Дюза за редуктор "N474"

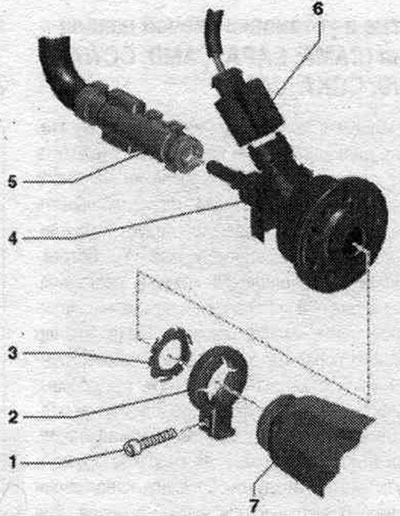

1. Болт: 5 Nm. 2. Монтажна скоба. 3. Уплътнение: сменете. 4. Дюза за редуктор "N474". 5. Маркуч за редуктор; за да разкачите, натиснете освобождаващите езичета. 6. Електрически конектор. 7. Водосточна тръба.
Разкачете тръбопроводите за регенерираща течност

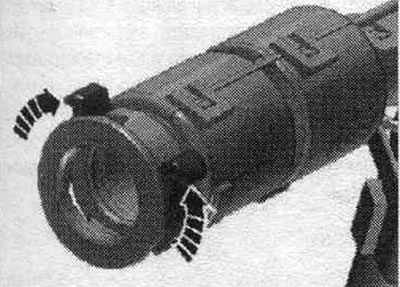

За да изключите възстановяващите линии, натиснете освобождаващите езичета по посока на стрелката.

Активен резервоар за редуктор с приставки
Място на монтаж: на височината на задната седалка, отляво под дъното.

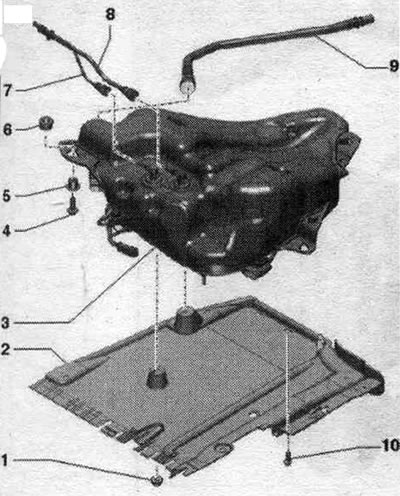

1. Гайка: 2 Nm. 2. Капак на активния резервоар за редуктора. 3. Резервоар за активен редуктор. 4. Болт: 20 Nm. 5. Втулка. 6. Дюза. 7. Трансферна линия: от трансферната помпа на редуктора "V436" към абсорбера. 8. Вентилационна линия: от врата. 9. Пълнеща линия: от пълнителната гърловина. 10. Болт: 4,2 Нм.
Изпразване на активния резервоар за редуктора

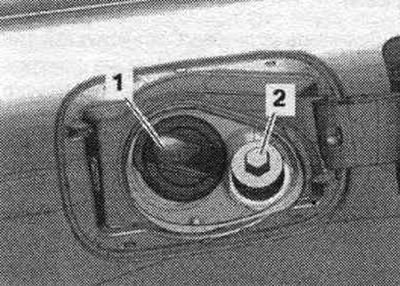

Отворете люка за гориво. резервоар. Развийте капачката "2" на гърловината за пълнене на редуктора. "Поз. 1" не трябва да се взема предвид.

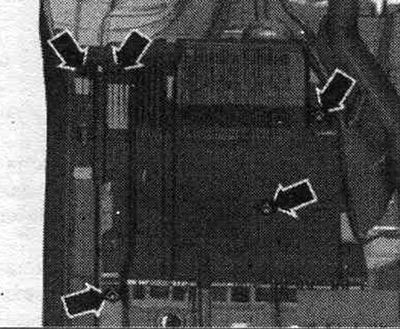

Развийте болтовете и гайките на "стрелките", свалете капака на активния резервоар.

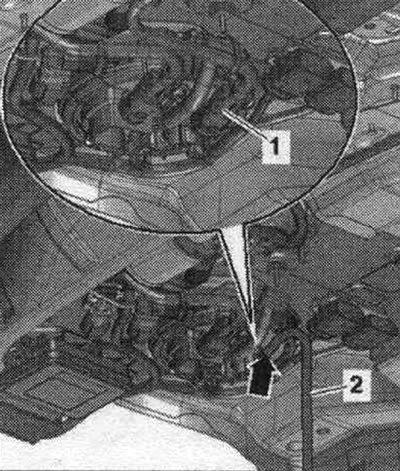

Поставете дренажна тава под отвора. Разкачете връщащата горивна линия "1" от опорния резервоар, като натиснете бутоните за освобождаване. Прикрепете спомагателния маркуч "2" към разклонителната тръба "стрелка" на опорната чаша и източете редуктора в приемния контейнер. Затворете отворените тръбопроводи и тръби с чисти тапи от комплекта за свещи на двигателя VAS 6122.

След пълнене е необходимо да се направи следното: адаптиране на тренировъчната стойност след източване на редуктора или подмяна на части.
Помпа за възстановяване "V437"

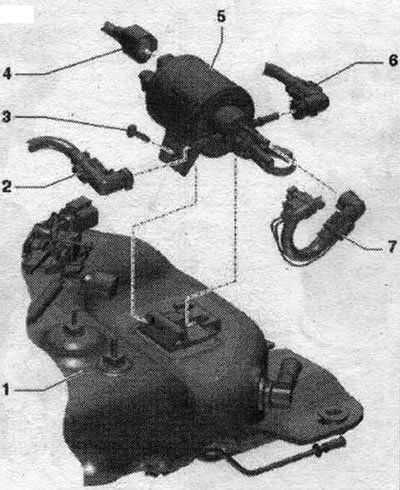

1. Резервоар за активен редуктор. 2. Връщаща линия: с нагревател. 3. Болт: 2 Nm. 4. Електрически, кабел: версията зависи от версията за съответната държава. 5. Помпа за подаване на редуктор "V437": с нагревателен елемент на помпата за подаване на редуктор "Z103"; със сензор за системно налягане. дозиране на редуктор "G686". 6. Изпускателна линия: с нагревател. 7. Дозираща линия: от помпата за редуктора "V437" до дюзата за редуктора "N474"; с нагревател; щипка отгоре. резервоар.
Поддържаща чаша на реставратора

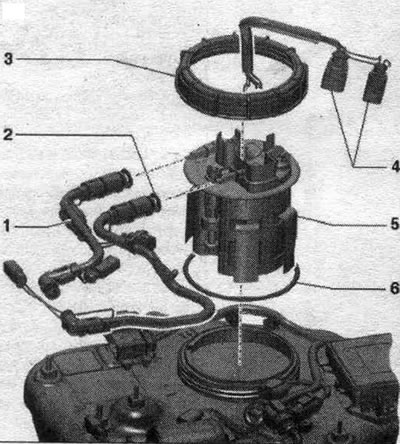

1. Връщаща линия: с нагревател. 2. Изпускателна линия: с нагревател. 3. Съединителна гайка: сменете; демонтирайте и монтирайте с помощта на инструмента T50014. 4. Електрически конектори: сензор за ниво на редуктор G684, сензор за температура на редуктор G685, нагревателен елемент на резервоара за редуктор Z102. 5. Опорна купа: със сензор за ниво на редуктор G684, сензор за температура на редуктор G685, нагревателен елемент на резервоара за редуктор Z102 и филтър. 6. Уплътнение на устната: подмяна; инсталирайте на сухо.
Пасивен резервоар за редуктор с приставки
Място на монтаж: отзад, отдолу.

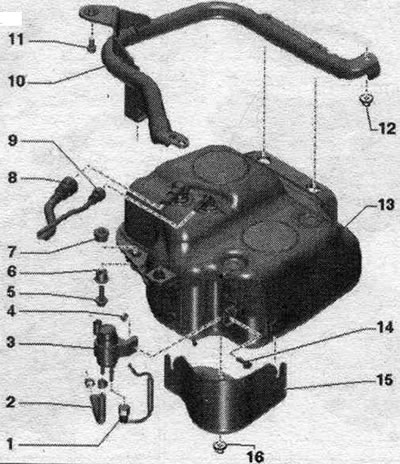

1. Трансферна линия: към активния резервоар; закрепете отгоре. резервоар. 6. Втулка. 7. Дюза. 8. Пълнеща линия. 9. Вентилационна линия: към гърловината за пълнене; закрепете отгоре. резервоар. 10. Монтажна рамка на пасивния резервоар. 11. Болт: 20 Nm. 12. Гайка: 20 Nm. 13. Пасивен резервоар на редуктора. 14. Болт: 1,8 Nm. 15. Капак: помпа за прехвърляне на редуктор "V436". 16. Гайка: 2,1 Nm.
