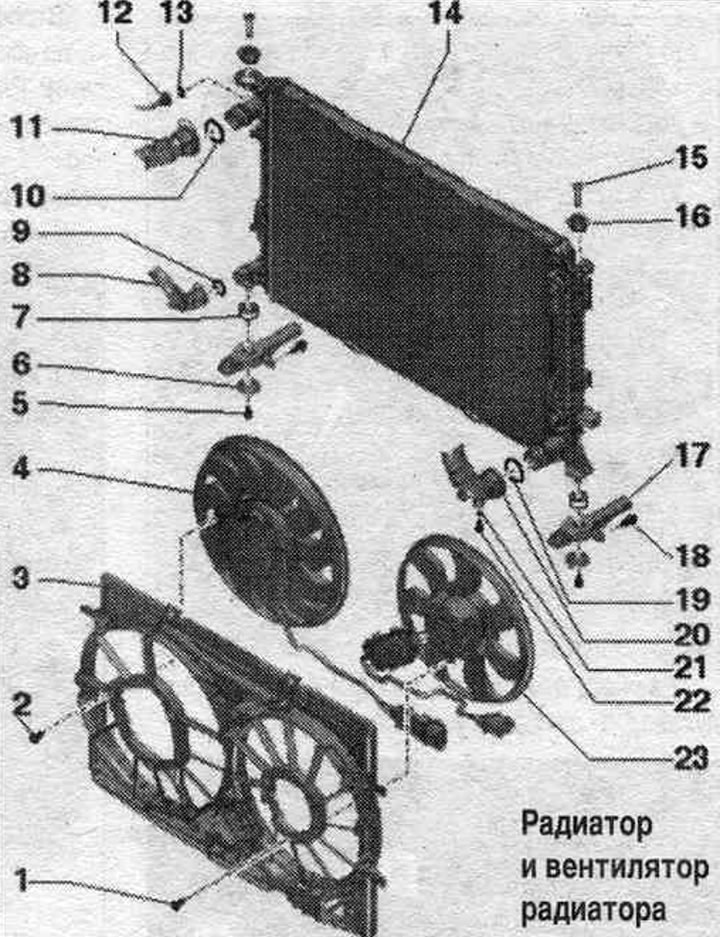

Радиатор и вентилатор на радиатора
Фигурата показва компонентите на управляващия блок за вентилатор с мощност 1000 W.
1/2. Болт: 5 Nm.
3. Рамка на вентилатора.
4. Вентилатор на радиатора "V7": в зависимост от конфигурацията с отделен блок за управление на вентилатора "J293".
5. Болт: 3,5 Нм.
6. Хастар.
7. Гумена опора: за радиатор.
8. Маркуч на охладителната система: за да го свалите, разхлабете скобата; свържете се с радиатора.
9/10. О-пръстен: сменете.
11. Маркуч на охладителната система: за да го свалите, разхлабете скобата; свържете се с радиатора.
12. Маркуч на охладителната система: към разширителния резервоар.
13. Уплътнителен пръстен: сменете.
14. Радиатор: след подмяна, източете старата охлаждаща течност и я напълнете с нова.
15. Заключващ болт: Отключете с отвертка и го извадете.
16. Гумен буфер.
17. Конзола на радиатора.
18. Болт.
19. Уплътнителен пръстен: сменете.
20. Маркуч на охладителната система: за да го свалите, разхлабете скобата; свържете се с радиатора.
21. Уплътнителен пръстен: сменете.
22. Изпускателна пробка.
23. Вентилатор на радиатора 2 "V177": с изключение на блока за управление на вентилатора 400W; в зависимост от конфигурацията с интегриран блок за управление на вентилатора "J293".
Блок за управление на вентилатора на радиатора - въртящ момент на затягане

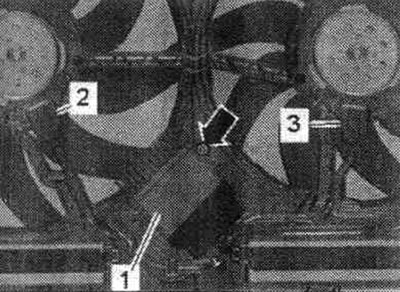

Затегнете болта със стрелка до 4,5 Nm.
Демонтиране и монтаж на радиатора заедно с рамката на вентилатора

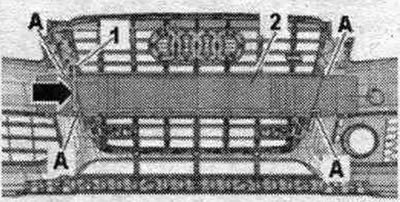

Рамката на радиатора и вентилатора може да се демонтира и монтира само като един комплект. Свалете предната шумоизолация "1". Свалете предния и задния шумоизолационен екран. Свалете интеркулера. Свалете десния фар.

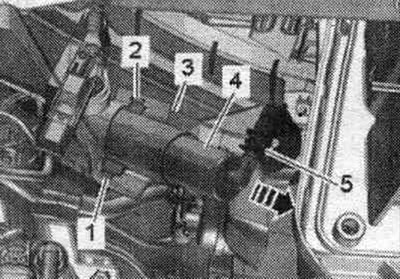

А/м с почистване на фаровете свали дясната форсунку пречистване на фаровете.

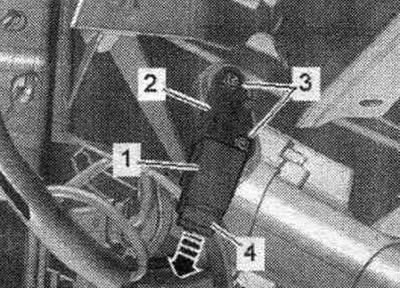

Разкачете щепселния конектор "1" на сензора за удар.

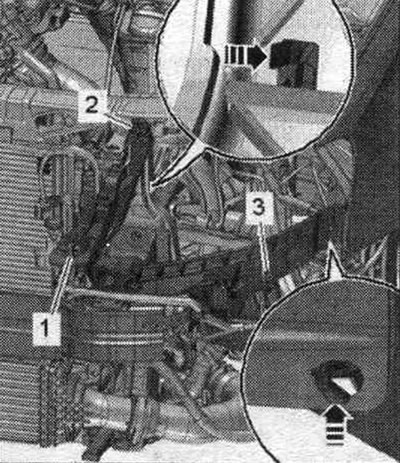

Разхлабете болтовете "1" и "2". Разкачете и свалете скобата на десния фар "стрелка". Игнорирайте "поз. 3".

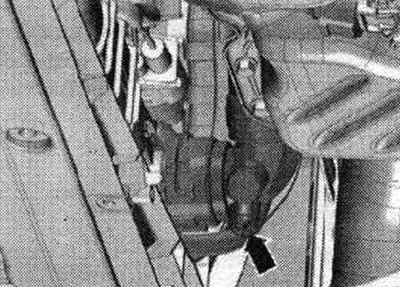

Поставете сервизна тава под двигателя. Развийте щепсела със стрелка на свързващата тръба и източете охлаждащата течност. След това свалете свързващата тръба от радиатора, като разхлабите скобата за задържане.

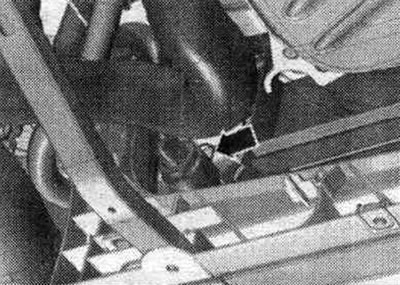

Отстранете свързващия нипел от радиатора, като разхлабите скобата "стрелка".

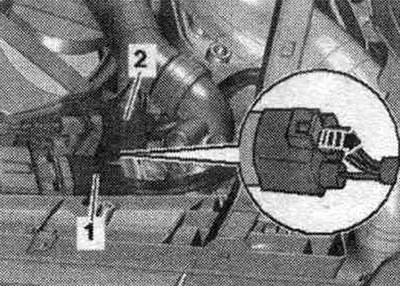

Изключете штекерные конектори "1" и "2" на вентилатора на радиатора, за това не обръщам внимание на хонорар назад "стрелка" и натиснете стопорные тръстика.
A/m с multitronic O A W/CP с двоен съединител 0B5/AKP 0B6

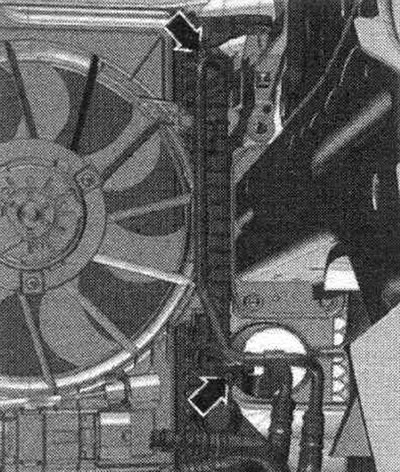

Поставете устройство за изпомпване и събиране на масло под точката на изключване. Разхлабете болтовете със стрелки и откачете ATF тръбопроводите от радиатора. За да предотвратите изтичане на масло от ATF, завържете ATF маркучи към страничния елемент.
Затворете отворените тръбопроводи и тръби с чисти тапи от комплекта за свещи на двигателя VAS 6122.
Всички

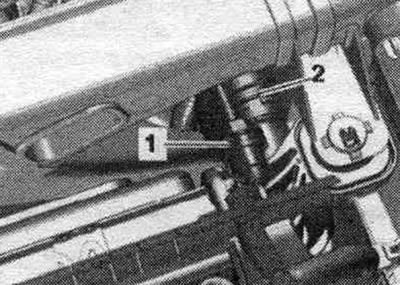

Отстранете свързващия нипел от радиатора, като разхлабите скобите "1" и "2".

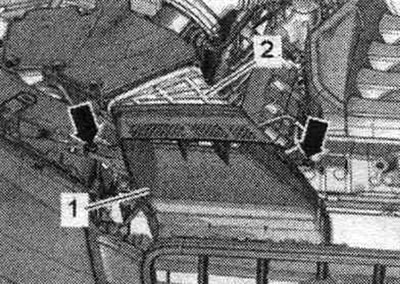

Развийте болтовете, обозначени със стрелка. Извадете въздуховода "1" от междинния фланец "2" на корпуса на въздуховода. филтър.

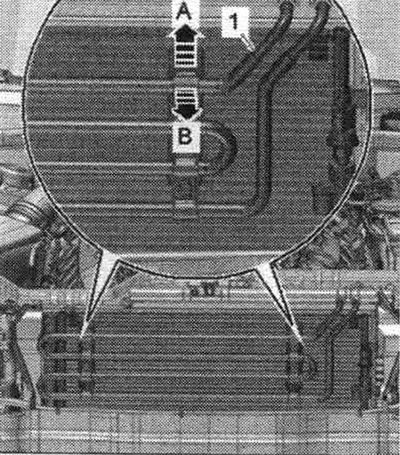

Ако има такива, отключете монтажните скоби (стрелка A) и наклонете напред маркучите на охлаждащата течност на сервоуправлението (1) (стрелка B). Извадете маркучите на сервоуправлението от кондензатора нагоре и ги поставете върху двигателя.

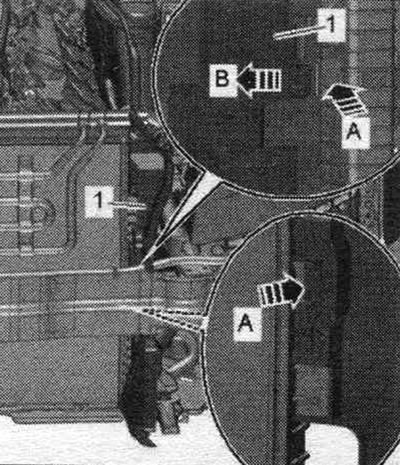

Освободете скобите "стрелка A" и свалете въздуховода "1" отляво и отдясно "стрелка B".

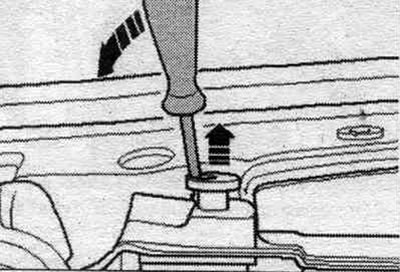

Опънете прислужници на радиатора от лявата и дясната страна и да ги свали в посока нагоре "стрелките".

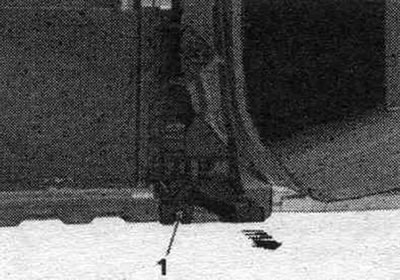

Да, на ляво и на дясно болтове "1" и се оттегли конзола и радиатор с рамка радиатор "стрелка". Радиатор леко потопени.

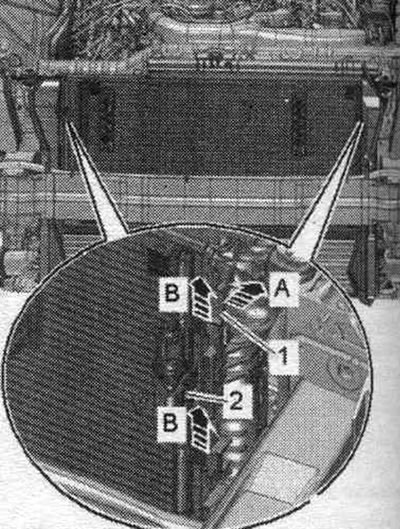

Вторият механик трябва да освободи скобите "1" по посока на "стрелка А" и да извади кондензатора "2" нагоре от стойките на радиатора "стрелка Б". Наклонете кондензатора напред със свързаните маркучи. Свалете радиатора.

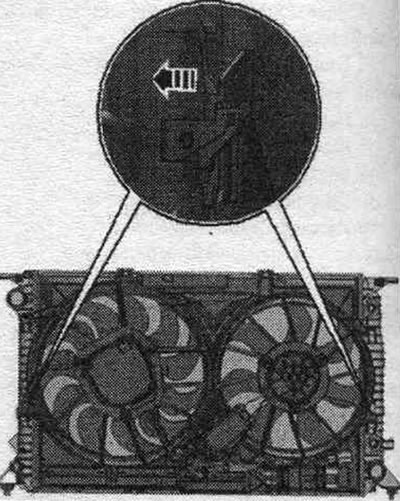

Натиснете едновременно заключващите езичета на рамката на вентилатора отляво и отдясно, обозначени като "стрелка", и извадете рамката на вентилатора от радиатора нагоре.
Инсталиране
Монтаж в обратен ред. Монтирайте въздуховода на междинния фланец на корпуса за въздух. филтър. Автомобили с multitronic 0AW/трансмисия с двоен съединител 0B5/автоматична трансмисия 0B6: завийте ATF маркучи. Инсталирайте правилния системен инжектор. почистване на фарове. Монтирайте десния фар. Инсталирайте интеркулера. Монтирайте облицовката на калника и предната шумоизолация. Свържете маркуч ОЖ до штуцерному гнездо. Изсипете ОЖ. Ако радиатора е заменен, смяна на ОЖ.
