Съдържание: САМА, САМВ, САРА ↓ CCLA, CCWA, CCWB, CGKA, CGKB, част 1 ↓ CCLA, CCWA, CCWB, CGKA, CGKB, част 2 ↓

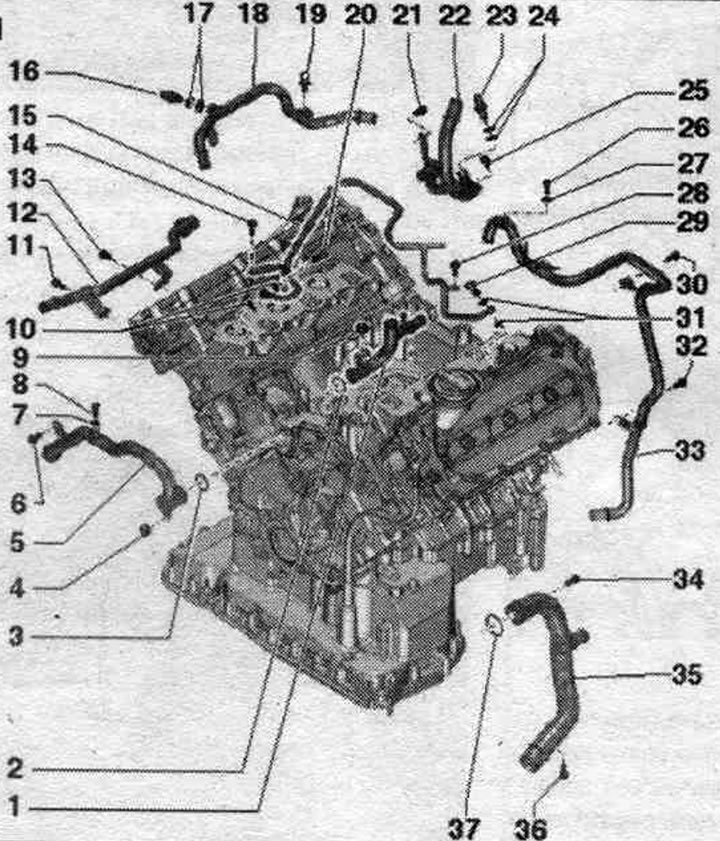

САМА, САМВ, САРА
1. Горна тръба за подаване на охлаждаща течност.
2/3. Уплътнителен пръстен: сменете.
4. Гайка: 9 Нм.
5. Тръба за подаване на охлаждаща течност, предна; свържете маркуча за охлаждащата течност към тръбата за охлаждащата течност с помощта на фитинг.
6. Болт: 9 Нм.
7. Уплътнение на устната: сменете.
8. Винт за обезвъздушаване.
9. Гайка: 9 Нм.
10. Уплътнителни пръстени: сменете.
11. Болт: 9 Нм.
12. Дясната долна тръба ОЖ: свързване на маркуч ОЖ с помощта на штуцера до тръбата ОЖ.
13/14. Болт: 9 Nm.
15. Вентилационна линия: към главата на цилиндъра.
16. Сензор за температурата на охлаждащата течност на изхода на радиатора "G83": 2 Nm.
17. О-пръстени: подмяна; вземете предвид различните диаметри.
18. Дясна горна тръба на системата. охлаждане.
19. Водещи щифтове на корпуса на двигателя.
20. Кух винт: 15,5 Nm.
21. Болт: 9 Нм.
22. Системна тръба. охлаждане задно дясно.
23. Сензор за температура на охлаждащата течност "G62": 2 Nm.
24. О-пръстени: подмяна; вземете предвид различните диаметри.
25. Болт: 9 Нм.
26. Винт за обезвъздушаване.
27. Уплътнение на маншета: сменете.
28. Болт: 9 Нм.
29. Кух винт: 15,5 Nm.
30. Болт: 9 Нм.
31. Уплътнителни пръстени: сменете.
32. Болт: 9 Нм.
33. Тръба за охлаждаща течност, лява задна.
34. Болт: 9 Нм.
35. Тръба за подаване на охлаждаща течност, задна.
36. Болт: 9 Нм.
37. Уплътнителен пръстен: сменете.

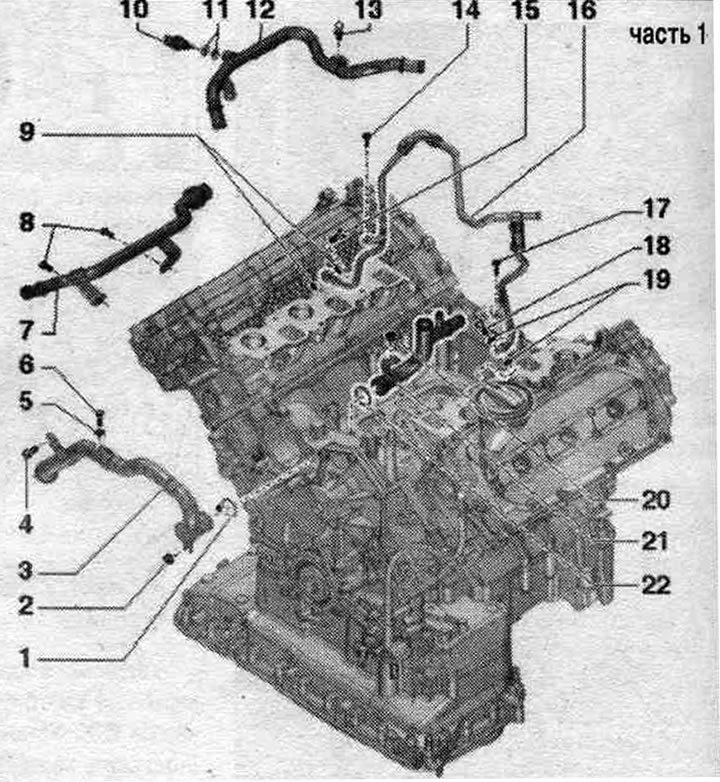

CCLA, CCWA, CCWB, CGKA, CGKB, част 1
1. Уплътнителен пръстен: сменете.
2. Ядка.
3. Тръба за подаване на охлаждаща течност, предна.
4. Болт: 9 Нм.
5. Уплътнение на устната: сменете.
6. Винт за обезвъздушаване.
7. Дясна долна тръба за охлаждащата течност.
8. Болтове: 9 Nm.
9. Уплътнителни пръстени: сменете.
10. Сензор за температурата на охлаждащата течност на изхода на радиатора "G83": 2 Nm.
11. О-пръстени: подмяна; вземете предвид различните диаметри.
12. Дясна горна тръба на системата. охлаждане.
13. Водещи щифтове на корпуса на двигателя.
14. Болт; 9 Нм.
15. Кух винт.
16. Тръбопроводна система. охлаждане: до GB
17. Болт: 9 Нм.
18. Кух винт: 15,5 Nm.
19. Уплътнителни пръстени: сменете.
20. Гайка: 9 Нм.
21. Горна тръба за подаване на охлаждаща течност.
22. Уплътнителен пръстен: сменете.

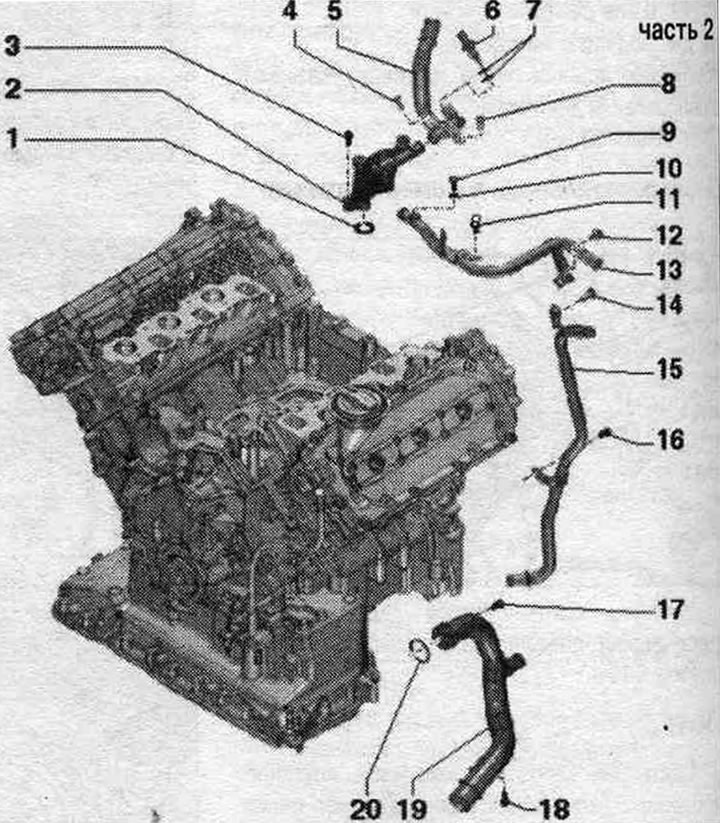

CCLA, CCWA, CCWB, CGKA, CGKB, част 2
1. Уплътнителен пръстен: сменете.
2. Свързваща тръба.
3/4. Болт: 9 Nm.
5. Системна тръба. охлаждане задно дясно.
6. Сензор за температура на охлаждащата течност "G62": 2 Nm.
7. О-пръстени: подмяна; вземете предвид различните диаметри.
8. Болт: 9 Нм.
9. Винт за обезвъздушаване.
10. Уплътнение на устната: сменете.
11. Водещи щифтове на корпуса на двигателя.
12. Болт: 9 Нм.
13. Лява горна тръба за охлаждащата течност.
14. Болт: 9 Нм.
15. Тръба за охлаждаща течност, лява задна.
16-18. Болт: 9 Nm.
19. Тръба за подаване на охлаждаща течност, задна.
20. Уплътнителен пръстен: сменете.
