Маслен радиатор, регулиращ клапан за налягане, маслен корпус. филтри и сензор за налягане на маслото

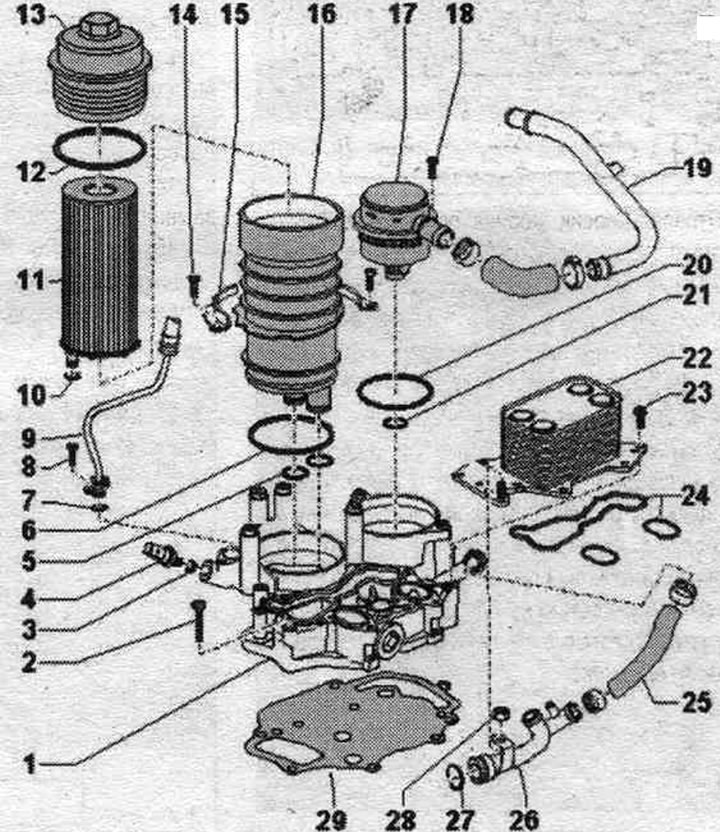

1. Монтажна плоча за масло. радиатор, регулиращ вентил за системно налягане. вентилация на картера, маслен корпус. филтър.
2. Болт: 9 Нм.
3. Уплътнение на устната: сменете.
4. Сензор за налягане на маслото; SAMA, SAMV, SARA: сензор за налягане на маслото "F1", буквено обозначение на двигателя CCLA, CCWA, CCWB, CGKA, CGKB: сензор за налягане на маслото за ниско налягане "F378"; налягане на превключване 0,75...1,05 бара; сива изолация; проверка в "управлява търсене на неизправности"; 20 Нм.
5. Уплътнителни пръстени: сменете.
6. Уплътнение: сменете.
7. Уплътнителен пръстен: сменете.
8. Болт: 9 Нм.
9. Маслопровод: отива към турбокомпресора.
10. Уплътнителен пръстен: сменете.
11. Маслен елемент. филтър.
12. Уплътнение: сменете.
13. Капак: 35 Нм.
14. Болт 9 Nm.
15. Опорна скоба: за корпуса на маслото. филтър.
16. Корпус за масло. филтри: с байпасен клапан за масло. филтри за 2.0...3.0 бара (разлика в налягането преди/след масления филтър).
17. Регулиращ клапан за вентилация на картера на двигателя.
18. Болт: 9 Нм.
19. Вентилационна тръба на картера на двигателя.
20/21. Уплътнителен пръстен: сменете.
22. Маслен охладител: следвайте инструкциите; с байпасен клапан за масло. радиатор с 2.0...3,0 бар (разлика в налягането преди/след масл. радиатор).
23. Болт: 9 Нм.
24. Уплътнения: сменете.
25. Маркуч на охладителната система.
26. Горна тръба за подаване на охлаждаща течност.
27. Уплътнителен пръстен: сменете.
28. Гайка: 9 Нм.
29. Уплътнение: сменете.
Премахване и монтаж на масло. радиатор на двигателя

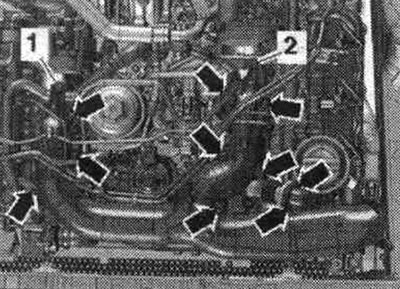

Източете охлаждащата течност. Свалете горната част на всмукателния колектор.

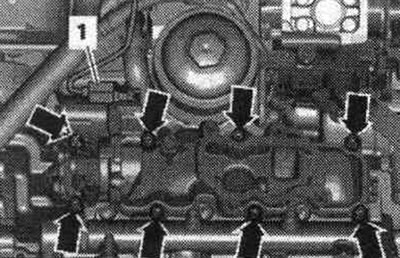

Свалете долната дясна страна на всмукателния колектор. Свалете корпуса на маслото. филтър. Свалете задвижващия мотор на системата. рециркулация на отработените газове "V338". Свалете филтъра за твърди частици.

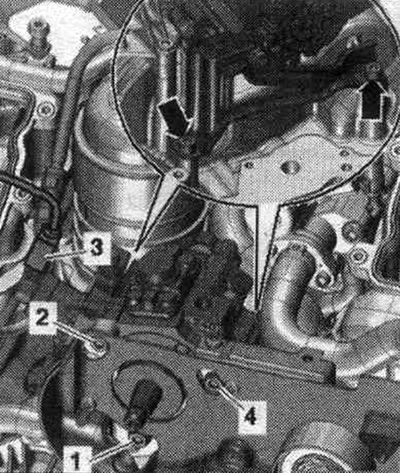

САРА: Свалете помпата за високо налягане. Демонтирайте системния радиатор. рециркулация на отработените газове.

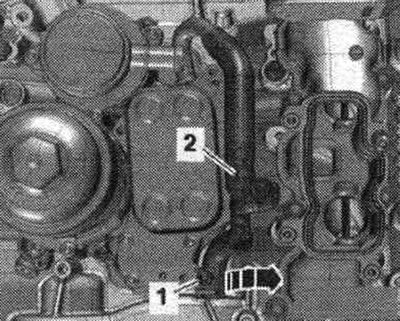

Разхлабете гайка "1" и завъртете горния маркуч за охлаждащата течност по посока на стрелката. Игнорирайте "Поз. 2".

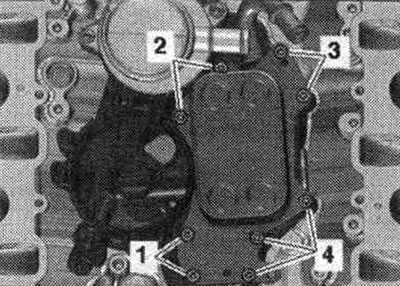

Развийте болтовете "1...4" и свалете масления радиатор на двигателя.
Инсталиране
Монтаж в обратен ред. За да се осигури плътно уплътнение, е необходимо да се демонтира горната тръба за охлаждащата течност и да се смени уплътнението. пръстен. Монтирайте системния радиатор. eGR. SARA: монтирайте помпа за високо налягане. Инсталирайте филтър за твърди частици за дизел. Инсталирайте задвижващия мотор на системата. eGR клапан "V338". Монтирайте корпуса на масления охладител. филтър. Монтирайте горната и долната дясна част на всмукателния колектор. Сменете маслото. Напълнете с охлаждаща течност.
