Внимание! Опасност от повреда на клапаните и буталните глави след работа по клапанния механизъм. Тъй като хидравличните повдигачи трябва да бъдат регулирани, след монтаж на разпределителните валове двигателят не трябва да работи около... 30 мин. За да се гарантира, че никакви клапани не влизат в контакт с главата на цилиндъра по време на работа, внимателно завъртете двигателя на поне 2 оборота.

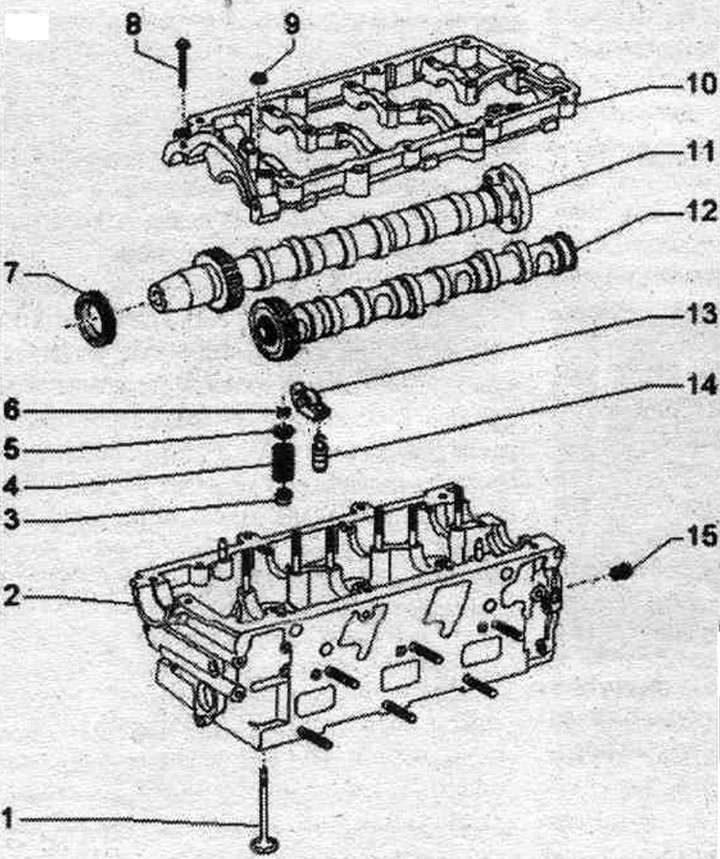

Фигурата показва главата на цилиндра на блок цилиндри 2 (вляво).
1. Клапан: не може да се обработва машинно, разрешено е само притискане; марк Монт. позиция за повторно инсталиране.
2. Цилиндрова глава: обработете леглата на клапаните.
3. Уплътнение на маслото: сменете с монтирана цилиндрова глава.
4. Пружина на клапана.
5. Пружинна плоча на клапана.
6. Крекер за клапани.
7. Уплътнение на разпределителния вал.
8. Болт.
9. Ядка.
10. Рамка на разпределителния вал: с интегрирани лагери на разпределителния вал.
11. Всмукателен разпределителен вал: максимално биене: 0,01 мм.
12. Разпределителен вал на изпускателната система: максимално биене: 0,01 мм.
13. Рокер: маркирайте монтажа. позиция за повторно инсталиране; проверете ролковия лагер за лекота на движение; преди монтажа смажете работните повърхности.
14. Хидравличен компенсатор: маркирайте монтажа. позиция за повторно инсталиране; преди монтажа смажете работните повърхности.
15. Вентил за ограничаване на налягането 1,0 бара: за точките на смазване в главата на цилиндъра; в последните конструктивни варианти липсва; 25 Нм.

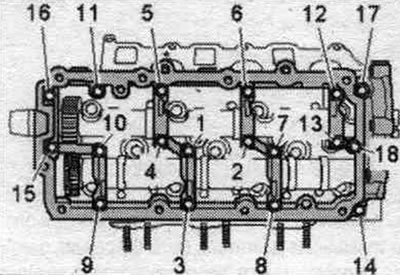

Рамка на лагера на коляновия вал на лявата цилиндрова глава
Затегнете болтовете и гайките на 2 етапа в посочения ред.
| Стъпка | Болтове/гайки | Въртящ момент на затягане |
| 1 | "1...18" | Завийте го ръчно, докато спре. Рамката трябва да приляга плътно към главата на цилиндъра по цялата свързваща повърхност |
| 2 | "1...18" | 9 Нм |

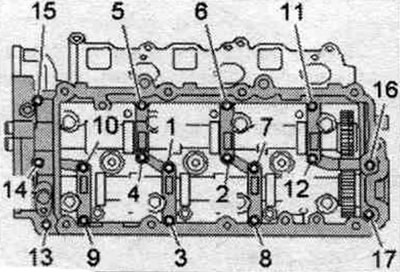

Рамка на лагера на коляновия вал на дясната цилиндрова глава
Затегнете болтовете и гайките на 2 етапа в посочения ред:
| Стъпка | Болтове/гайки | Въртящ момент на затягане |
| 1 | "1...17" | Завийте го ръчно, докато спре. Рамката трябва да приляга плътно към главата на цилиндъра по цялата свързваща повърхност |
| 2 | "1...17" | 9 Нм |
Премахване и монтиране на разпределителни валове - лява цилиндрова глава

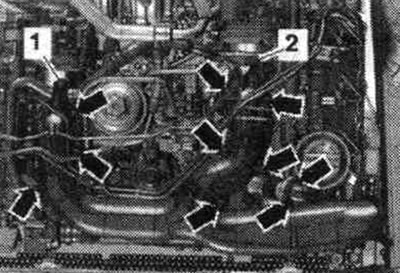

Свалете лявата ангренажна верига от разпределителния вал. Свалете горната част на всмукателния колектор.

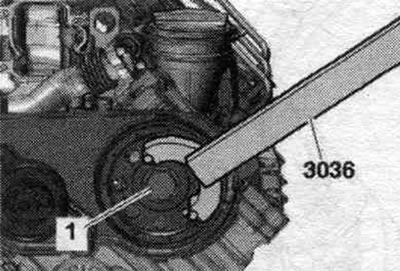

Свалете ангренажния ремък на горивната помпа. Разхлабете болт "1" на задвижващата ролка на ангренажния ремък с приблизително 2 оборота, като използвате контраограничител "3036" за целта.

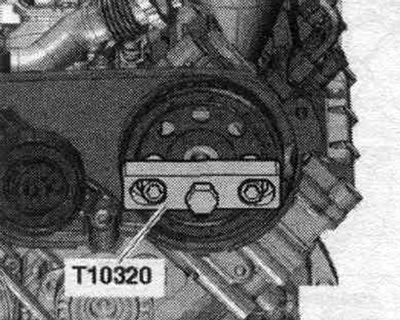

Свалете ролката на ангренажния ремък с помощта на скобата T10320. Свалете левия капак на цилиндровата глава.

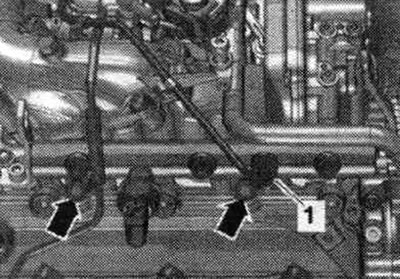

Развийте съединителната гайка "1" на тръбопровода за високо налягане. Развийте болтовете със стрелки и извадете резервоара за гориво. рампа с лявата цилиндрова глава.
Разхлабете последователно болтовете и гайките на рамката на коляновия вал. "18...1". При демонтиране на разпределителните валове обърнете внимание на кобилиците и компенсаторите. Внимателно свалете рамката на коляновия вал от разпределителните валове.
Инсталиране

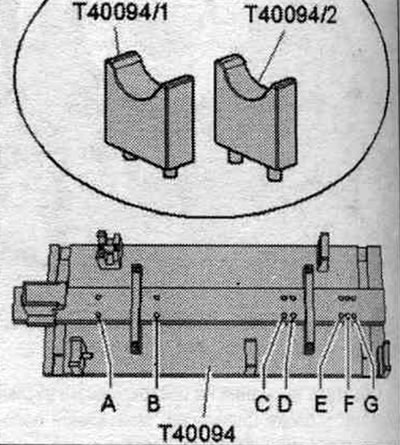

Сменете предния капак на дясната цилиндрова глава. Съществува риск от повреда на аксиалния лагер в рамката на коляновия вал. Монтирайте разпределителните валове стриктно в съответствие с описанието, като използвате инструмента за монтаж на разпределителни валове "T40094". Опасност от замърсяване на системата. смазочни материали. Уплътнете откритите части на цилиндровата глава. Отстранете остатъчния уплътнител от цилиндровата глава и рамката на коляновия вал, например с помощта на въртяща се четка с пластмасови влакна. Почистете повърхностите за сядане; по тях не трябва да има масло или грес. Смажете работните повърхности на разпределителните валове с масло. Подгответе инструмента за монтаж на разпределителния вал "T40094", както следва: поставете опората "T40094/2" в гнездото "A", поставете опората "T40094/1" в гнездото "D".

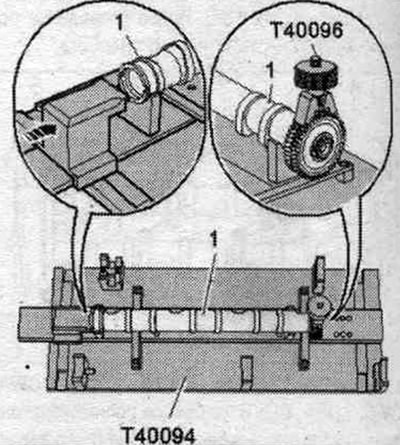

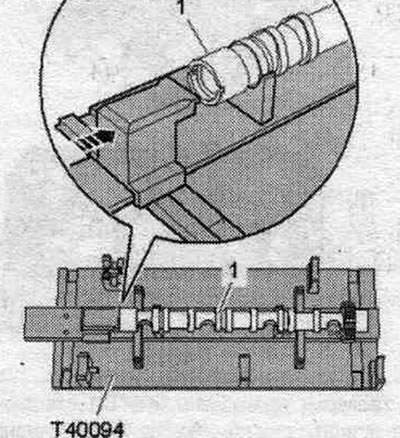

Инсталиране на бала распредвал "1" подкрепа "Т40094/1" и "Т40094/2". Коляно бала распредвал така, че да може да се застопорить предпазител в положение "ТРС" "стрелка". Инсталирате инструмент за распредвалов "Т40096" туристи абитуриентски разпределителен вал така, че всяко коляно затягане устройства се превърна в съответната половинка от зъбни предавки. Затегнете затягащото приспособление с назъбеното колело, докато профилите на зъбите се изравнят един с друг.

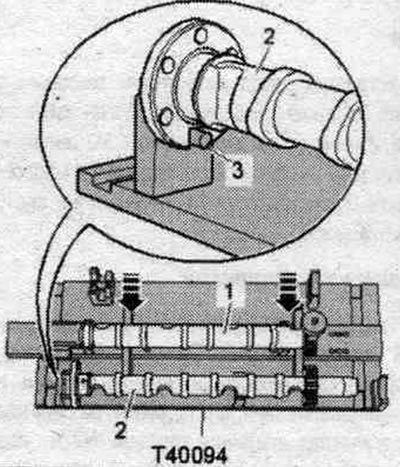

Монтирайте всмукателния разпределителен вал "2" в инструмента за монтаж на разпределителния вал "T40094". Заключващият щифт "3" трябва да пасне в жлеба на всмукателния разпределителен вал. Преместете изпускателния разпределителен вал "1" към "стрелките" на всмукателния разпределителен вал, така че зъбите да се зацепят.

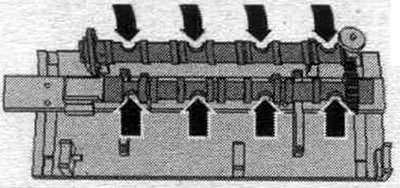

Проверете правилното положение на разпределителния вал: вдлъбнатините "стрелка" и в двата разпределителни вала трябва да са насочени навън.

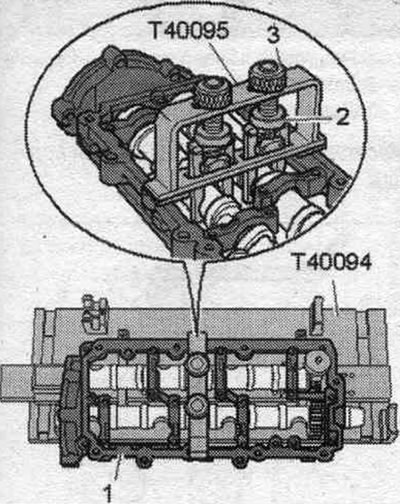

Монтирайте рамката на коляновия вал "1" на двата разпределителни вала. Всички лагери на разпределителния вал трябва да са разположени на разпределителните валове. Монтирайте инструмента за разпределителен вал "T40095" върху разпределителните валове. За целта подравнете клещите за захващане и ги затегнете с помощта на назъбените гайки "2". Издърпайте разпределителния вал нагоре, като затегнете назъбените гайки "3".

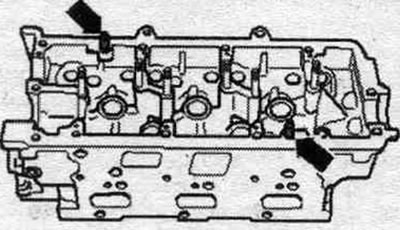

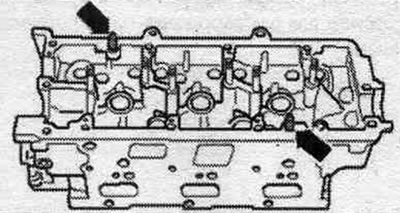

Проверка установи дали в ГБЦ инсталационните пина "стрелките". При липса на инсталационните щифтове, за да ги вмъкнете.

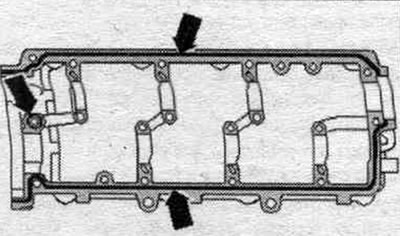

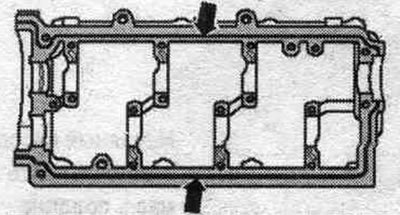

Спазвайте срока на годност на уплътнителя. Отрежете върха на тръбата по предната маркировка (диаметър на отвора приблизително. 1,5 мм). За по-добро представяне, рамката на коляновия вал е показана без разпределителни валове. Обърнете рамката на коляновия вал. Опасност от запушване на системните канали. смазване при излишък на уплътнител. Перлите уплътнител не трябва да са по-дебели от предписания размер. Нанесете капка уплътнител тип "стрелка" върху чистите монтажни повърхности на рамката на разпределителния вал, както е показано на фигурата. Вдлъбнатините на повърхността за сядане трябва да бъдат запълнени с уплътнител. Мънистата от уплътнител трябва да стърчат с 1,5–2,0 мм над монтажната повърхност. Монтирайте рамката на разпределителния вал в рамките на 5 минути след нанасяне на уплътнителя.
Проверете дали всички ролкови кобилици са правилно монтирани на краищата на стеблото на клапана и компенсаторите. Монтирайте рамката на коляновия вал с двата разпределителни вала и инструмента за монтаж на разпределителния вал "T40095" върху главата на цилиндъра. Затегнете болтовете на рамката на коляновия вал. Свалете инструмента за монтаж на разпределителния вал "T40095" и "T40096". След монтаж на рамката на коляновия вал, оставете уплътнителя да се втвърди за около 30 минути. Монтирайте отново в обратен ред. Монтирайте капака на левия цилиндров блок. Сменете семеринга на разпределителния вал. Монтирайте ангренажния ремък на горивната помпа. Монтирайте горната част на всмукателния колектор. Монтирайте веригата на разпределителния вал.
Премахване и монтиране на разпределителни валове - дясна цилиндрова глава

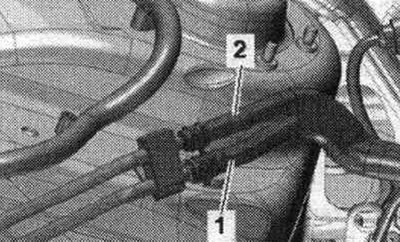

Свалете дясната верига от разпределителния вал. Свалете капака на десния цилиндров блок. Разкачете захранващата "1" и връщащата "2" горивна тръба.

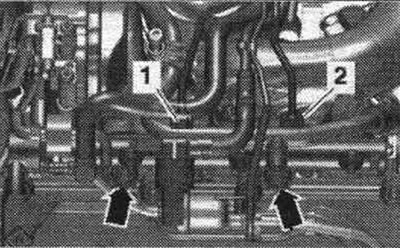

Развийте съединителните гайки "1" и "2". Развийте болтовете "стрелки" и оставете горивото настрана. рампа със свързано гориво. маркучи.

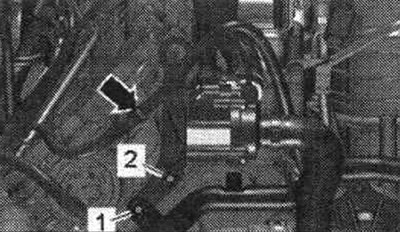

Освободете окабеляването "стрелка", като използвате лоста "80-200". Игнорирайте "поз. 1, 2".
Разхлабете последователно болтовете и гайките на рамката на коляновия вал. "17...1". При демонтиране на разпределителните валове обърнете внимание на кобилиците и компенсаторите. Внимателно свалете рамката на коляновия вал от разпределителните валове.
Инсталиране
Риск от повреда на аксиалния лагер в рамката на коляновия вал. Монтирайте разпределителните валове стриктно в съответствие с описанието, като използвате инструмента за монтаж на разпределителни валове "T40094". Опасност от замърсяване на системата. смазочни материали.

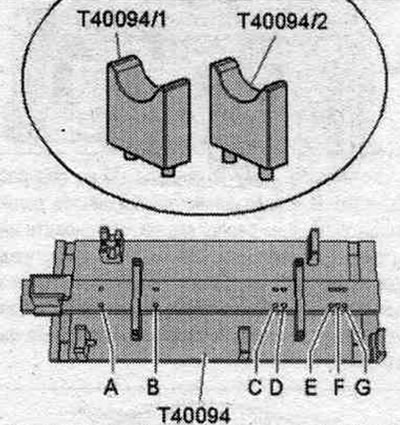

Уплътнете откритите компоненти на цилиндровата глава. Отстранете останалия уплътнител от цилиндровата глава и рамката на коляновия вал, например с помощта на въртяща се четка с пластмасова приставка с косъмчета. Почистете повърхностите за сядане; по тях не трябва да има масло или грес. Смажете работните повърхности на разпределителните валове с масло. Подгответе инструмента за монтаж на разпределителния вал "T40094", както следва: поставете опората "T40094/2" в гнездото "B", поставете опората "T40094/1" в гнездото "C".
Инсталиране на бала распредвал "1" подкрепа "Т40094/1" и "Т40094/2". Коляно бала распредвал така, че да може да се застопорить предпазител в положение "ТРС" "стрелка".

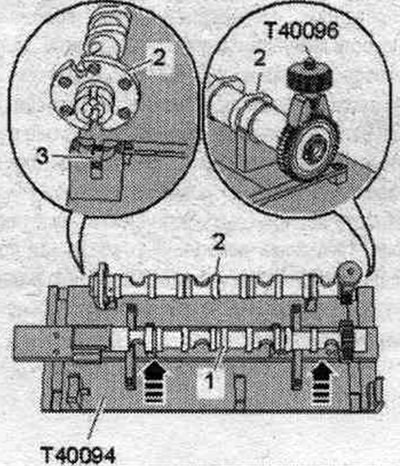

Монтирайте всмукателния разпределителен вал "2" в инструмента за монтаж на разпределителен вал "T40094". Заключващият мост "3" трябва да пасне в жлеба на всмукателния разпределителен вал. Монтирайте инструмента за разпределителен вал T40096 върху зъбите на всмукателния разпределителен вал, така че всяко рамо на скобата да пасне в съответната половина на ангренажното зъбно колело. Затегнете затягащото приспособление с назъбеното колело, докато профилите на зъбите се изравнят един с друг. Преместете изпускателния разпределителен вал "1" към "стрелките" на всмукателния разпределителен вал, така че зъбите да се зацепят.

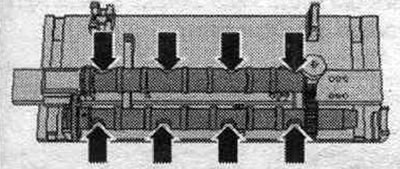

Проверете правилното положение на разпределителния вал: вдлъбнатините "стрелка" и в двата разпределителни вала трябва да са насочени навън.

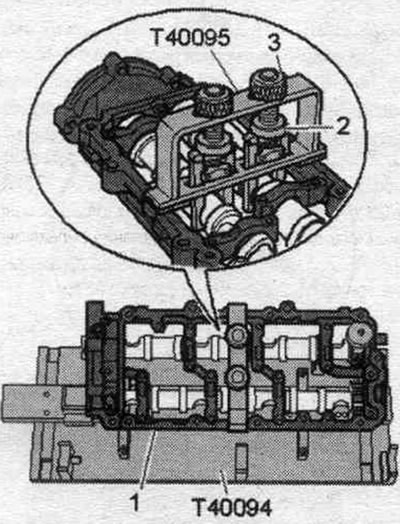

Монтирайте рамката на коляновия вал "1" на двата разпределителни вала. Всички лагери на разпределителния вал трябва да са разположени на разпределителните валове. Монтирайте инструмента за разпределителен вал "T40095" върху разпределителните валове. За целта подравнете клещите за захващане и ги затегнете с помощта на назъбените гайки "2". Издърпайте разпределителния вал нагоре, като затегнете назъбените гайки "3".
Проверка установи дали в ГБЦ инсталационните пина "стрелките". При липса на инсталационните щифтове, за да ги вмъкнете.
Отрежете върха на тръбата по предната маркировка (диаметър на отвора приблизително. 1,5 мм). За по-добро представяне, рамката на коляновия вал е показана без разпределителни валове. Обърнете рамката на коляновия вал. Опасност от запушване на системните канали. смазване при излишък на уплътнител. Перлите уплътнител не трябва да са по-дебели от предписания размер. Нанесете капка уплътнител тип "стрелка" върху чистите монтажни повърхности на рамката на разпределителния вал, както е показано на фигурата. Вдлъбнатините на повърхността за сядане трябва да бъдат запълнени с уплътнител. Мънистата от уплътнител трябва да стърчат с 1,5–2,0 мм над монтажната повърхност. Монтирайте рамката на разпределителния вал в рамките на 5 минути след нанасяне на уплътнителя.
Проверете дали всички ролкови кобилици са правилно монтирани на краищата на стеблото на клапана и компенсаторите. Монтирайте рамката на коляновия вал с двата разпределителни вала и инструмента за монтаж на разпределителния вал "T40095" върху главата на цилиндъра. Затегнете болтовете на рамката на коляновия вал. Свалете инструмента за монтаж на разпределителния вал "T40095" и "T40096". След монтаж на рамката на коляновия вал, оставете уплътнителя да се втвърди за около 30 минути. Монтирайте отново в обратен ред. Монтирайте десния капак на цилиндровата глава. Притиснете новия уплътнителен капак с подходящ дорник. Монтирайте веригата на разпределителния вал.
