Демонтиране на цилиндрова глава, SAMA, SAMV, CCLA, CCWA, CCWB, CGKA, CGKB

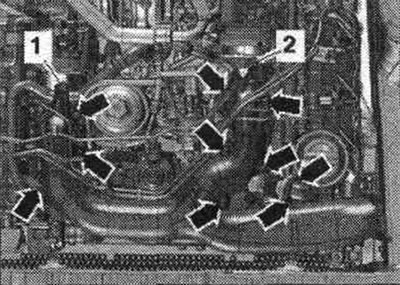

Източете охлаждащата течност. Свалете съответната верига от разпределителния вал. Свалете горната част на всмукателния колектор. Свалете необходимия капак на главата на цилиндъра.

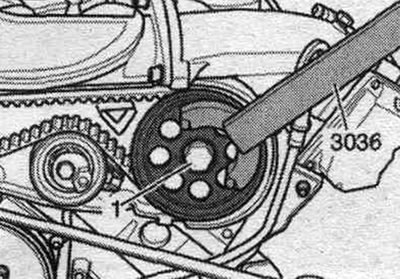

Лява цилиндрова глава: Свалете зъбчатия ремък на помпата за високо налягане и обтягащата ролка на зъбчатия ремък. Развийте болт "1" на задвижващата ролка на зъбния ремък с приблизително 2 оборота, като използвате за целта контраопора "3036".

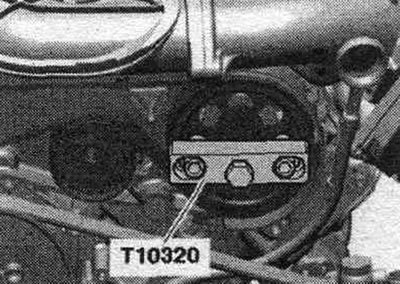

Свалете задвижващата ролка на зъбния ремък с помощта на скобата "T10320".

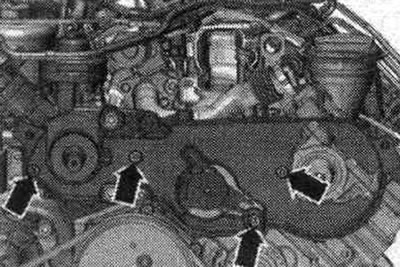

Развийте болтовете със стрелки, оставете задния капак на ангренажния ремък в монтажно положение. позиция.

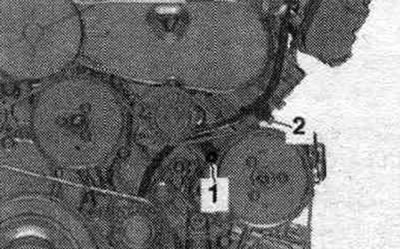

Развийте болт "2" на водещата тръба на маслоизмервателната пръчка. "Поз. 1" не трябва да се взема предвид.

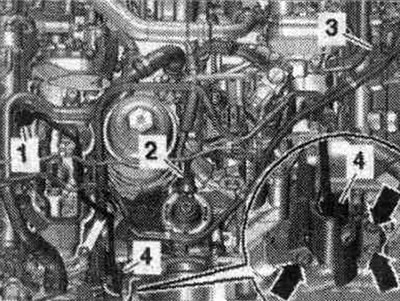

Развийте съединителните гайки "2" и "3", освободете и свалете тръбопровода за високо налягане. "Поз. 1, 4" и "стрелки" не се вземат предвид.

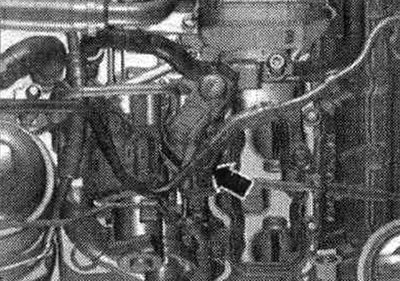

Свали чай с маркуч ОЖ "стрелка".

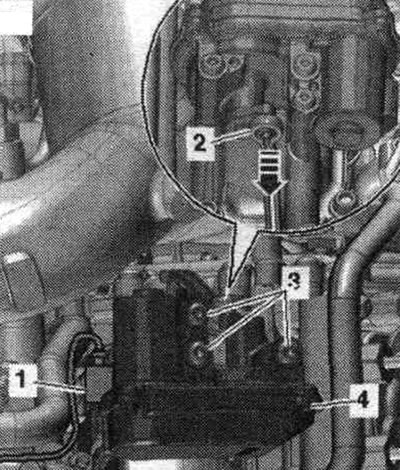

Разкачете конектор "1" на мотора на клапата на всмукателния колектор 2 "V275" "поз. 4". Игнорирайте "поз. 2, 3" и "стрелка".

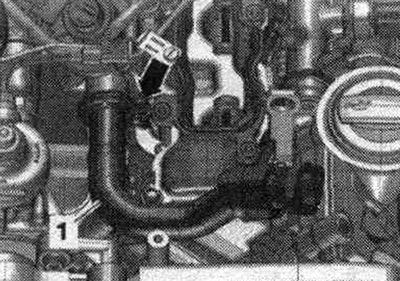

Разхлабете скобата "стрелка" и свалете свързващата тръба "1" на системата за рециркулация на отработените газове.

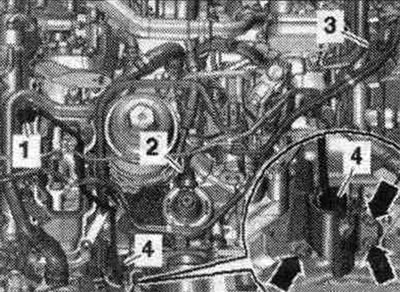

Дясна цилиндрова глава; Свалете дясната междинна тръба. Свали дясната, горната тръба ОЖ. Развийте гайките "стрели" и премахване на защитният екран на магистралата за високо налягане. Развийте съединителните гайки "1" и "4", освободете и свалете тръбопровода за високо налягане. "Поз. 2, 3" не се вземат предвид.

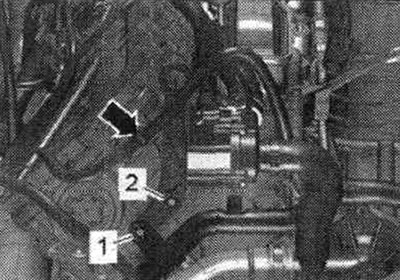

Развийте болтовете "1" и "2" на ушите на двигателя и помпата на радиатора на системата. рециркулация на отработените газове "V400". Освободете кабелния сноп, като използвате освобождаващия лост "80-200" "стрелка".

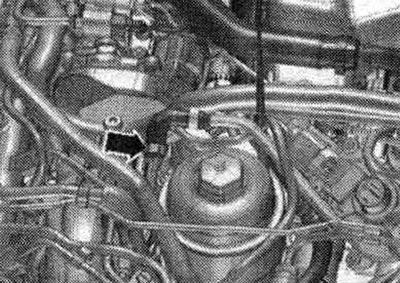

Разкачете тръбопровода за охлаждащата течност "стрелка". Разкачете електрическите конектори към подгревните свещи на цилиндри 2 и 3.

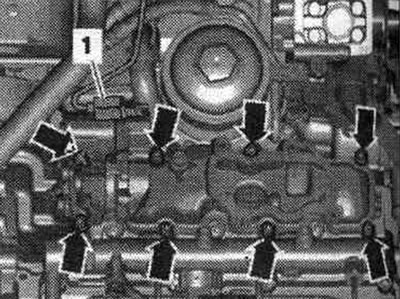

Разкачете щепсела "1" от двигателя на задвижването на клапата на всмукателния колектор "VI57". Не обръщайте внимание на стрелките.

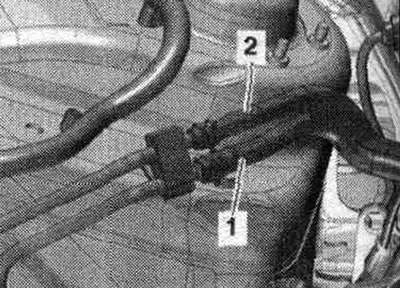

Демонтиране на прилагане(ций "1" и обратно "2" топливопроводы.

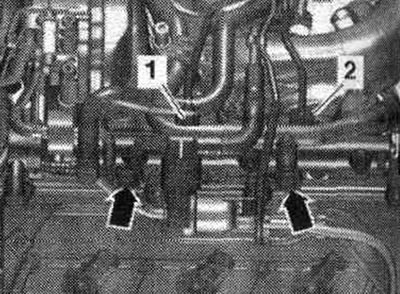

Разхлабете съединителните гайки "1" и "2". Развийте болтовете "стрелка" и оставете настрана резервоара за гориво. рампа със свързано гориво. маркучи.
Всички

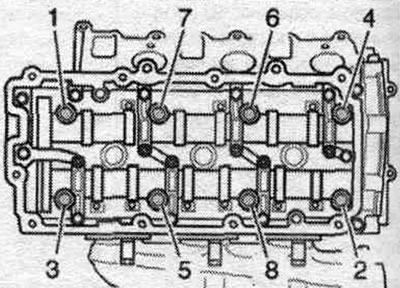

Разхлабете болтовете на главата на цилиндъра последователно. "1...8". Разхлабете болтовете и внимателно свалете главата на цилиндъра. Опасност от повреда на подгревните пръти на свещите при монтаж на главата на цилиндъра. Не поставяйте свалената глава на цилиндъра с монтирани подгревни свещи върху съединителната повърхност, тъй като подгревните пръти на свещите стърчат леко извън съединителната повърхност.
