Верижни задвижвания на разпределителния вал
Ангренажна верига на левия разпределителен вал

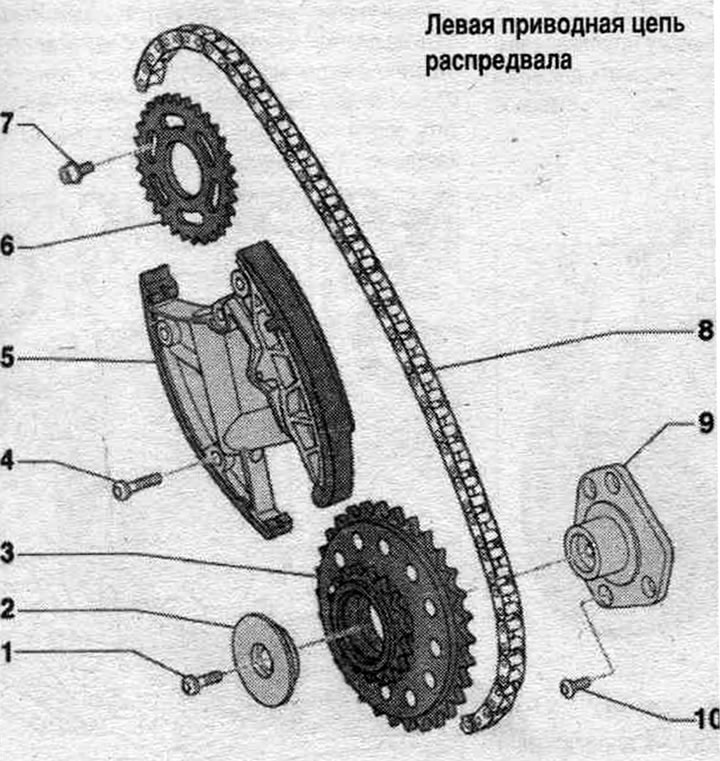

1. Болт.
2. Вложка за аксиално фиксиране на коляновия вал: за зъбно колело на верижно задвижване.
3. Зъбно колело: за веригата на задвижването на разпределителния вал отляво.
4. Болт: подмяна; 5 Нм + 90°.
5. Обтегач на веригата: за веригата на задвижването на разпределителния вал отляво.
6. Зъбно колело на веригата на разпределителния вал: всмукателен разпределителен вал; монтажна позиция: страната с надписа е обърната към скоростната кутия.
7. Болт: 23 Нм.
8. Задвижваща верига на левия разпределителен вал: свалете веригата от разпределителните валове: преди свалянето, маркирайте посоката на движение с боя.
9. Опорна скоба: за зъбно колело на верижното задвижване.
10. Болт.
Ангренажна верига на десния разпределителен вал

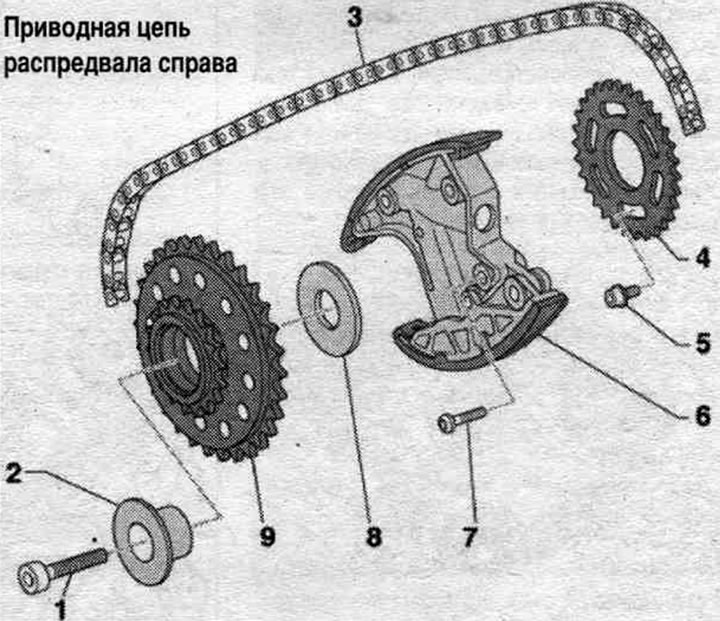

1. Болт.
2. Опорен щифт: за зъбно колело на верижното задвижване.
3. Ангренажна верига на десния разпределителен вал: свалете веригата от разпределителните валове; преди да премахнете, маркирайте посоката на движение с боя.
4. Зъбно колело на веригата за синхронизация на всмукателния разпределителен вал; монтажна позиция: страната с надписа е обърната към скоростната кутия.
5. Болт: 23 Нм.
6. Обтегач на веригата: за веригата на задвижването на разпределителния вал отдясно.
7. Болт: подмяна; 5 Нм + 90°.
8. Аксиална заключваща вложка на коляновия вал: за зъбно колело на верижно задвижване.
9. Зъбно колело: за веригата на задвижването на разпределителния вал отдясно.
Ангренажна верига

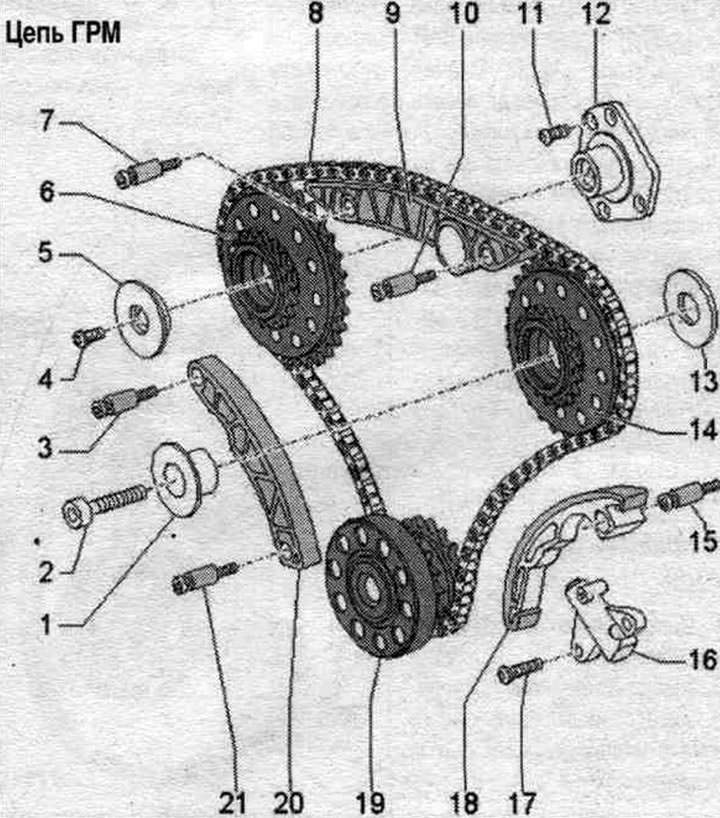

1. Опорни щифтове на задвижващото зъбно колело.
2. Болт: 45 Нм.
3. Опорен щифт: вложка с резбован лак; 12 Нм.
4. Болт: подмяна; 5 Нм + 90°.
5. Аксиална заключваща шайба за задвижващото зъбно колело.
6. Зъбно колело: за веригата на задвижването на разпределителния вал отляво.
7. Опорен щифт: вложка с резбован лак; 12 Нм.
8. Ангренажна верига: Маркирайте посоката на движение с боя преди демонтиране.
9. Амортисьорна щанга.
10. Опорен щифт: вложка с резбован лак; 12 Нм.
11. Болт: 9 Нм.
12. Скоба на водещото зъбно колело на верижното задвижване.
13. Вложка за аксиално фиксиране на коляновия вал.
14. Зъбно колело: за веригата на задвижването на разпределителния вал отдясно.
15. Опорен щифт: вложка с резбован лак; 12 Нм.
16. Обтегач на веригата.
17. Болт: 12 Нм.
18. Водеща шина на обтегача на веригата.
19. Колянов вал.
20. Стабилизираща щанга: монтирайте я в правилната позиция.
21. Опорен щифт: вложка с резбован лак; 12 Нм.
Демонтиране и монтаж на верижното задвижване на управляващия механизъм

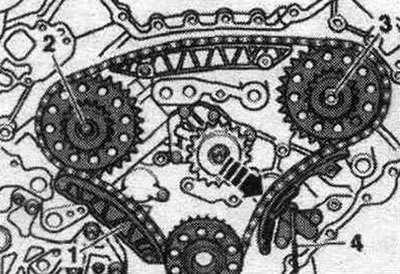

Скоростната кутия е свалена. Свалете задвижвания диск. Свалете защитните капаци на ангренажната верига. Свалете веригите на задвижването на разпределителния вал. Свалете спомагателната верига. устройства. За защита от порязване приключи на лентата на режещи инструменти бормашини с диаметър 3,3 mm. окаже Натиск върху летвата за обтягане на веригата е в "посока на стрелката" и заключване на устройството за обтягане на веригата с помощта на бормашина диаметър 3,3 мм "пози. 4". Риск от повреди вследствие на обратен ход вече е използвана задвижваща верига. За повторно сглобяване маркирайте посоката на задвижващата верига със стрелка, като използвате боя за тази цел. Развийте болтовете "2" и "3" и свалете зъбните колела на веригата заедно с веригата и обтегача "1".
Инсталиране
Монтаж в обратен ред. Колянов вал "1" е записан в позиция на ТРС с помощта на болта-фиксатор "3242". Първо да инсталирате звезда "2" верига с левия разпределителен вал. Монтирайте обтегача "1" с монтирана задвижваща верига. Монтирайте зъбното колело "3" на дясното разпределително валче. Натиснете водещата шина на веригата по посока на стрелката и извадете свредлото "4" от обтегача на веригата. Монтирайте спомагателната верига. задвижвания. Монтирайте защитните капаци на ангренажната верига. Монтирайте задвижвания диск. Напълнете с масло и проверете нивото му.
