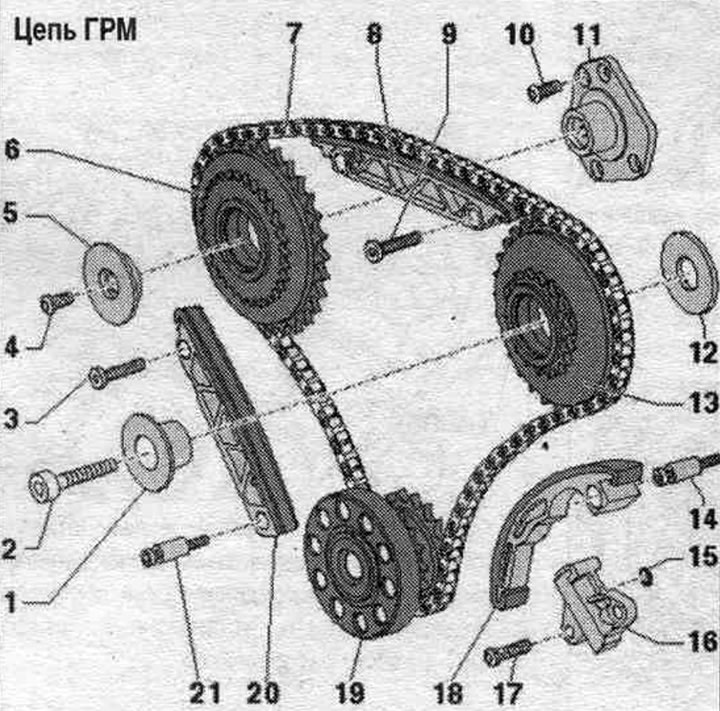

Ангренажна верига
1. Опорни щифтове на задвижващото зъбно колело.
2. Болт: 45 Нм.
3/4 Болт: Смяна; 5 Нм + 90°.
5. Аксиална заключваща шайба за задвижващото зъбно колело.
6. Зъбно колело на лявото задвижващо верижно задвижване.
7. Ангренажна верига: Маркирайте посоката на движение с боя преди демонтиране.
8. Стабилизираща щанга: монтирайте я в правилната позиция.
9/10. Болт: подмяна; 5 Нм + 90°.
11. Скоба на водещото зъбно колело на верижното задвижване.
12. Вложка за аксиално фиксиране на коляновия вал.
13. Зъбно колело на дясното задвижващо верижно задвижване.
14. Опорен щифт: вложка с резбован лак; 12 Нм.
15. Уплътнителен пръстен: сменете.
16. Обтегач на веригата.
17. Болт: 12 Нм.
18. Обтягаща щанга.
19. Колянов вал: с верижни зъбни колела.
20. Амортисьорна щанга.
21. Опорен щифт: вложка с резбован лак; 12 Нм.
Демонтиране и монтаж на верижното задвижване на управляващия механизъм

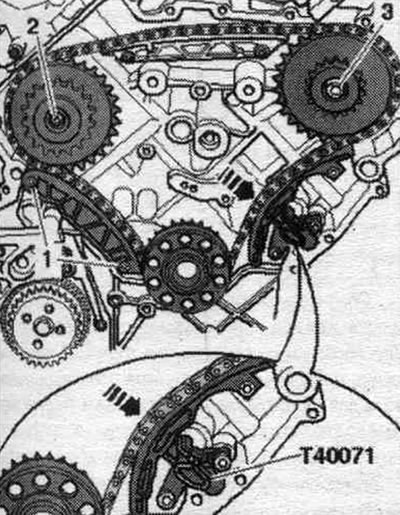

Скоростната кутия е свалена. Свалете задвижвания диск. Свалете защитните капаци на ангренажната верига. Свалете веригите на задвижването на разпределителния вал. Свалете спомагателната верига. задвижвания. Натиснете обувката на обтегача на веригата по посока на стрелката и закрепете обтегача на веригата с заключващия щифт T40071. Опасност от повреда поради обратно въртене на вече използвана задвижваща верига. За повторно сглобяване маркирайте посоката на задвижващата верига със стрелка, като използвате боя за тази цел. Развийте болт "1" и свалете амортисьорната щанга. Развийте болтовете "2" и "3" и свалете зъбните колела на веригата заедно с веригата.
Инсталиране
Монтаж в обратен ред. Монтирайте спомагателната верига. задвижвания. Монтирайте веригите за задвижване на разпределителния вал. Монтирайте защитните капаци на ангренажната верига. Монтирайте задвижващия диск. Напълнете с масло и проверете нивото му.
