Колянов вал

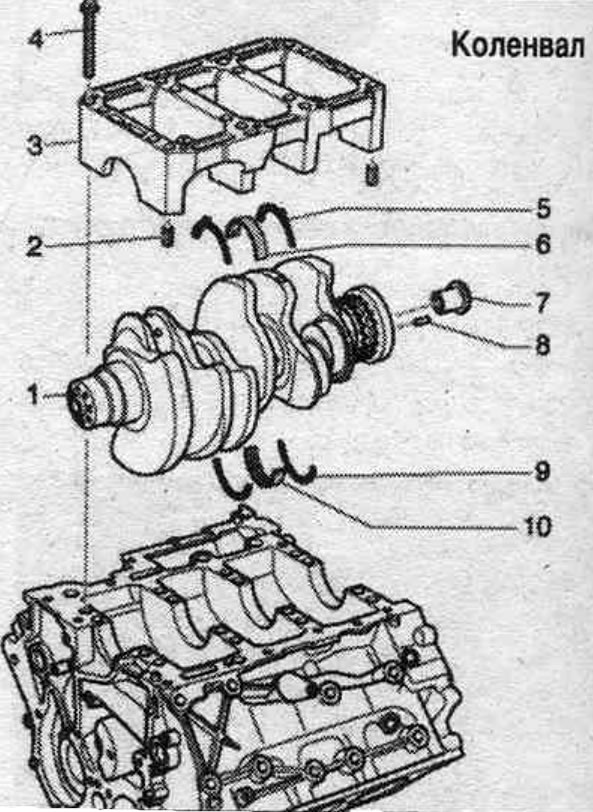

1. Колянов вал.
2. Водеща втулка: 2 бр.; поставете в блока на цилиндъра.
3. Рамка на разпределителния вал.
4. Болт: сменете.
5. Аксиална заключваща втулка на коляновия вал: само на основния лагер 3; монтажно положение: смазочни канали, обърнати навън; следете фиксацията.
6. Вложка на лагера на опорната рамка на коляновия вал; сменете старите лагерни черупки; монтирайте нови лагерни черупки на корпуса на коляновия вал с правилните цветови маркировки.
7. Не е инсталиран.
8. Шпилка: проверете за здраво закрепване в коляновия вал.
9. Аксиална заключваща втулка на коляновия вал: само на основния лагер 3; монтажно положение: смазочни канали, обърнати навън; следете фиксацията.
10. Лагерна вложка: за цилиндров блок с маслен канал; сменете старите лагерни черупки; монтирайте нови лагерни черупки с правилните цветови маркировки.
Рамка на коляновия вал - въртящ момент на затягане на каишка и болт

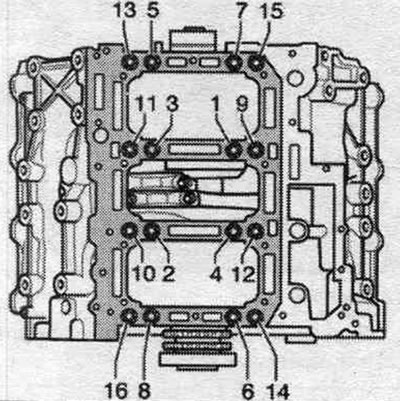

Сменете болтовете на рамката на лагера на коляновия вал. Монтирайте и двете монтажни втулки в блока на цилиндъра. Затегнете болтовете последователно. "1...16" на 3 етапа, както следва.
1. Затегнете до 30 Nm. 2. Затегнете до 50 Nm. 3. Затегнете допълнително на 90°.
Аксесоари за черупки на основни лагери, монтирани в блока на цилиндрите
Във фабриката в блока на цилиндрите се монтират лагерни облицовки с правилната дебелина. Цветните точки върху лагерната обвивка се използват за маркиране на дебелината на лагерните обвивки.

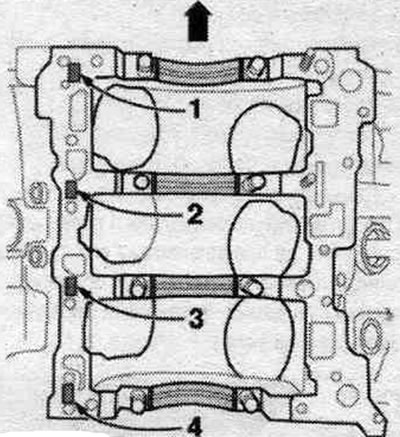

"Стрелка". Страна на ремъчната шайба.
Принадлежността на лагерните черупки към блока на цилиндрите се обозначава с буква до съответния лагер.
| Буква на блока на цилиндрите | Цвят на лагера |
| R = | червен |
| G = | жълт |
| Б = | синьо |
Съвпадение на лагерните черупки на коляновия вал с рамката на коляновия вал

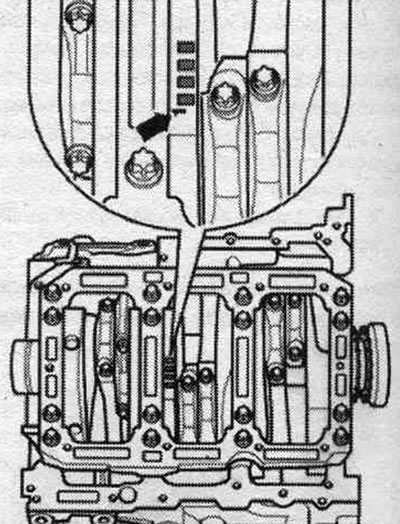

В завода в капаците на лагерите се монтират лагерни черупки с правилната дебелина. Цветните точки върху лагерната обвивка се използват за маркиране на дебелината на лагерните обвивки. Съответствието на лагерните черупки с коляновия вал е маркирано на ръба на коляновия вал с буквена последователност. Първата вложка "1" "Стрелка" е маркирана с цвят за лагер 1.
| Буква на коляновия вал | Цвят на лагера |
| R = | червен |
| G = | жълт |
| B = | синьо |
