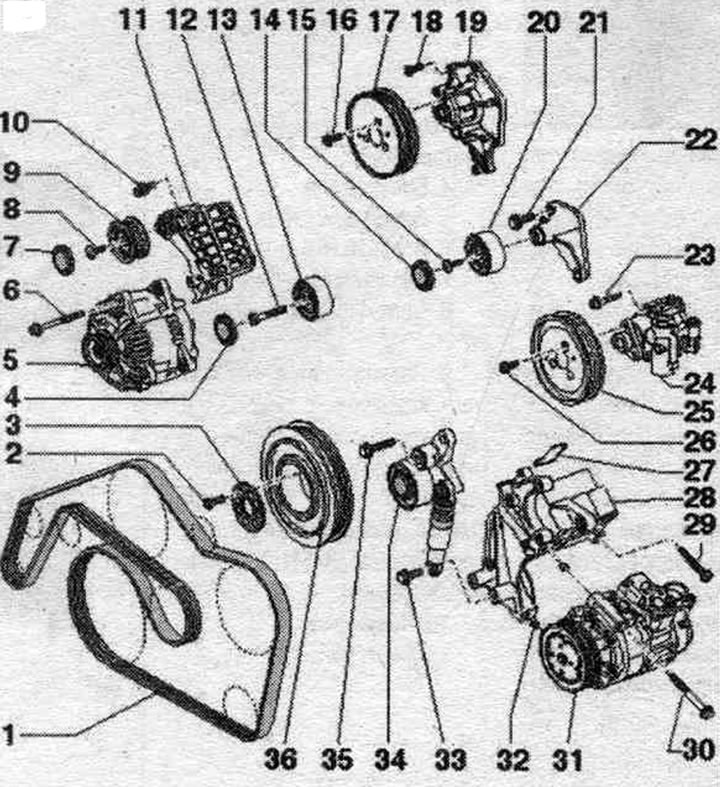

Задвижване с поликлинов ремък
1. Поликлинов ремък: проверка на степента на износване; преди да свалите, маркирайте посоката на движение с тебешир или флумастер; не прекалявай; при монтажа се уверете в правилното положение на шайбите.
2. Болт: подмяна; 20 Нм + 90°.
3. Компенсираща шайба: сменете.
4. Капак на дясната ролка на празен ход.
5. Генератор.
6. Болт.
7. Капак на ролката на празния ход.
8. Болт: 23 Нм.
9. Ролка на празен ход на поликлиновия ремък: на скобата на генератора; инсталирайте в правилната позиция.
10. Болт.
11. Скоба на генератора и водещата ролка.
12. Болт: 23 Нм.
13. Ролка на празен ход на поликлиновия ремък: монтирайте я в правилната позиция.
14. Капак на лявата ролка на празен ход: в зависимост от дизайна.
15. Болт: в зависимост от дизайна; 23 Нм.
16. Болт.
17. Ремъчна задвижваща ролка за водна помпа; положение на монтаж: надписът "vorne" (отпред) сочи по посока на движението.
18. Болт.
19. Водна помпа.
20. Лява ролка на поликлинов ремък: в зависимост от конструкцията.
21. Болт: в зависимост от дизайна; 23 Нм.
22. Скоба на водещата ролка: в зависимост от конструкцията.
23. Болт.
24. Лопатна помпа.
25. Ремъчна шайба на лопатковата помпа; положение на монтаж: надписът "vorne" (отпред) сочи по посока на движението.
26. Болт.
27. Уплътнение: сменете.
28. Допълнителна скоба. единици.
29. Болт: 40 Нм.
30. Болт.
31. Компресор на климатика, монтаж: не изключвайте/разкачвайте тръбопроводите за охлаждащата течност; при монтажа спазвайте позицията на центриращите втулки "поз. 32".
32. Водеща втулка: 2 бр.; проверете правилната позиция в скобата, добавете. единици.
33. Болт: 23 Нм.
34. Обтегач на поликлинов ремък. В зависимост от състоянието на превозното средство, монтажните резби в блока на цилиндрите за обтегача могат да бъдат M10 или M11. Стриктно спазвайте правилното подравняване на болтовете и обтегачите спрямо блока на цилиндрите.
35. Болт: болтове с резба M10: 50 Nm + 90°. болтове с резба M11: 60 Nm + 90°; смяна. Различни видове резби в картера. Преди монтажа се уверете, че работите с правилния размер на резбата: M10 или M11. Използвайте болтовете с подходящ размер. Риск от повреда на двигателя. Стриктно спазвайте правилното позициониране на болтовете и опъващите елементи към блока на цилиндъра.
36. Амортисьор на торсионни вибрации с ролка с поликлинов ремък.

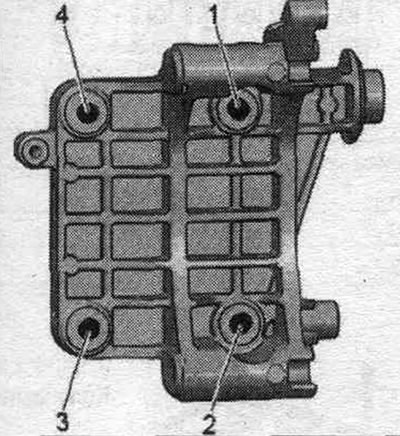

Скоба на генератора и водещата ролка - последователност и моменти на затягане на болтовете
Монтирайте болтовете последователно. "1...4". Затегнете болтовете в следния ред. "1...4" с въртящ момент от 40 Nm.
Демонтиране и монтаж на поликлинов ремък

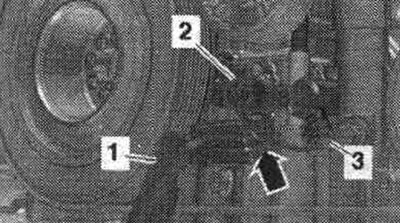

Свалете предната шумоизолация "1". Превозни средства с държач за кабелен сноп: разкачете конекторите "2" и "3". Свалете скобата "1" и я поставете настрана заедно с кабелния сноп. Игнорирайте "стрелката".

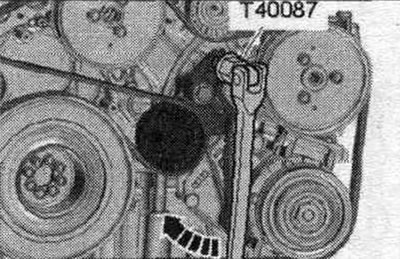

За повторен монтаж, преди да свалите поликлиновия ремък, маркирайте посоката му на движение с тебешир или флумастер. За облекчаване на напрежение поликлинового колан отхвърли устройството за обтягане на дюзата Torx T 60 "Т40087" по часовниковата стрелка "стрелка". Свали поликлиновой каишка и разтоварят натяжной елемент.
Инсталиране
Монтаж в обратен ред. Монтирайте поликлиновия ремък върху шайбите.

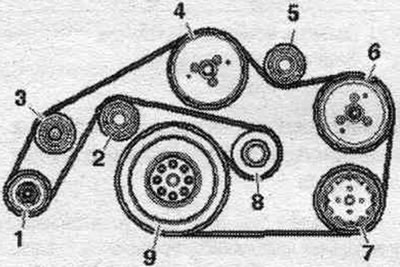

1. Генератор. 2. Десен празен валяк. 3. Въртящата се ролка на скобата на генератора. 4. Водна помпа. 5. Ляв отклоняващ валяк - в зависимост от конструкцията. 6. Лопатна помпа. 7. Компресор за климатик, инсталации. 8. Обтегач на поликлинов ремък. 9. Амортисьор на торсионни вибрации.
При монтажа на поликлинов ремък е необходимо да се уверите, че той е правилно позициониран върху шайбите. Стартирайте двигателя и проверете работата на поликлиновия ремък. Монтирайте предния шумоизолационен екран.
Демонтиране и монтаж на обтегача на поликлинов ремък

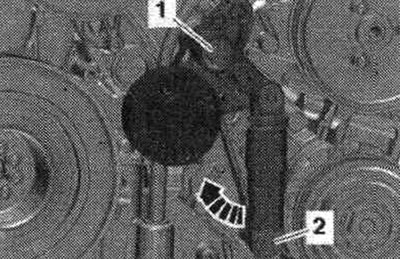

Свалете поликлиновия ремък от обтегача. Развийте болтовете "1" и "2", свалете обтягащия елемент на поликлиновия ремък. Игнорирайте "стрелката".
Монтаж в обратен ред. Монтирайте поликлиновия ремък.
Демонтиране и монтаж на лявата ролка на поликлиновия ремък

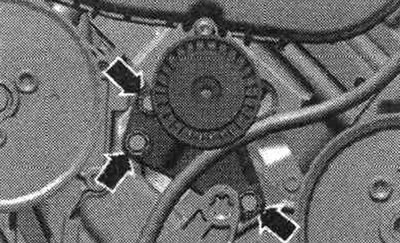

Лява ролка на поликлиновия ремък се предлага в зависимост от дизайна. Отстранете обтегача на поликлиновия ремък. Развийте болтовете със стрелки и свалете ролката на поликлиновия ремък.
Монтаж в обратен ред. Монтирайте обтегача на поликлиновия ремък.

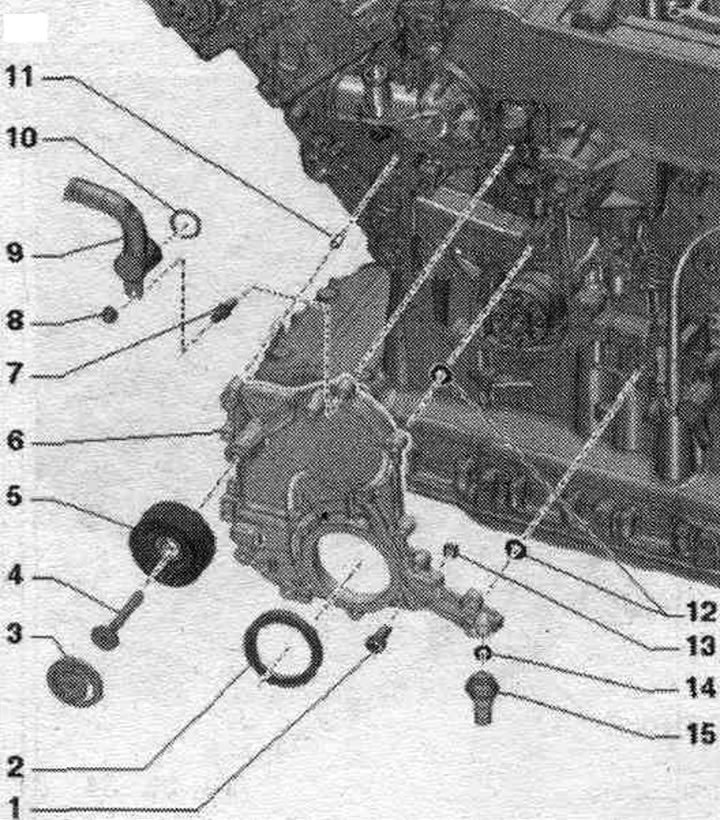

Уплътнение за устни и уплътнение. фланец от страната на шайбата на поликлиновия ремък
1. Болт.
2. Семеринг на коляновия вал от страната на ремъчната шайба.
3. Капак на дясната ролка на празен ход.
4. Болт.
5. Ролка на празен ход на поликлиновия ремък: монтирайте я в правилната позиция.
6. Уплътнителен фланец от страната на ролката.
7. Двоен болт: 9 Nm.
8. Ядка.
9. Тръба за подаване на охлаждаща течност, предна.
10. Уплътнителен пръстен: сменете.
11. Монтажни щифтове; 2 бр.
12. Уплътнителни пръстени: сменете.
13. Уплътнителен елемент: 2 бр.; замени.
14. Уплътнение на маншета: сменете.
15. Сензор за налягане на маслото "F22": CCLA, CCWA, CCWB, CGKA, CGKB.

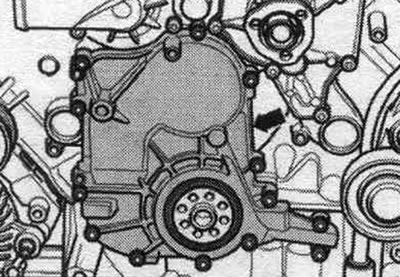

Уплътнителен фланец от страната на ролката - въртящ момент и последователност, затягане
Болтовете са запечатани. фланец от страната на ролката "стрелка", напречно на етапи, краен въртящ момент на затягане 9 Nm.
