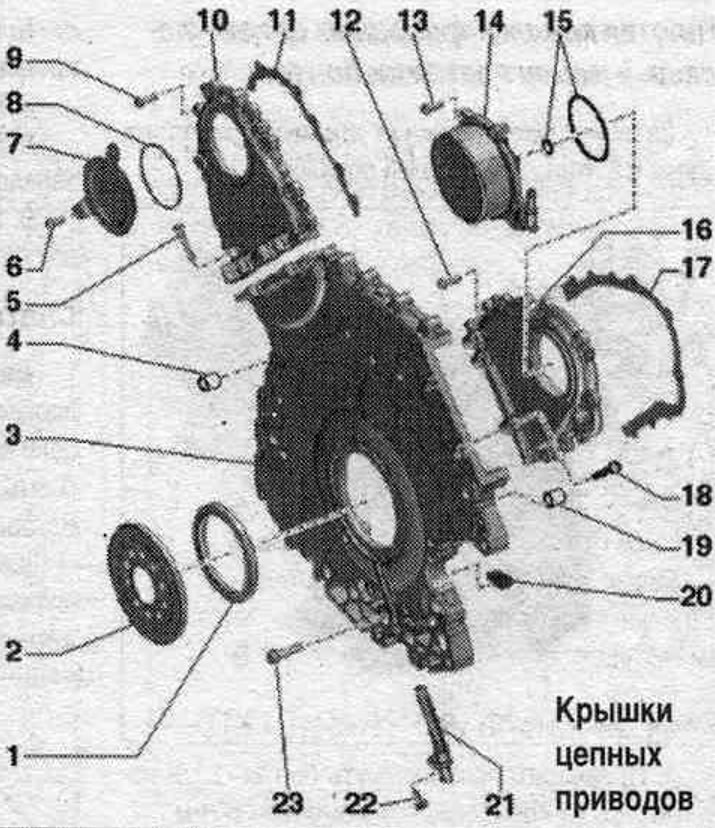

Капаци за верижно задвижване
1. Семеринг на коляновия вал от страната на скоростната кутия.
2. Зъбно колело: сензор за обороти на двигателя "G28".
3. Долен капак на задвижващата верига.
4. Водеща втулка: 2 бр.
5. Болт: сменете.
6. Болт: 9 Нм.
7. Капак.
8. Уплътнителен пръстен: сменете.
9. Болт: сменете.
10. Капак на лявата задвижваща верига.
11. Уплътнение: сменете.
12. Болт: сменете.
13. Болт: 9 Нм.
14. Вакуумна помпа.
15. Уплътнителни пръстени: сменете.
16. Капак на дясната задвижваща верига.
17. Уплътнение: сменете.
18. Болт: сменете.
19. Водеща втулка: 2 бр.
20. Уплътнителен елемент: 2 бр.
21. Сензор за оборотите на двигателя "G28".
22/23. Болт.

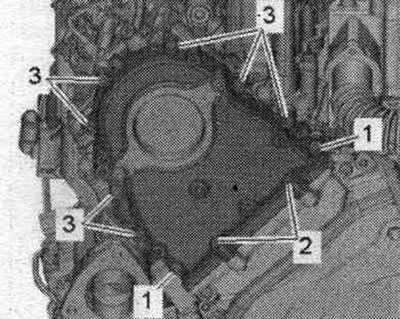

Ляв капак на ангренажната верига - последен и въртящ момент на затягане на болта
Затегнете болтовете на 4 етапа, както следва.
| Стъпка | Болтове | Въртящ момент на затягане/ъгъл на завъртане |
| 1 | "1" | 3 Нм |
| 2 | "2" | 9 Нм |
| 3 | "1" | 9 Нм |
| 4 | "3" | напречно 9 Nm |

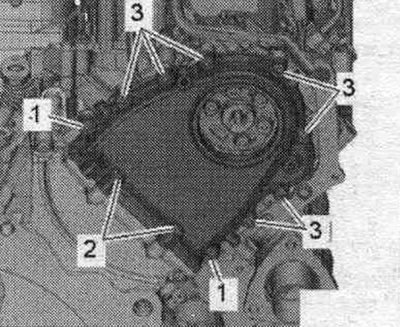

Десен капак на ангренажната верига - последен и въртящ момент на затягане на болта
Затегнете болтовете на 4 етапа, както следва.
| Стъпка | Болтове | Въртящ момент на затягане/ъгъл на завъртане |
| 1 | "1" | 3 Нм |
| 2 | "2" | 9 Нм |
| 3 | "1" | 9 Нм |
| 4 | "3" | напречно 9 Nm |

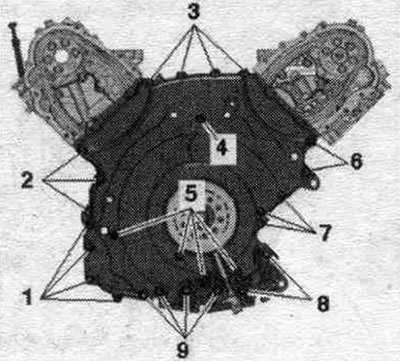

Долен капак на задвижващата верига - въртящ момент и последователност на затягане на болтовете
Затегнете болтовете на долния капак на ангренажната верига на 3 стъпки, както следва.
1. Затегнете предварително болтове "1...9" отвътре навън напречно с въртящ момент от 5 Nm. 2. Затегнете болтове "1...7", започвайки с вътрешните болтове, напречно с въртящ момент от 9 Nm. 3. Затегнете винтове "8" и "9" с въртящ момент от 23 Nm.
