Главната верига задвижва изпускателните разпределителни валове от задвижващото зъбно колело на коляновия вал (вижте илюстрация 2.0).
На зъбните колела на изпускателните разпределителни валове има зъбни колела с по-малък диаметър, от които всмукателните разпределителни валове се задвижват от отделни вериги (вижте илюстрации 2.0a и 2.0b).
2.0. Задвижване на механизма за синхронизация:
1 - главина на задвижващото зъбно колело на разпределителния вал
2 - Шайба на монтажния болт на главината на зъбното колело
3 - болт за закрепване на главината. Момент на затягане - 42 Nm
4, 24 - монтажен болт на водача на веригата. Момент на затягане - 10 Nm
5 - регулиращ монтажен болт на шайбата. Момент на затягане: 1-во преминаване - 5 Nm; 2-ро преминаване - завъртане на 90°. Подменя се след всеки демонтаж
6 - шайба за регулиране на зъбното колело на разпределителния вал
7 - зъбно колело на разпределителния вал на изпускателните клапани на лявата глава на цилиндъра
8, 11 - монтажен болт на водача на веригата. Момент на затягане - 10 Nm
9 - цел на задвижването на изпускателния разпределителен вал
10 - Горен водач на веригата
12 - болт за закрепване на фланеца и главината на зъбното колело на разпределителния вал. Момент на затягане - 10 Nm
13 - фланец и главина на зъбното колело на изпускателния разпределителен вал
14 - уплътнителен пръстен на амортисьора. Подменя се след всеки демонтаж
15 - регулираща шайба
16 - зъбно колело на изпускателния разпределителен вал на дясната глава на цилиндъра
17 - болт за закрепване на обувката на обтегача на веригата. Момент на затягане - 10 Nm
18 - уплътнителен пръстен на обтегача на веригата. Подменя се след всеки демонтаж
19 - обтегач на веригата
20 - монтажен болт на обтегача. Момент на затягане - 10 Nm
21 - обувка за опъване на веригата
22 - ремъчна шайба на коляновия вал
23 - обтегач на веригата

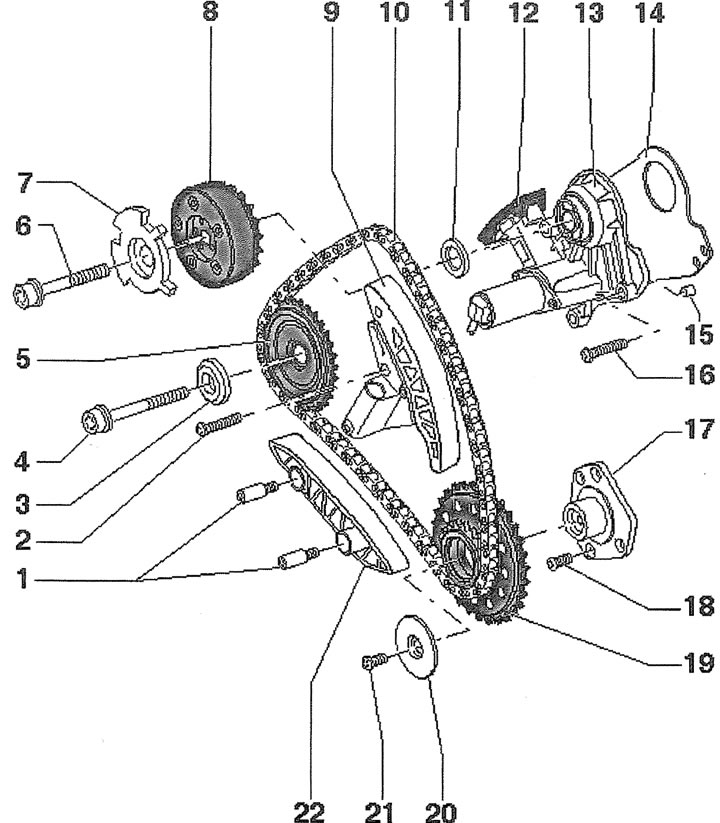

2.0a. Задвижване на всмукателния разпределителен вал на лявата глава на цилиндъра:
1 - монтажен болт на водача на веригата. Момент на затягане -10 Nm
2 - монтажен болт на обтегача на веригата. Трябва да се подменя след всеки демонтаж. Момент на затягане: 1-во преминаване - 5 Nm; 2-ро преминаване - завъртане на 90°
3 - шайба за болта, закрепващ зъбното колело на всмукателния разпределителен вал
4 - болт за закрепване на зъбното колело на всмукателния разпределителен вал. Трябва да се подменя след всеки демонтаж. Момент на предварително затягане - 40 Nm; краен момент на затягане: 1-во преминаване - 100 Nm; 2-ро преминаване - завъртане на 90°
5 - зъбно колело на всмукателния разпределителен вал
6 - болт за закрепване на регулатора на положението на разпределителния вал на всмукателния клапан. Трябва да се подменя след всеки демонтаж. Момент на предварително затягане - 40 Nm; краен момент на затягане: 1-во преминаване - 100 Nm; 2-ро преминаване - завъртане на 90°
7 - предавка на сензора за положение на всмукателния разпределителен вал (сензор на Хол)
8- регулатор на позицията на всмукателния разпределителен вал
9 - обтегач на веригата
10 - задвижваща верига на изпускателния разпределителен вал на лявата глава на цилиндъра
11 - шайба с диамантено покритие. Подменя се след всеки демонтаж
12 - обтегач на веригата
13 - капак на регулатора на положението на разпределителния вал/заден капак на задвижващия механизъм
14 - уплътнение. Подменя се след всеки демонтаж
15 - втулка (2 бр.)
16 - монтажен болт на капака на регулатора. Трябва да се подменя след всеки демонтаж. Момент на затягане: 1-во преминаване - 5 Nm; 2-ро преминаване - завъртане на 90°
17 - фланец и главина на зъбното колело на изпускателния разпределителен вал
18 - болт за закрепване на фланеца на зъбното колело. Момент на затягане - 10 Nm
19 - зъбно колело на изпускателния разпределителен вал
20 - регулираща шайба
21 - регулиращ монтажен болт на шайбата. Трябва да се подменя след всеки демонтаж. Момент на затягане: 1-во преминаване - 5 Nm; 2-ро преминаване - завъртане на 90°
22 - амортисьор
Внимание! Необходимо е предварително затягане на болта поради необходимостта от регулиране на позицията на зъбното колело на датчика за положение на разпределителния вал върху регулатора.

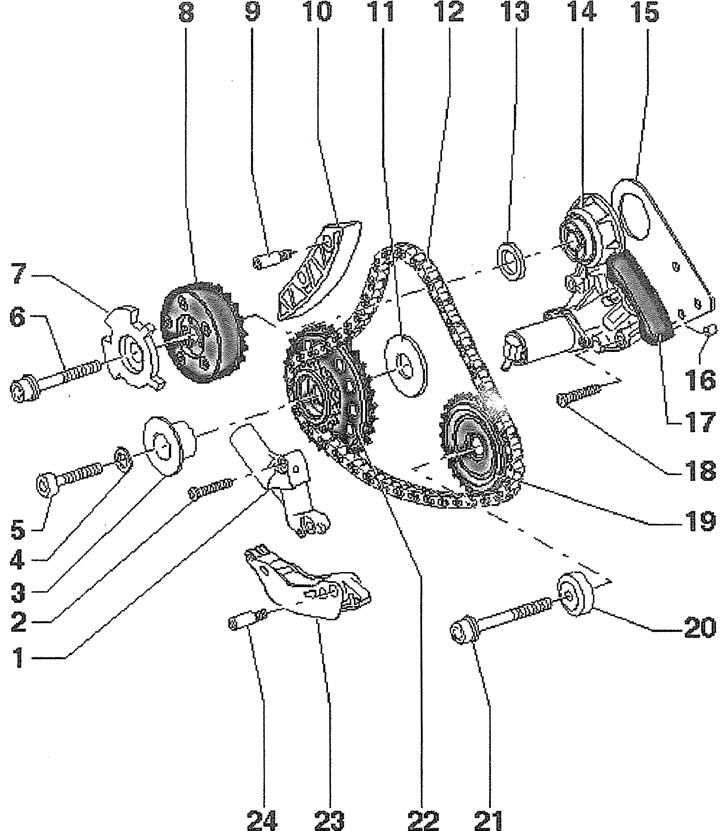

2.06. Задвижване на всмукателния разпределителен вал на дясната цилиндрова глава:
1 - обтегач на веригата
2 - монтажен болт на обтегача на ангренажната верига. Трябва да се подменя след всеки демонтаж. Момент на затягане: 1-во преминаване - 5 Nm; 2-ро преминаване - завъртане на 90°
3 - главина на задвижващото зъбно колело на разпределителния вал
4 - Шайба на монтажния болт на главината на зъбното колело
5 - болт за закрепване на главината. Момент на затягане - 42 Nm
6 - болт за закрепване на регулатора на положението на разпределителния вал на всмукателния клапан. Трябва да се подменя след всеки демонтаж. Момент на предварително затягане - 40 Nm; краен момент на затягане: 1-во преминаване - 100 Nm; 2-ро преминаване - завъртане на 90°
7 - предавка на сензора за положение на всмукателния разпределителен вал (сензор на Хол)
8 - регулатор на положението на всмукателния разпределителен вал
9 - болт за закрепване на амортисьорната лента. Момент на затягане - 10 Nm
10 - амортисьорна лента
11 - регулираща шайба
12 - задвижваща верига
13 - шайба с диамантено покритие. Подменя се след всеки демонтаж
14 - капак на регулатора на позицията на разпределителния вал/заден капак на времето
15 - уплътнение. Подменя се след всеки демонтаж
16 - втулка (2 бр.)
17 - амортисьор
18 - монтажен болт на капака на регулатора. Трябва да се подменя след всеки демонтаж. Момент на затягане: 1-во преминаване - 5 Nm; 2-ро преминаване - завъртане на 90°
19- зъбно колело на изпускателния разпределителен вал
20- шайба
21 - болт за закрепване на зъбното колело на изпускателния разпределителен вал. Момент на предварително затягане - 40 Nm; окончателен момент на затягане: 1-во преминаване -100 Nm; 2-ро преминаване - завъртане на 90°
22 - зъбно колело на всмукателния разпределителен вал на дясната глава на цилиндъра
23 - амортисьор на обтегача на веригата
24 - болт. Момент на затягане - 10 Nm
