41.1. Подробности за монтаж на ремъка на алтернатора 1. Ремък на генератора; 2. Ролба на коляновия вал; 3. Монтажни болтове на ролката на коляновия вал, 10 Nm, след това затегнете до ъгъл от 90°, подлежащи на смяна; 4. Тапа на ролката 2; 5. Монтажни болтове на макара 6, 23 Nm; 6. Ролка на помпата на кормилното управление; 7. Обтегач на колана 1; 8. Центрираща втулка; 9, 10. Не са използвани; 11. Скоба за спомагателни възли; 12. Болт за закрепване на генератора, 23 Nm; 13. Генератор; 14. Монтажен болт на обтегача 7, 23 Nm; 15. Монтажен болт на помпата 19, 23 Nm; 16. Помпа на сервоуправление; 17. Монтажен болт на конзолата 11, 23 Nm; 18. Центриращи втулки; 19. Компресор на климатика; 20. Монтажен болт на компресора 19, 25 Nm; 21. Монтажен болт на конзолата 11, 23 Nm; 22. Междинна ролка; 23. Болт за закрепване на ролката 222, 20 Nm, след това затегнете под ъгъл от 90°, подлежи на смяна; 24. Ролкова тапа 22
2. При модели с независимо/допълнително отопление отстранете винта (1 в илюстрация 5.4) изпускателната му тръба върху звукоизолираща обвивка.
3. Развийте крепежните елементи (1 и 2 в илюстрация 5.5) и отстранете предния шумоизолиращ екран.
4. Отстранете щепселите, раздайте гайките (виж илюстрация 40.11) и свалете горния капак на двигателя, ако е необходимо, свалете измервателната пръчка, за да измерите нивото на маслото. Ако има такава, отстранете шумоизолацията, разположена под горния капак.
5. Отстранете болтовете (стрелки в илюстрация 17.11) и отстранете въздуховодите и 2).
6. Освободете скобите (стрелки отсреща илюстрации) и свалете горния капак на ангренажния ремък.

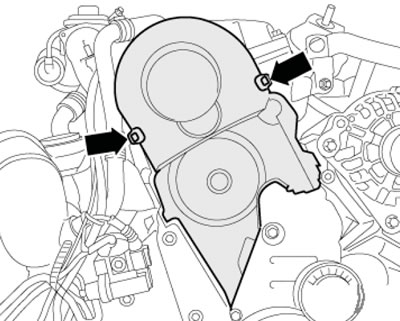

41.6. Закопчалки на горния капак на ангренажния ремък
7. Маркирайте посоката на въртене на ремъка на алтернатора с тебешир или флумастер, за да можете по-късно да монтирате ремъка по същия начин. Разхлабете напрежението на ремъка, като завъртите обтегача по посока на стрелката (виж илюстрация 40.23), И (ако е необходимо премахване на обтегач или ролка) закрепете обтегача с инструмент № T10060A. Свалете ремъка от шайбата на генератора.
8. Ако е необходимо, след отстраняване на обтегача, развийте болта (стрелка към обратното илюстрации) и свалете обтегача.

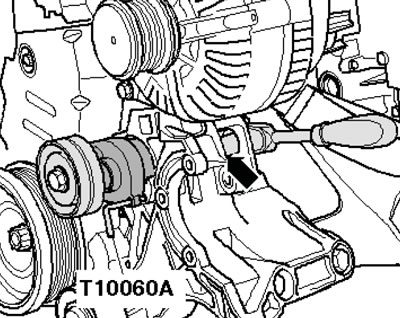

41.8. Сваляне на обтегача
9. Ако е необходимо да свалите ролката на коляновия вал, развийте болтовете, които я закрепват (3 в илюстрация 41.1), задържане на вала от завъртане от централния болт.
10. Монтажът се извършва в ред, обратен на демонтирането на компонентите. Преди да монтирате колана, уверете се, че всички възли (генератор, компресор, серво помпа) бяха монтирани сигурно. Поставете използвания ремък така, че да се движи в същата посока, както преди. Обърнете внимание на правилното прилягане на ремъка върху ролките и неговото движение.
