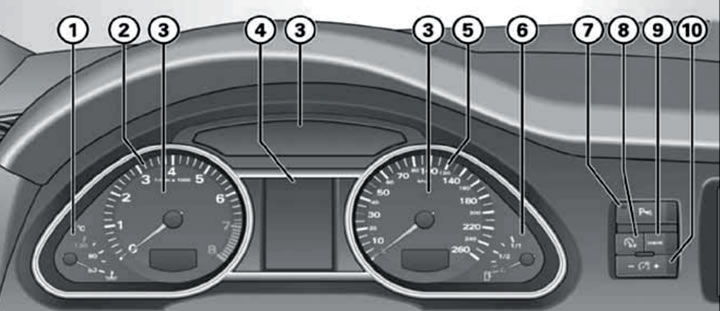

7.1. Деталі комбінації приладів:
1. Покажчик температури ОЖ;
2. Тахометр з дисплеєм годин/дати (час встановлюється за допомогою радіосигналу або вручну: через меню дисплея MMI);
3. Області розташування контрольних ламп та індикаторів;
4. Багатофункціональний дисплей;
5. Спідометр з дисплеєм одометра і лічильника пробігу, що обнулюється;
6. Покажчик запасу палива;
7. Вимикач системи допомоги під час паркування;
8. Кнопка "0.0" скидання обнулюваного лічильника пробігу;
9. Кнопка "Check";
10. Кнопки регулювання яскравості підсвічування приладів.
Яскравість підсвічування приладів при увімкненому зовнішньому освітленні регулюється фоторезистором щодо значення, заданого кнопками (10). При високій освітленості яскравість підсвічування приладів не можна відрегулювати цими кнопками. При вимкненому зовнішньому освітленні та увімкненому запаленні підсвічуються тільки шкали та стрілки приладів. Зі зниженням освітленості яскравість підсвічування приладів знижується, щоб нагадати водієві про необхідність увімкнути габаритні вогні або фари.
При несправності комбінації приладів замість показання лічильника пробігу, що обнулюється, виводиться "dEF", а якщо іммобілайзер не розпізнає відповідний ключ при спробі пуску двигуна, - з'являється "SAFE".
Кнопка "CHECK" призначена:
- При вимкненому запалюванні - для включення індикаторів часу/пробігу на 30 секунд;
- При включеному запалюванні, а також при швидкості не більше 5 км/год – примусове вмикання системи контролю несправностей автомобіля;
- Для повторного виведення на дисплей жовтого або червоного символу попередження системи контролю несправностей (за наявності попереджень);
- Під час руху – призначення порогового значення 1-го ступеня попередження про перевищення швидкості (короткий натиск) або скидання цього значення (тривале натискання).
- Система контролю несправностей призначена для постійного контролю ряду функцій та видачі на дисплей (4) попереджень про виявлені порушення. Попередження поділяються на маловажливі, що позначаються жовтим символом попередження, і важливі, що позначаються червоним символом попередження. Будь-які попередження дублюються звуковим сигналом, а деякі - повідомленням, що пояснює.
Багатофункціональний дисплей (4) призначений для відображення наступної інформації:
- Дані аудіосистеми;
- Поточна швидкість (цифровий спідометр);
- Дані навігаційної системи;
- Попередження про незачинені двері/багажне відділення;
- Контроль справності ламп із зазначенням несправної лампи;
- Пробіг та час до наступного ТО;
- Інформаційні повідомлення;
- Сигналізація про перевищення швидкості;
- Температура повітря за бортом;
- Дані маршрутного комп'ютера (з двома каналами пам'яті);
- Вибраний режим трансмісії;
- Контроль тиску накачування шин.
Деякі контрольні лампи та індикатори відображаються лише на дисплеї комбінації приладів.
Зауваження: Залежно від комплектації автомобіля, у комбінації приладів одного і того ж типу деякі контрольні лампи можуть бути відсутніми.
Деякі контрольні лампи короткочасно включаються при включенні запалення з метою перевірки справності функціонування відповідних систем і самих ламп, і після завершення перевірки повинні згаснути. Якщо будь-яка з таких контрольних ламп не загоряється при включенні запалювання або не гасне через кілька секунд або після пуску двигуна, це може вказувати як на несправність самої лампи, так і на несправність контрольованої системи.
Нижче наведено таблицю, в якій описано призначення контрольних ламп та індикаторів.
| ЕРС | Індикатор 2* несправності у системі керування бензиновим двигуном, жовтого кольору. |
 | Індикатор 2* роботи (безперервне світіння) або несправності (миготіння) напередодні дизельного двигуна, жовтого кольору. |
 | Контрольна лампа 2* системи заряду червоного кольору. Вмикається, коли батарея не заряджається. Увімкнення разом із контрольною лампою системи охолодження вказує на несправність водяного насоса 1*. На дисплеї в комбінації приладів може з'являтися контрольна лампа, але жовтого кольору, яка вказує на зниження потужності батареї. |
 | Контрольна лампа ESP, жовтого кольору. Безперервно горить, якщо ESP/ASR/ABS несправна або вимкнена (вручну або за системними вимогами). Миготіння вказує на спрацювання ESP/ASR, - відпустіть педаль газу та враховуйте стан дороги при виборі манери керування. Під час проведення програмування датчиків (після вимкнення батареї). Контрольна лампа ESP гасне лише після проїзду невеликої відстані. |
 | Контрольна лампа 2* системи SRS, червоного кольору. |
 | Індикатори включення покажчиків лівого/правого поворотів та аварійної сигналізації, зеленого кольору; прискорене миготіння вказує на несправність ламп покажчиків поворотів на автомобілі без причепа. Індикатор не вмикається при несправності ламп покажчиків поворотів на причепі або автомобілі з причепом. |
 | Індикатор вказівників повороту причепа, зеленого кольору. Індикатор не вмикається при несправності ламп покажчиків поворотів на причепі або автомобілі з причепом. |
 | Контрольна лампа 2* несправності двигуна (системи управління/зниження токсичності відпрацьованих газів), жовтого кольору. |
 | Жовта контрольна лампа адаптивної пневмопідвіски для попередження про дорожній критичний просвіт. Безперервне свічення - увімкнення режиму підйому домкратом, або помилка системи, яка може призвести до зниження комфорту та зменшення дорожнього просвіту, або несправність ESP. Миготіння - занадто великий дорожній просвіт (наприклад, після вивантаження важкого вантажу), не починайте рух, доки контрольна лампа не перестане блимати. Миготіння разом із зеленою контрольною лампою адаптивної пневмопідвіски - занадто малий дорожній просвіт (наприклад, після навантаження важкого вантажу), не починайте рух, доки контрольні лампи не перестануть блимати. |
 | Зелена контрольна лампа адаптивної пневмопідвіски для попередження про дуже малий дорожній просвіт. Коротке увімкнення - увімкнення режиму "Dynamic" або увімкнення запалювання при увімкненому режимі "Dynamic". Миготіння разом із жовтою контрольна лампа адаптивної пневмопідвіски - занадто малий дорожній просвіт (наприклад, після навантаження важкого вантажу), не починайте рух, доки контрольні лампи не перестануть блимати. |
 | Контрольна лампа не пристебнутих передніх ременів безпеки, червоного кольору. |
 | Індикатор увімкнення далекого світла фар, синього кольору. |
 | Індикатор увімкнення темпостату, зеленого кольору. |
 | Контрольна лампа 2*ABS, жовтого кольору. Увімкнення під час руху вказує на несправність ABS та функції електронного блокування диференціала (EDS). Увімкнення разом з контрольною лампою гальмівної системи вказує на відмову не тільки регулюючої функції ABS, але й на несправність гальмівної системи 1*. |
 | Контрольна лампа гальма стоянки, червоного кольору. Горить при включеному гальмі стоянки при включеному запаленні, а також протягом 30 секунд при вимкненому запаленні. |
 | Контрольна лампа несправності гальмівної системи, червоного кольору 1*: надто низький рівень гальмівної рідини, несправність ABS/ESP або гальма стоянки. |
 | Контрольна лампа 1* системи охолодження (перегрів чи низький рівень ОЖ), червоний колір. |
 | Контрольна лампа 1* низького рівня або тиску рухової олії, червоного кольору. |
 | Контрольна лампа 1* несправності електронного блокування рульової колонки червоного кольору. |
 | Контрольна лампа 2* несправності електронного замку запалювання, червоного кольору. На моделях із системою "Advanced Key" не вимикайте двигун натисканням кнопки "Engine stop", т.к. після цього запустити двигун не вдасться. |
 | Індикатор відсутності ключа системи "Advanced Key", жовтого кольору. При двигуні, що працює, ключ перестав виявлятися в салоні автомобіля. Якщо при цьому вимкнути двигун, без виявлення ключа не вдасться запустити двигун і замкнути автомобіль. |
 | Індикатор несправності датчика освітлення/датчика дощу, жовтого кольору. |
 | Індикатор 2* зношування гальмівних колодок, жовтого кольору. |
 або BREMS LIGHT | Індикатор несправності стоп-сигналів жовтого кольору. |
 | Індикатор несправності зовнішніх світлотехнічних приладів (крім стоп-сигналів), жовтого кольору. |
 або  | Індикатор низького запасу рідини, що омиває, жовтого кольору. |
 | Індикатор використання резервного запасу палива жовтого кольору. Вперше вмикається, коли в баку залишається 10-12 л палива. |
 і  | Індикатори перевищення заданої швидкості (1) або максимальної швидкості (2), жовтого та червоного кольорів. |
 | Індикатор 1* низького рівня рухової олії, жовтого кольору. |
 | Індикатор 2* несправності датчика рівня рухової олії, жовтого кольору. |
 | Індикатор 2* переповнення фільтра сажі, жовтого кольору. Для регенерації фільтра зверніться на СТО, або проїдьте на автомобілі протягом не менше 15 хвилин зі швидкістю не менше 60 км/год при щонайменше 2000 об/хв. |
 | Індикатор несправності регулювання нахилу фар жовтого кольору. |
 | Індикатор несправності адаптивного світла фар жовтого кольору. |
 | Індикатор 2* несправності електронного замку запалювання, жовтого кольору. |
 | Індикатор несправності склоочисника, жовтого кольору. |
 | Індикатор несправності тягово-зчіпного пристрою, жовтого кольору. |
 | Індикатор низького заряду акумулятора ключа, жовтого кольору. |
 | Індикатор 1* помірного (не більше 0.3 бар) або критичного падіння тиску накачування шин відповідно жовтого або червоного кольору. |
| TPMS | Індикатор відсутності доступу до системи контролю тиску накачування шин жовтого кольору. |
1* Якщо ця контрольна лампа спалахує під час руху, зупиніть автомобіль за першої ж нагоди, вимкніть двигун і усуньте несправність.
2* Якщо ця контрольна лампа загоряється під час руху, за першої ж нагоди зверніться на СТО.
