Kryt hlavy valca
Opatrne! Pri montáži nového neúplného motora je nevyhnutné po montáži vysokotlakového vedenia dotiahnuť svorky vstrekovacieho modulu na špecifikovaný uťahovací moment. Na zarovnanie vstrekovacích modulov pri inštalácii vysokotlakových potrubí sú upínacie konzoly pri dodaní zaskrutkované len na doraz. Nedodržanie môže viesť k poškodeniu motora.

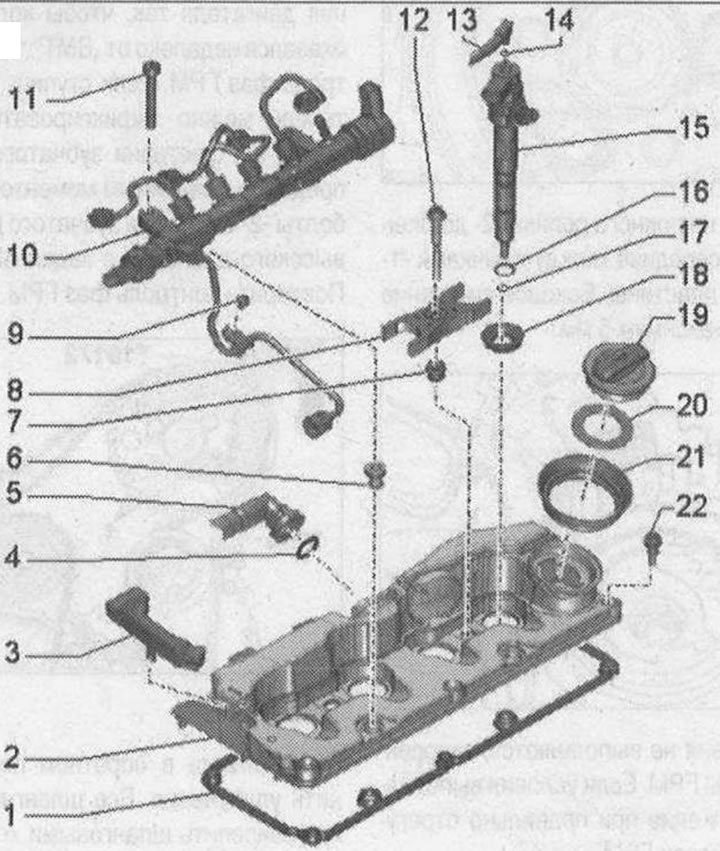

Kryt hlavy valca 1. Tesnenie: Ak je poškodené alebo netesné, vymeňte ho; 2. Kryt hlavy valca; 3. Držiak: pre vákuové vedenia a elektrické drôty; 4. Tesnenie. krúžok: vymeniť; 5. Hadica vetrania kľukovej skrine motora; ak chcete odstrániť, stlačte uvoľňovacie tlačidlá; 6. Tesniaca manžeta paliva. rampy: výmena, ak sú poškodené alebo netesné; 7. Tryska; 8. Svorka; 11. 9. 2012. Bolt; 10. Palivová lišta: dodržiavajte normy čistoty; nemeňte ohyb vysokotlakových potrubí; 13. Spätné palivo. diaľnice; 14. Pečať. krúžok: vymeniť; 15. Tryska: dodržiavajte normy čistoty; 16. Pečať. krúžok: vymeniť; 17. Medené tesnenie. krúžok: vymeniť; 18. Tesniaca manžeta vstrekovača; 19. Veko; 20. Tesnenie veka; 21. Tryska; 22. Skrutka: vymeňte, ak je tesnenie poškodené

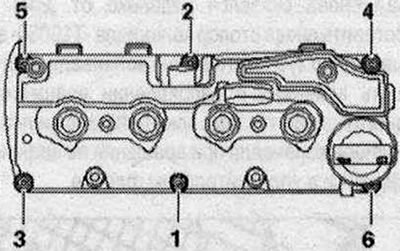

Kryt hlavy valcov - krútiaci moment a postupnosť uťahovania
Utiahnite skrutky krytu hlavy valcov v poradí "1...6" na krútiaci moment 9 Nm. Uistite sa, že v polohe krytu hlavy valcov nie sú žiadne deformácie.
