Układ wydechowy składa się z rury spustowej, katalizatora, rury pośredniej i tłumika, rury wydechowej i tłumika.
Wyjmowanie
Każdą sekcję układu wydechowego można zdemontować niezależnie od pozostałych.

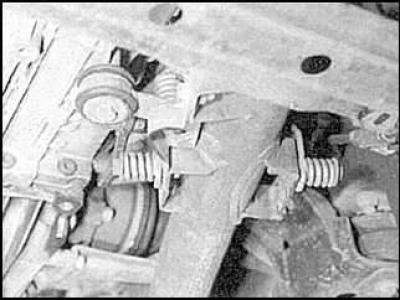

Mocowanie rury dolotowej spalin

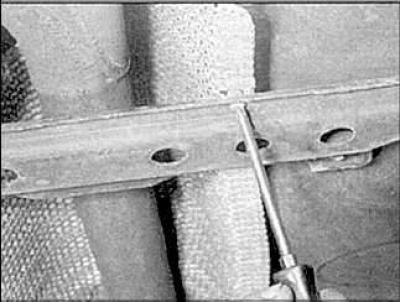

Rura wlotowa (w tym konwerter katalityczny w modelach z silnikiem 1Z i AHU)

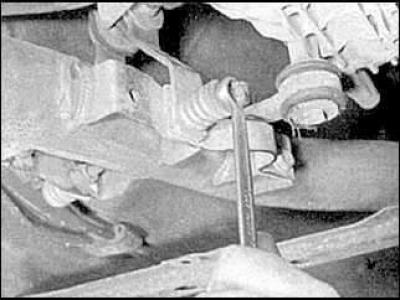

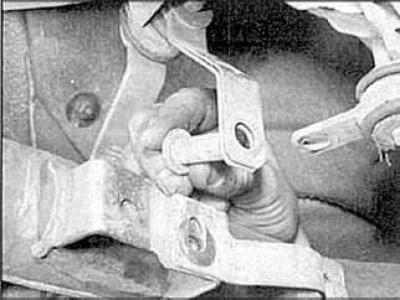

1. Zdejmij osłonę silnika od spodu i poprzeczkę znajdującą się za skrzynią biegów.
2. Odkręć śruby montażowe i elementy mocujące.

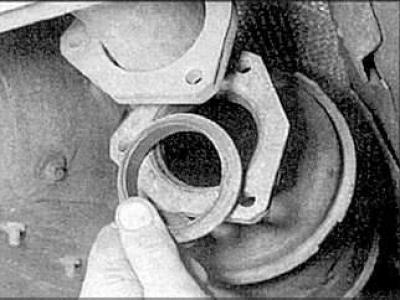

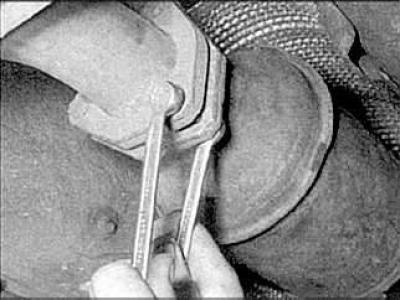

3. Odkręć nakrętki mocujące i odłącz rurę od kolektora wydechowego.
4. Odkręć śruby mocujące i zdejmij rurę wydechową.
Konwerter katalityczny (z wyjątkiem modeli z silnikiem 1Z i AHU)

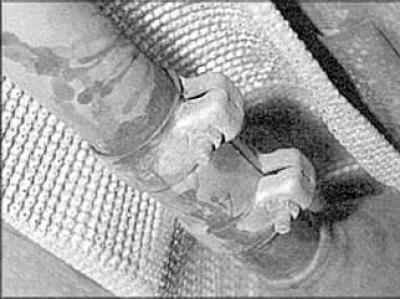

5. Odłączyć rurę wydechową od katalizatora.
6. Odkręć śruby mocujące i wyjmij katalizator.
Rura pośrednia

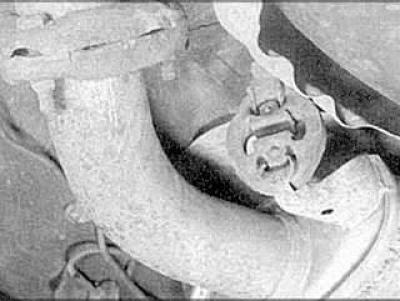

7. Odkręć śruby mocujące i odłącz rurę od katalizatora i tłumika.
8. Zdejmij rurę pośrednią.
Rura wydechowa i tłumik

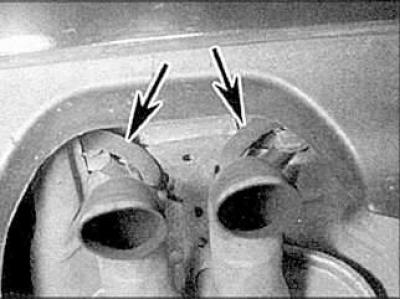

9. Odkręć śruby mocujące i zdejmij rurę pośrednią.
10. Wyjmij tłumik i rurę z mocowań.
Osłony termiczne
11. Aby zdjąć ekrany należy odkręcić śruby mocujące.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
