Spis treści: Nakaz wykonania ↓ Moduł poduszki powietrznej kierowcy ↓ Moduł poduszki powietrznej pasażera ↓ Moduł poduszki powietrznej pasażera ↓ Jednostka sterująca elektroniczna ↓ Moduł kontaktowy ↓ Akumulator i transformator układu… ↓
Nakaz wykonania
1. Odłącz ujemny przewód akumulatora.

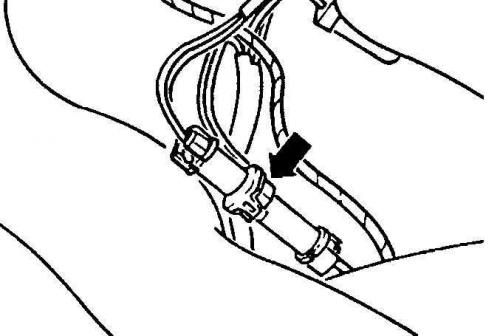

2. Odłącz przewody zasilające system.

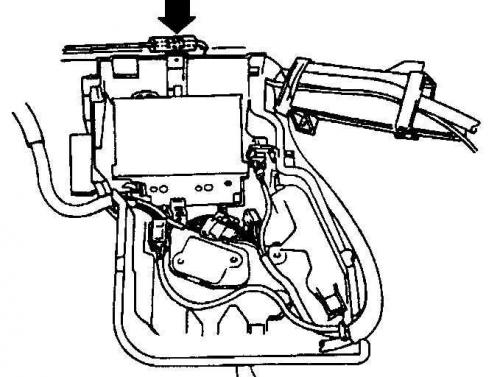

3. W modelach wyprodukowanych przed lipcem 1992 r. złącze przyłączeniowe układu poduszek powietrznych (wskazane strzałką) znajduje się pod konsolą środkową.
4. W modelach wyprodukowanych w okresie od lipca 1992 r. do czerwca 1995 r. złącze układu poduszek powietrznych (wskazane strzałką) znajduje się za schowkiem na rękawiczki.
Moduł poduszki powietrznej kierowcy
Wyjmowanie

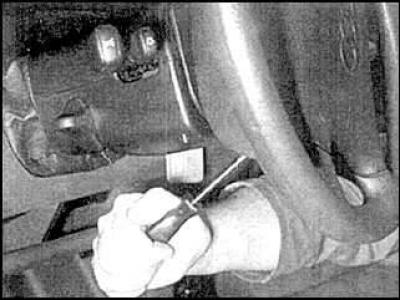

1. Odkręć śruby mocujące.

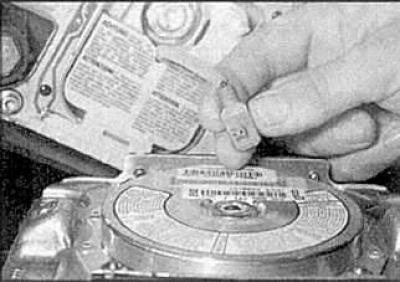

2. Wyjmij moduł poduszki powietrznej i odłącz złącze połączeniowe.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Moduł poduszki powietrznej pasażera
(modele wyprodukowane przed lipcem 1992 r)
Wyjmowanie
1. Wyjmij schowek.
2. Odkręć śruby uchwytu montażowego i opuść moduł.
3. Odłącz złącza połączeniowe i wyjmij moduł.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Moduł poduszki powietrznej pasażera
(modele wyprodukowane po lipcu 1992 r)
Wyjmowanie
1. Wyjmij schowek.
2. Odkręć nakrętki i śruby mocujące i zdejmij podporę.
3. Odłącz złącze połączeniowe modułu.
4. Odkręć śrubę mocującą i wyjmij moduł poduszki powietrznej.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Jednostka sterująca elektroniczna
Wyjmowanie
1. Zdejmij konsolę środkową.
2. Odkręcić nakrętki mocujące (1), odłączyć złącze przyłączeniowe (2) i wyjąć jednostkę sterującą elektroniką.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Moduł kontaktowy
Wyjmowanie
1. Zdejmij kierownicę.

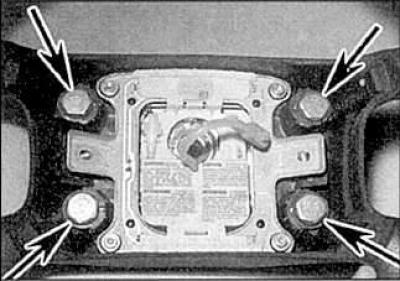

2. Zaznacz miejsce montażu modułu stykowego i odkręć śruby montażowe (strzałki). Wyjmij moduł.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Akumulator i transformator układu poduszek powietrznych
(modele wyprodukowane przed 1993 rokiem)
Wyjmowanie
1. Zdejmij tylne siedzenie.
2. Odłącz złącze połączeniowe, odkręć nakrętki/śruby mocujące i wyjmij moduł.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
