Ultradźwiękowy system bezpieczeństwa wnętrza

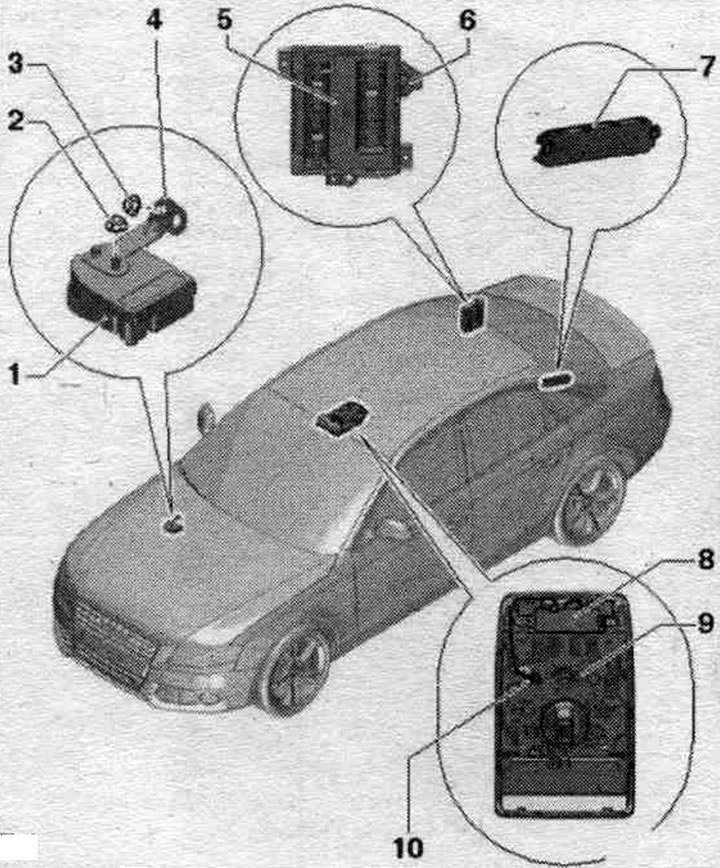

Moduł nadawczo-odbiorczy 1 systemu bezpieczeństwa wnętrza "G303" i zastosowane zabezpieczenie przed nieautoryzowanym holowaniem oraz układ antykradzieżowy. czujnik J529 jest połączony w jeden komponent – czujnik alarmu antykradzieżowego G578. W związku z tym konsola środkowa, używana z systemem komfortu J393, z zainstalowaną opcją alarmu antykradzieżowego, ma tylko dwóch abonentów magistrali LIN.
1. Sygnał alarmowy "H12".
2. Nakrętka: 5 Nm.
3. Nakrętka: 7 Nm.
4. Uchwyt sygnału dźwiękowego alarmu antykradzieżowego "N12".
5. Centralny układ komfortu "J393".
6. Wspornik jednostki sterującej.
7. Antena zamka centralnego i alarmu antykradzieżowego "R47": wbudowana w tylną szybę.
8. Czujnik alarmu antykradzieżowego "G578".
9. Przednie oświetlenie wnętrza/lampka do czytania.
10. Czujnik systemowy. zabezpieczenie przedziału pasażerskiego z przodu: można wymienić tylko razem z czujnikiem alarmu antykradzieżowego "G578".
Wyjmowanie i instalacja wyłącznika systemu bezpieczeństwa wnętrza "E183"/wyłącznika alarmu antykradzieżowego "E217"

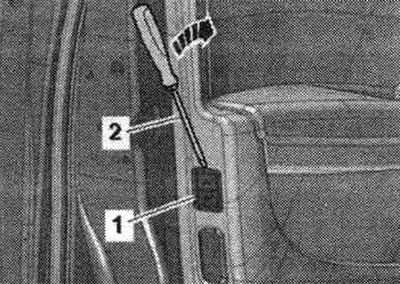

Wyłącz zapłon. Ostrożnie wyjmij wtyczkę "1" z listwy wykończeniowej drzwi "strzałka" za pomocą małego śrubokręta "2". Odłącz wtyczkę.

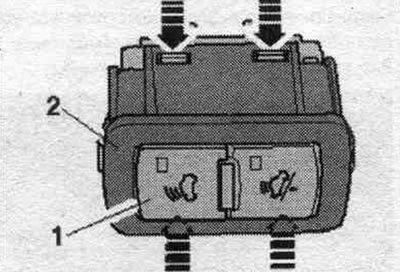

Ostrożnie zwolnij zatrzaski strzałek za pomocą małego śrubokręta. Wyjąć przełącznik dezaktywacji zabezpieczeń wewnętrznych "E183"/przełącznik alarmu antykradzieżowego "E217" "poz. 1" z panelu "2" w kierunku tylnym.
Montaż odbywa się w odwrotnej kolejności.
Czujnik alarmu antykradzieżowego "G578", wymontowanie i zamontowanie

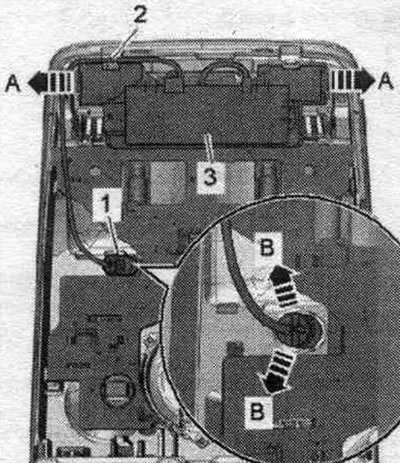

Zdejmij przednią lampę oświetlenia wewnętrznego/indywidualnego. Odłącz zaciski "strzałka B" i wyjmij czujnik systemu antykradzieżowego. "poz. 1" z lampy oświetlenia wewnętrznego/lampy oświetlenia indywidualnego. Odłącz przewód elektryczny "2". Odblokuj zaciski "strzałka A" i wyjmij czujnik alarmu antykradzieżowego. "G578" "poz. 3" z lampy oświetlenia wewnętrznego/lampy oświetlenia indywidualnego.

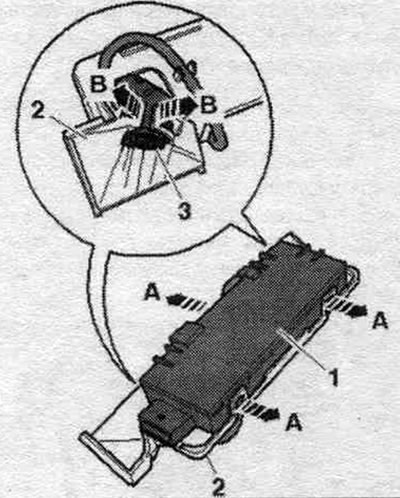

Naciśnij zaciski mocujące w kierunku "strzałki A" i wyjmij czujnik systemu antykradzieżowego. "G578" "poz. 1" z mocowania "2". Odblokuj zaciski mocujące "strzałka B" i wyjmij czujniki "3" systemu antykradzieżowego. z zapięcia.
Montaż odbywa się w odwrotnej kolejności. Zainstaluj oświetlenie wewnętrzne/lampkę do czytania na pasie ruchu. części kabiny.
Demontaż i montaż alarmu "H12"

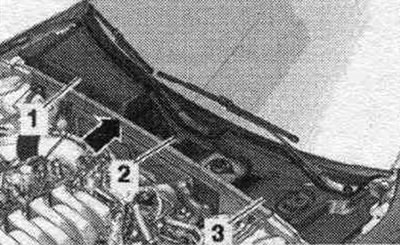

Samochody wyprodukowane przed 05.2008: Odblokuj i zdejmij obudowę korka spustowego wody "1" i "2". Zignoruj "poz. 3" i "strzałkę".

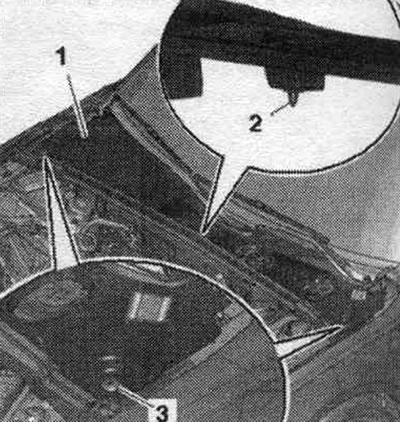

W pojazdach wyprodukowanych od 06.2008: Odkręcić śruby "3". Odpiąć zaciski "2" od mocowań i zdjąć pokrywę korka spustowego wody "1".

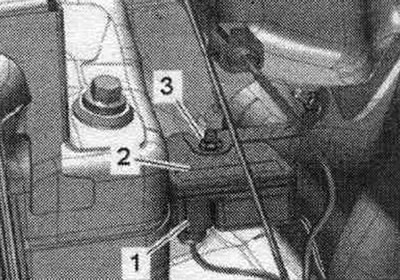

Wszystko: Odkręcić nakrętkę "3". Odłączyć złącze wtykowe "1". Wyciągnąć klakson systemu alarmowego do góry. "H12" "poz. 2".
Montaż odbywa się w odwrotnej kolejności. Zamontuj element mocujący w zagłębieniu w uchwycie.
