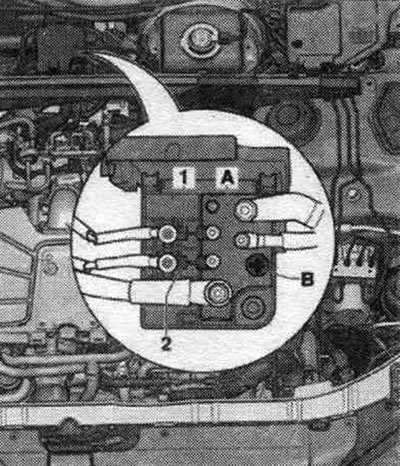

Rozdzielacz 2 do zacisku 30 "TV22" z gniazdem do rozruchu silnika z zewnętrznego źródła prądu rozrusznika "U6" do października 2011 r
Miejsce montażu: w komorze silnika - w środkowej części skrzynki odpływowej wody.
A. Rozdzielacz 2 zaciski 30 "TV22".
B. Gniazdo do rozruchu z zewnętrznego źródła zasilania "U6".
1. Bezpiecznik 1 (30) "S204".
2. Bezpiecznik 2 (30) "S205".
Bezpieczniki na rozdzielaczu 2 zaciski 30 "TV22" z gniazdem do rozruchu silnika z zewnętrznego źródła "U6"
| Numer | Oznaczenie na obwodzie elektrycznym | Wartość nominalna | Funkcja/komponent | Terminal |
| 1 | Bezpiecznik 1 (30) "S204" | 40 A 60 A | System sterowania. wentylator 400 W System sterowania. wentylator 600 W | 30 |
| 2 | Bezpiecznik 2 (30) "S205" | 40 A | Sterowanie wentylatorem 400 W | 30 |

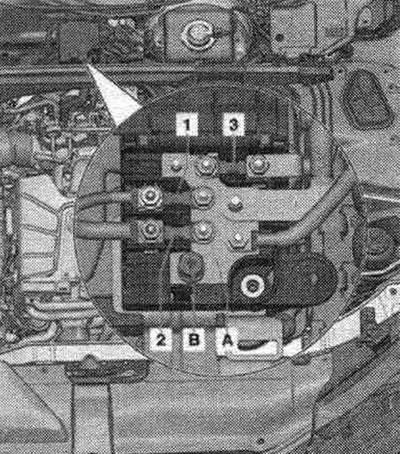

Rozdzielacz 2 do zacisku 30 "TV22" z gniazdem do rozruchu silnika z zewnętrznego źródła "U6" od listopada 2011 r
Miejsce montażu w pojazdach od listopada 2011 r.: w komorze silnika - w środkowej części korka spustowego wody.
A. Rozdzielacz 2 zaciski 30 "TV22".
B. Gniazdo do rozruchu z zewnętrznego źródła zasilania "U6".
1. Bezpiecznik 1 (30) "S204".
2. Bezpiecznik 2 (30) "S205".
3. Bezpiecznik 3 (30) "S206".
Bezpieczniki na rozdzielaczu 2 zaciski 30 "TV22" z gniazdem do rozruchu silnika z zewnętrznego źródła "U6"
| Numer | Oznaczenie na obwodzie elektrycznym | Wartość nominalna | Funkcja/komponent | Terminal |
| 1 | Bezpiecznik 1 (30) "S204" | 40 A 60 A | System sterowania. wentylator 400 W System sterowania. wentylator 600 W | 30 |
| 2 | Bezpiecznik 2 (30) "S205" | 40 A | Sterowanie wentylatorem 400 W | 30 |

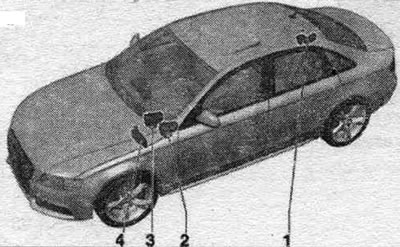

Przekaźnik
1. Skrzynka przekaźników/bezpieczników F "SF": Elementy: "J9", "J84", "J807".
1. Przekaźnik izolacji akumulatora "J7"; Miejsce montażu: w wnęce koła zapasowego, obok drugiego akumulatora.
2. Skrzynka przekaźników i bezpieczników z wykorzystaną siecią pokładową "J519": Jednostki: "J160", "J318", "J329", "J413", "J601", "J608", "J910".
3. Skrzynka przekaźników i bezpieczników 3-sekcyjna: Jednostki: "J359", "J360", "J604".
4. Skrzynka przekaźników/bezpieczników B "SB": Jednostki: "J17", "J53", "J151", "J179". "J271", "J299", "J317", "J496", J695-, "J696", "J757". "J832". "J976".

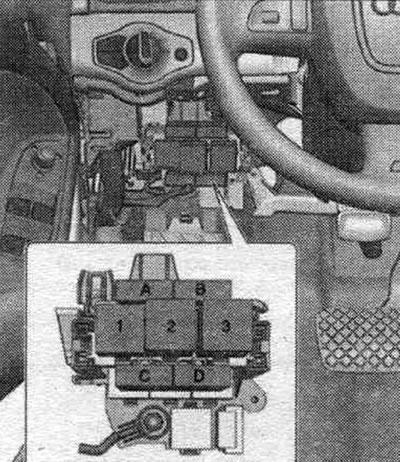

Skrzynka przekaźników i bezpieczników 3-sekcyjna
Skrzynka przekaźników/bezpieczników z trzema pinami dla pojazdów z kierownicą po lewej stronie znajduje się pod deską rozdzielczą. po stronie kierowcy, na skrzynce przekaźników i bezpieczników z używaną siecią pokładową "J519" i połączeniem gwintowanym.
C. Dodatkowy bezpiecznik. grzałka "S126" 40A.
D. Bezpiecznik 2 dodatkowego ogrzewania "S328" 60 A.

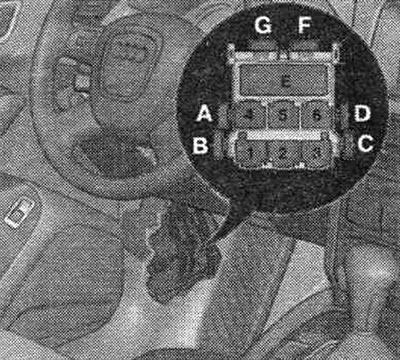

6-pinowa skrzynka przyłączeniowa na słupku A po stronie kierowcy
Miejsce montażu 6-pinowego modułu przełączającego na słupku A po stronie kierowcy, w pojazdach z kierownicą po lewej stronie: na słupku A w przestrzeni na nogi kierowcy, za osłoną boczną.
F. Bezpiecznik termiczny 1 regulatora przedniego fotela. przejście. "S46", 15 A.
G. Bezpiecznik termiczny 1 regulatora fotela kierowcy. "S44".

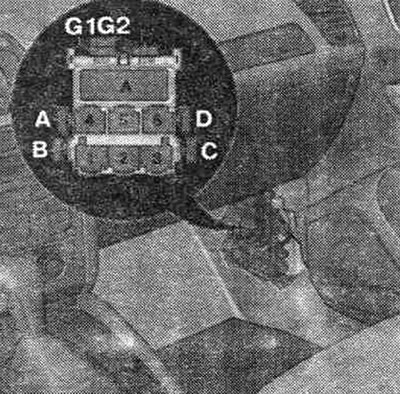

6-pinowa skrzynka przyłączeniowa na słupku A po stronie pasażera z przodu
Miejsce montażu 6-pinowego bloku przełączającego na słupku A z przodu. passage, dla pojazdów z kierownicą z lewej strony: na słupku A w przestrzeni na nogi trans. przejście, za bocznym panelem.

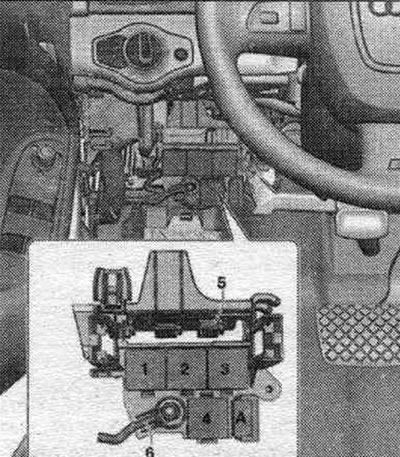

Skrzynka przekaźników i bezpieczników ze sterownikiem zasilania pokładowego "J519"
Skrzynka przekaźników/bezpieczników "J519" dla pojazdów z kierownicą po lewej stronie znajduje się pod deską rozdzielczą po stronie kierowcy.
A. Zastosowano bezpiecznik 1 ABS "S123" 40 A.

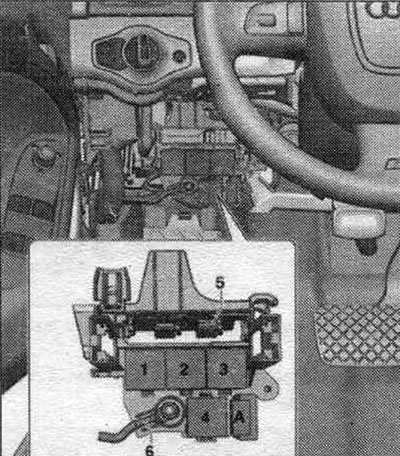

Skrzynka przekaźników i bezpieczników ze sterownikiem zasilania pokładowego "J519"
Skrzynka przekaźników/bezpieczników z używaną siecią pokładową "J519" znajduje się pod panelem przednim po stronie kierowcy.
1. Nieużywane.
2. Przekaźnik pompy obiegowej "J160".
2. Przekaźnik klaksonu "J413".
2. Przekaźnik pompy próżniowej "J318".
2. Przekaźnik lusterka wstecznego wewnętrznego. typ z funkcją automatycznego ściemniania "J910".
3. Przekaźnik mocy kl. 15. J329-.
4. Używany pilot zdalnego sterowania. alarm antykradzieżowy do taksówek "J601".
Skrzynka przekaźników i bezpieczników 3-sekcyjna
Skrzynka przekaźników/bezpieczników z trzema pinami dla pojazdów z kierownicą po lewej stronie znajduje się pod deską rozdzielczą. po stronie kierowcy, na skrzynce przekaźników i bezpieczników z używaną siecią pokładową "J519" i połączeniem gwintowanym.
1. Zastosowano dodatkową nagrzewnicę powietrza "J604".
2. Przekaźnik ogrzewania małej mocy "J359".
3. Przekaźnik ogrzewania dużej mocy "J360".

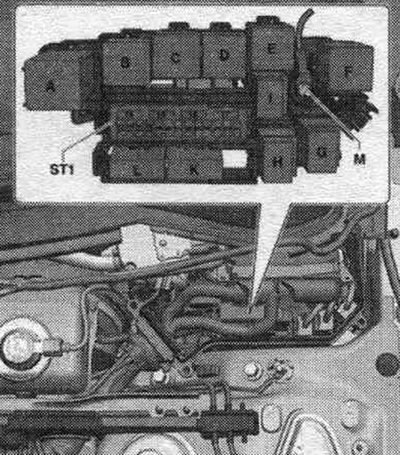

Skrzynka przekaźników/bezpieczników B "SB"
Skrzynka bezpieczników/przekaźników B "SB" dla pojazdów z kierownicą po lewej stronie znajduje się w skrzynce przyłączeniowej skrzynki spustowej wody po stronie kierowcy.
A. Zastosowano automatyczny układ świec żarowych "J179".
A. Przekaźnik zasilania podzespołów silnika "J757".
B. Przekaźnik rozrusznika "J53".
B. Przekaźnik 2 rozrusznika "J695".
C. Przekaźnik pompy powietrza wtórnego "J299".
D. Przekaźnik mocy kl. 30 "J317".
D. Przekaźnik zasilania systemu. Motronic "J271".
E. Przekaźnik pompy paliwa "J17".
E. Dodatkowy przekaźnik pompy paliwa "J832".
E. Przekaźnik recyrkulacji płynu chłodzącego po wyłączeniu silnika "J151".
E. Przekaźnik dodatkowej pompy układu. chłodzenie "J496".
E. Przekaźnik układu chłodzenia skrzyni biegów "J696".
E. Przekaźnik zasilania podzespołów silnika 2 "J976".
F. nie jest używany.
