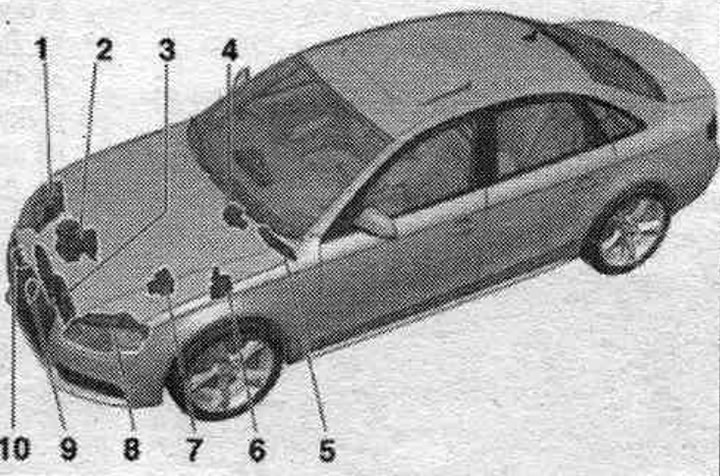

Jednostki sterujące z przodu pojazdu
1. Używana lampa wyładowcza po prawej stronie "J344".
2. Zastosowano dodatkowy grzejnik. J364-.
3. Używany wentylator chłodnicy "J293"/wentylator chłodnicy "V7".
3. Zastosowano 2 wentylatory chłodnicy "J671"/wentylator chłodnicy 2 "V177".
4. Używany silnik wycieraczek "J400".
5. Zastosowano silnik "J623".
6. Zastosowano automatyczną skrzynię biegów "J217"/Skrzynię biegów mechatroniczną z podwójnym sprzęgłem "J743".
7. Zastosowano ABS "J104".
8. Używana lampa wyładowcza po lewej stronie "J343".
9. Używany otwieracz bramy garażowej "J530".
10. Zastosowano adaptacyjny tempomat "J428".

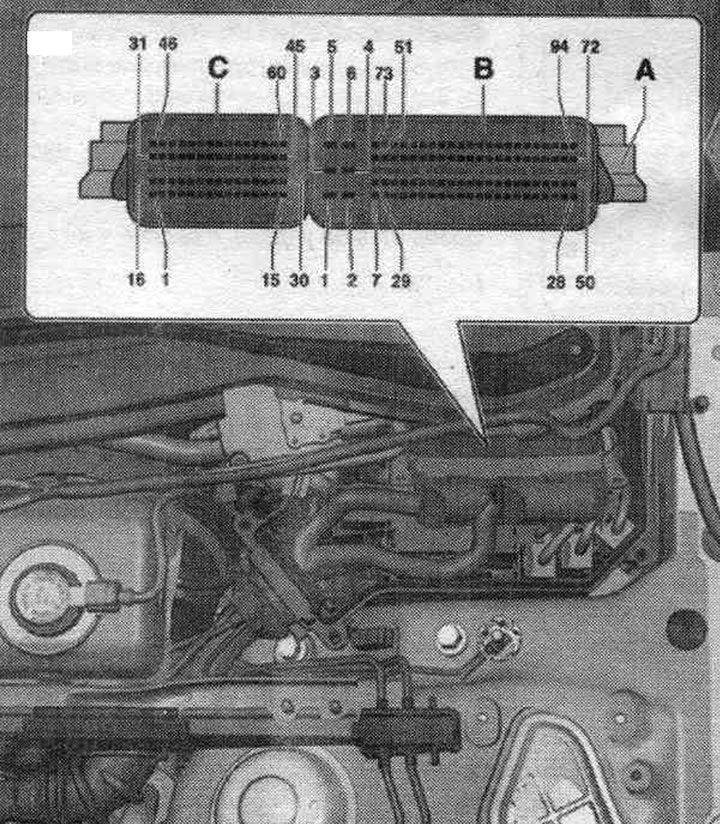

Jednostka sterująca silnikiem "J623"
Silnik "J623" montowany jest w pojeździe z kierownicą po lewej stronie w skrzynce przyłączeniowej odpływu wody po stronie kierowcy.
A. Używany silnik "J623".
B. Złącze wtykowe 94-stykowe w wiązce przewodów "T94".
C. Złącze wtykowe 60-stykowe w wiązce przewodów "T60".

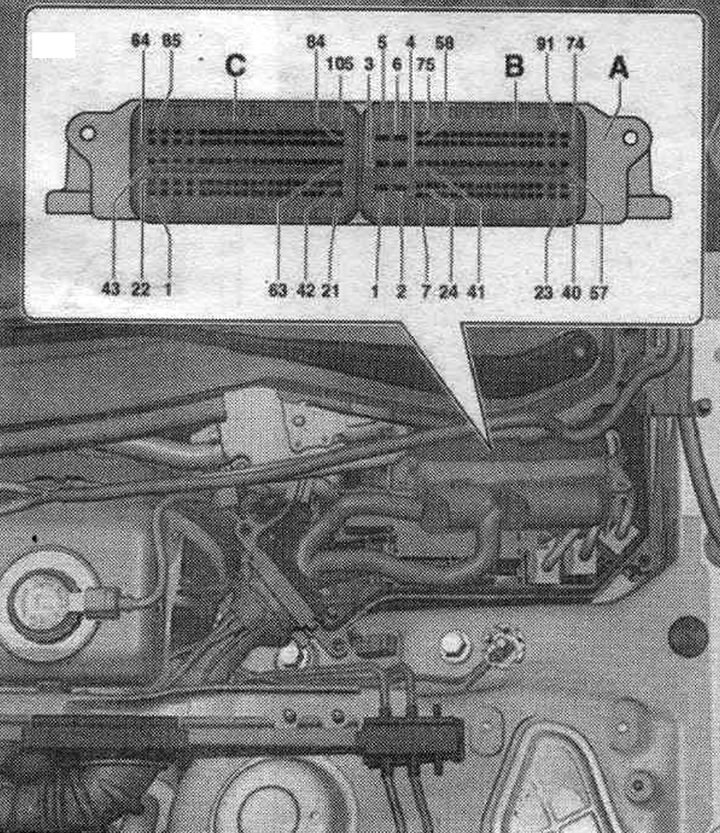

Miejsce montażu sterownika silnika "J623" (z "T91" i "T105"): w skrzynce przyłączeniowej skrzynki odpływowej wody po stronie kierowcy
A. Używany silnik "J623".
B. Złącze wtykowe 91-pinowe "T91".
C. Złącze wtykowe 105-pinowe "T105".

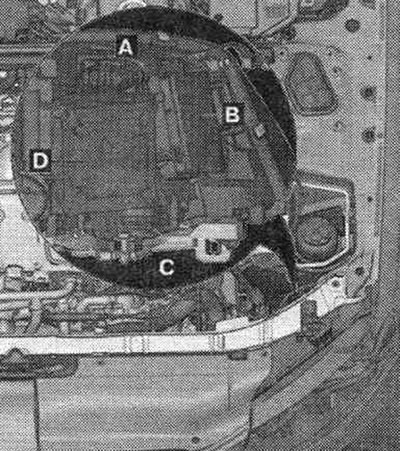

Sterownik lampy wyładowczej lewej "J343"
Miejsce montażu: na lewym reflektorze.
A. Złącze wtykowe 14-pinowe "T14a".
B. Używana lampa wyładowcza po lewej stronie "J343".
C. Moduł zasilania lewego reflektora "J667".
D. Moduł LED z lewej strony świateł do jazdy dziennej i świateł postojowych "L176".

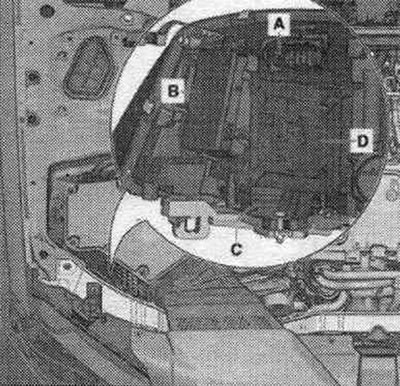

Sterownik lampy wyładowczej prawej "J344"
Miejsce montażu: na prawym reflektorze.
A. Złącze wtykowe 14-pinowe "T14b".
B. Używana lampa wyładowcza po prawej stronie "J344".
C. Moduł zasilania prawego reflektora "J668".
D. Moduł LED z prawej strony świateł do jazdy dziennej i świateł postojowych "L177".

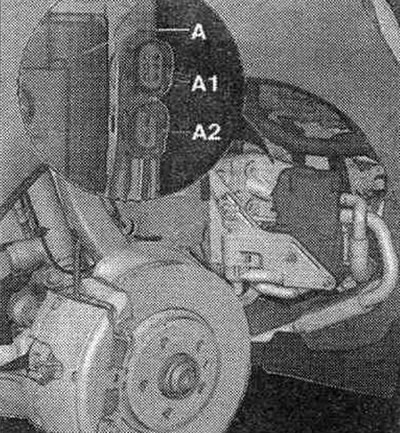

Jednostka sterująca dodatkowym ogrzewaniem "J364"
Miejsce montażu: za prawym nadkolem.
A. Zastosowano dodatkowy grzejnik.
A1. Złącze wtykowe 6-pinowe "T6a".
A2. Złącze wtykowe 2-pinowe "T2ds".

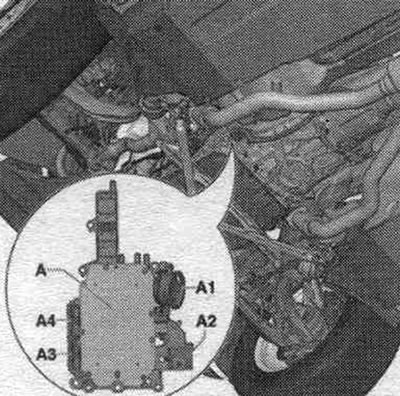

Sterownik automatycznej skrzyni biegów "J217"/Mechatroniczna skrzynia biegów z podwójnym sprzęgłem "J743"
Miejsce montażu: w obudowie skrzyni biegów.
A. Zastosowano automatyczną skrzynię biegów "J217"/Skrzynię biegów mechatroniczną z podwójnym sprzęgłem "J743".
A1. Złącze wtykowe 16-pinowe "T16r".
A2. Złącze wtykowe 8-pinowe "T8al".
AZ. Złącze wtykowe 4-pinowe "T14h".
A4. Złącze wtykowe 14-pinowe "T14i".

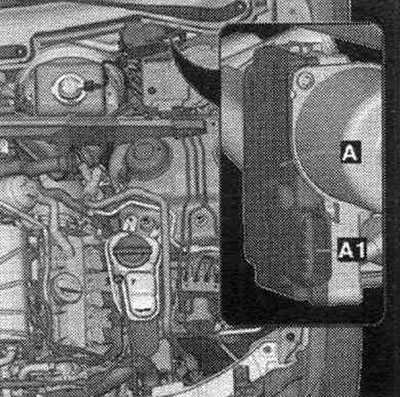

Jednostka sterująca silnikiem wycieraczek szyby przedniej "J400"
Miejsce montażu: w skrzynce odpływowej.
A. Używany silnik wycieraczek szyby przedniej "J400".
A1. Złącze wtykowe 4-pinowe "T4g".

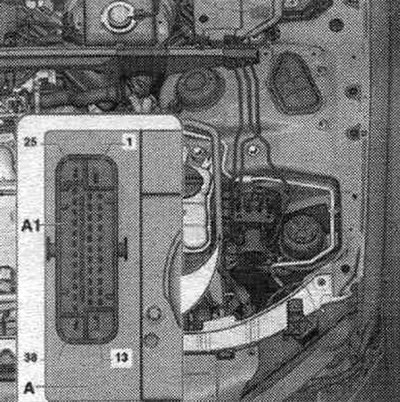

Jednostka sterująca ABS "J104"
Miejsce montażu: w komorze silnika, po lewej stronie.
A. Zastosowano ABS "J104".
A1. Złącze wtykowe 38-pinowe "T38a".

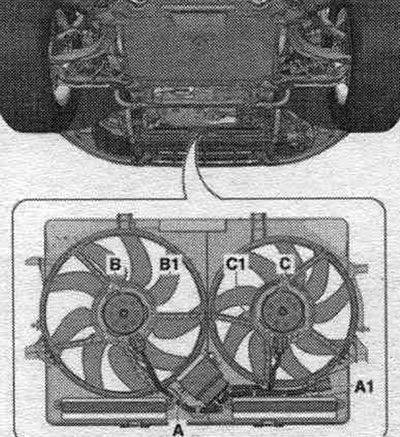

Wentylator chłodnicy 400W lub 600W
Miejsce montażu: na grzejniku. Wentylator chłodnicy 2 "V177" dostępny w magazynie w zależności od wersji silnika.
A. Używany wentylator chłodnicy "J293".
A1. Złącze wtykowe 4-pinowe, czarne "T4bi".
B. Wentylator chłodnicy "V7".
B1. Złącze wtykowe 2-pinowe, czarne "T2kl".
C. Wentylator chłodnicy 2 "V177".
C1. Złącze wtykowe 2-pinowe, czarne "T2km".

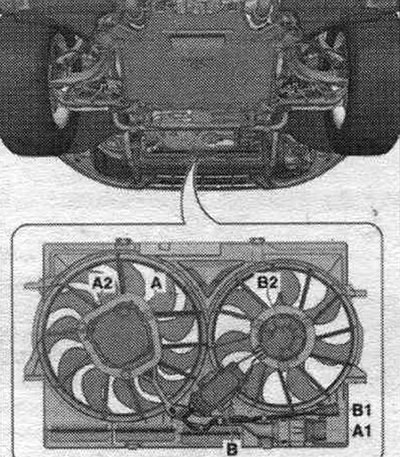

Wentylator chłodnicy 800W lub 1000W
Miejsce montażu: na grzejniku.
A. Używany wentylator chłodnicy "3293".
A1. Złącze wtykowe 4-pinowe "T4bm".
A2. Wentylator chłodnicy "V7".
P. Użyto 2 wentylatorów chłodnicy "J671".
B1. Złącze wtykowe 4-pinowe "T4bl".
B2. Wentylator chłodnicy 2 "V177".

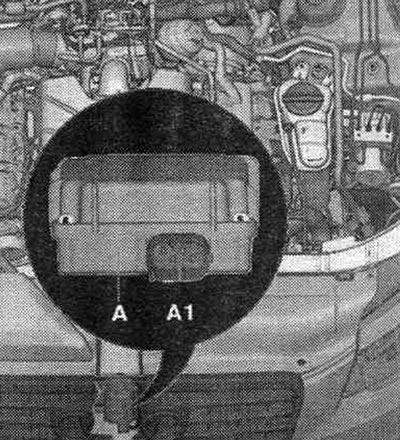

Jednostka sterująca otwieraczem bramy garażowej "J530"
Miejsce montażu: w środkowej części osłony chłodnicy.
A. Zarządzanie blokiem. otwieranie bramy garażowej "J530".
A1. Złącze wtykowe 4-pinowe "T4a".

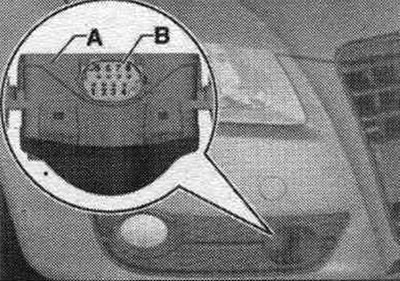

Jednostka sterująca adaptacyjnym tempomatem "J428"
Miejsce montażu: na osłonie zderzaka, z przodu po prawej stronie
A. Zastosowano adaptacyjny tempomat "J428".
B. Złącze wtykowe 8-pinowe, czarne "T8a".
