Skrzynka przekaźników i bezpieczników w bagażniku, jednostki sterujące
1. Skrzynka bezpieczników F "SF".
2. Użyto asystenta parkowania "J446".
3. Rama montażowa: do jednostek sterujących.; dla pojazdów bez haka holowniczego, dla pojazdów bez niezależnego ogrzewania.
4. Zastosowano rozpoznanie przyczepy "J345".
5. Odbiornik autonomiczny. nagrzewnica "R64".
6. Rama montażowa: do jednostek sterujących dla pojazdów z hakiem holowniczym, dla pojazdów z ogrzewaniem postojowym.
7. Zastosowano elektryczne, mechaniczne hamulce postojowe "J540".
8. Rama montażowa: do jednostek sterujących.
9. Centralny układ komfortu "J393".
10. Używane pojazdy specjalne "J608": po prawej stronie w bagażniku. przedział.
11. Używany interfejs systemowy. określenie położenia pojazdu "J843".
12. Używane kamery tylne. wpisz "J772".
13. Rama montażowa: do jednostek sterujących.
14. Korzystano z rejestracji elektronicznej. amortyzacja "J250".
Moment dokręcania skrzynki bezpieczników F "SF"
1. Skrzynka bezpieczników F "SF".
2. Skrzynki bezpiecznikowe.
4. Nakrętka - 3 Nm.
5. Przekaźnik /używany.

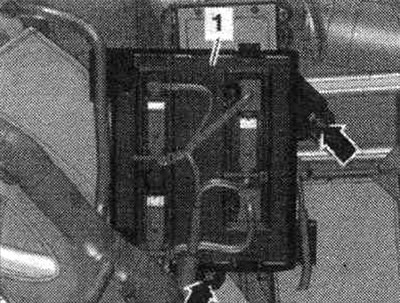

Moment dokręcania ramy montażowej centralnej jednostki sterującej systemami komfortu "J393"
Dokręć nakrętki strzałkowe momentem 3 Nm.
1. Rama montażowa.

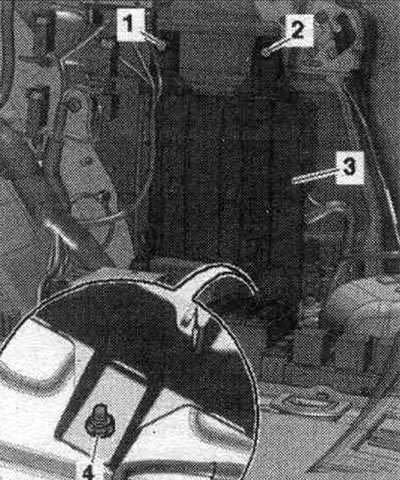

Moment dokręcania ramy montażowej jednostki sterującej dla pojazdów specjalnych "J608"
Dokręć śruby "1" i "2" momentem 3 Nm. Dokręć nakrętkę "4" momentem 3 Nm.
3. Rama montażowa.
Wyjmowanie i instalacja centralnej jednostki sterującej komfortem "J393"

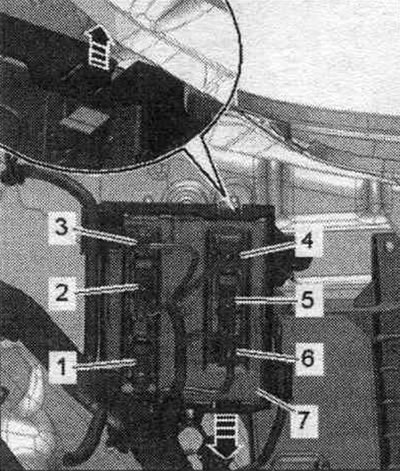

W przypadku wymiany używanego egzemplarza należy wybrać tryb wyszukiwania usterek z przewodnikiem. lub funkcję "Wymiana" dla odpowiedniej używanej części. Otwórz prawy panel boczny bagażnika. Odłączyć zaciski "strzałkowe" i wyjąć centralny, używany system Comfort "J393" "poz. 7" z ramki montażowej. Ostrożnie odłącz złącza "4" i "6" oraz złącze antenowe "3". Odłącz złącza wtykowe "1, 2, 5".

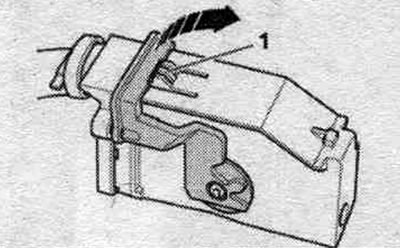

Aby odłączyć el. naciśnij przycisk blokujący "1" złącza wtykowego, obróć uchwyt blokujący "w kierunku strzałki" i rozłącz złącze wtykowe. Zdjąć środek, używany system Comfort "J393".
Montaż odbywa się w odwrotnej kolejności.
Wyjmowanie i instalacja skrzynki bezpieczników F "SF" w bagażniku po prawej stronie

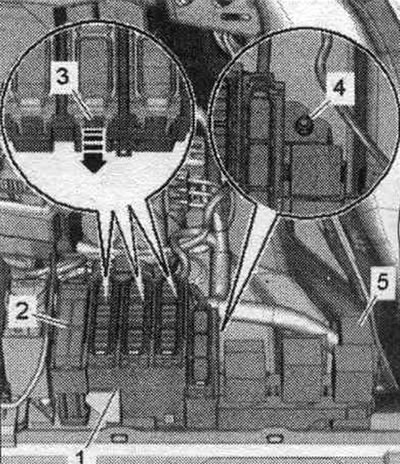

Odłącz przewód uziemiający od akumulatora przy wyłączonym zapłonie. Otwórz pokrywę bagażnika po prawej stronie. Odblokuj zaciski "3" w kierunku "strzałki" i wypchnij bloki bezpieczników "2" z powrotem ze skrzynki bezpieczników F. Odkręć nakrętkę "4". Wyjmij skrzynkę bezpieczników F "poz. 1" z korpusu. Odłączyć skrzynkę bezpieczników od skrzynki przekaźników. Wyjąć przekaźnik "5" i jednostki sterujące.

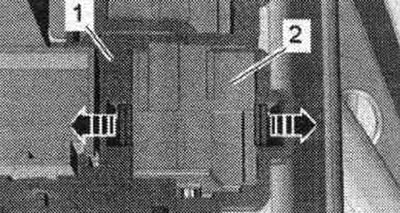

Odblokuj zaciski "strzałka" i wypchnij blok przekaźników "2" z uchwytu "1". Wyjmij blok bezpieczników F; w tym celu odepnij zaciski kablowe, jeśli są obecne.

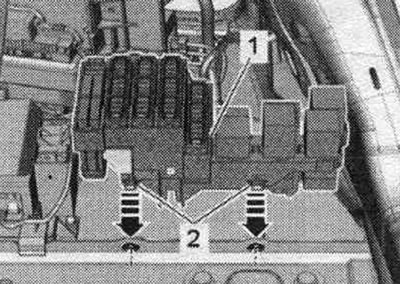

Montaż odbywa się w odwrotnej kolejności. Zamontuj skrzynkę bezpieczników F "1", upewniając się, że prowadnice "2" są prawidłowo zamocowane w mocowaniach "strzałek". Podłącz akumulator.
