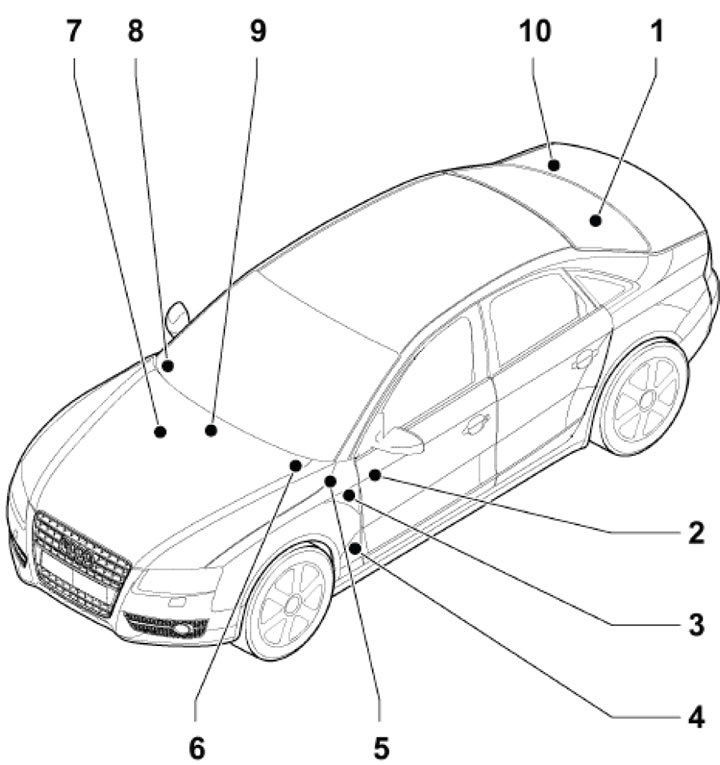

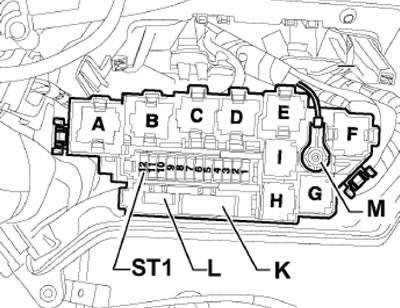

13.1. Lokalizacja bloków montażowych przekaźników i bezpieczników 1. Uchwyt bezpiecznika A "SA" (zobacz ilustrację 13.2), drugi bezpiecznik akumulatora (w pobliżu drugiej baterii) i bezpiecznik odcinający akumulator (w pobliżu drugiej baterii); 2. Uchwyt bezpiecznika C "SC" (zobacz ilustracje 13.3 a-b); 3. Uchwyt przekaźnika i bezpiecznika z jednostką sterującą zasilaniem pokładowym (zobacz ilustrację 13.4); 4. Złącze 6-stykowe na dole lewego słupka A, za listwą boczną (zobacz ilustrację 13.5); 5. Przekaźnik 3-stykowy i uchwyt bezpiecznika dla modeli z silnikiem Diesla (zobacz ilustrację 13.6); 6. Uchwyt bezpiecznika B "SB" (zobacz ilustrację 13.7); 7. 6-stykowa stacja przyłączeniowa na dole prawego słupka A, za listwą boczną (zobacz ilustrację 13.8); 8. Uchwyt bezpiecznika D "SD" (zobacz ilustrację 13.9); 9. Skręcenie 2 przewodów (TV22) zacisku 30 i zacisku U6 rozruchu silnika z akumulatora pomocniczego (zobacz ilustrację 13.10); 10. Uchwyt bezpiecznika F "SF" (zobacz ilustrację 13.11)

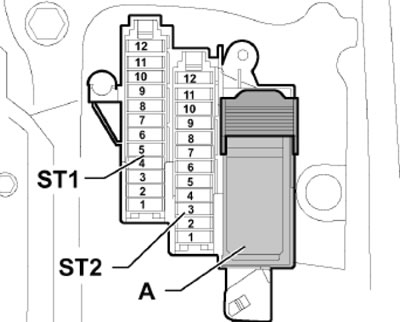

13.2. Uchwyt bezpiecznika A "SA" (na dodatnim biegunie akumulatora w bagażniku) A - Zapłonnik (N₂53) awaryjne odłączenie akumulatora; 1. Bezpiecznik (SA1) zasilania pokładowego i zasilania podzespołów silnika, 110 A, zacisk 30; 2. Bezpiecznik (SA2) do zasilania pokładowego i zasilania podzespołów silnika, 110 A, zacisk 30; 3. Bezpiecznik (SA3), zacisk 30: pojazd szkoleniowy - 40 A, pojazd wynajmowany - 50 A, pojazd służbowy - 110 A; w modelach RHD - bezpiecznik 1-3 sterownika ABS (80 A)

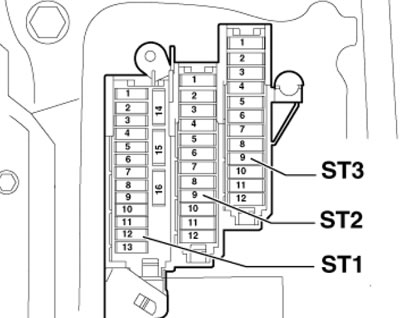

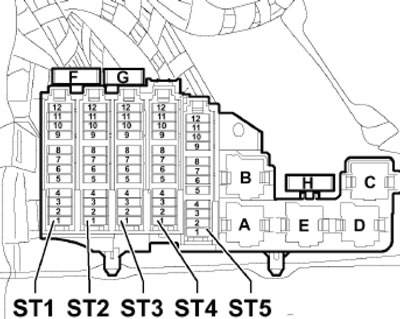

13.3a. Uchwyt bezpiecznika C "SC" (za lewą osłoną deski rozdzielczej), modele do 2009 roku włącznie
13.3b. Uchwyt bezpiecznika C "SC" (za lewą osłoną deski rozdzielczej), modele od 2010 włącznie
- Uchwyt bezpiecznika ST1 nr 1 (czarny), zacisk 15
- Uchwyt bezpiecznika ST2 nr 2 (brązowy)
- Uchwyt bezpiecznika ST3 nr 3 (czerwony)
Tabela objaśniająca do ilustracji 13.3a-b
| Numer w uchwycie | Oznaczenia na schematach | Aktualny, A | Łańcuch | Terminal |
| Bezpieczniki w uchwycie ST1 | ||||
| 1 | SC1 | 5 | Aktywna jednostka sterująca układem kierowniczym (J792) | 15 |
| 2 | SC2 | 5 | Czujnik pedału sprzęgła (F36), czujnik pedału sprzęgła do rozruchu silnika (F194) i czujnik położenia pedału sprzęgła (G476); w modelach z 2010 r. nieużywany | 15 |
| 3 | SC3 | 5 | Uniwersalny pilot zdalnego sterowania (E284) i jego jednostka sterująca (J530) | 15 |
| 4 | SC4 | 10 | Jednostka sterująca układu ostrzegania o opuszczeniu pasa ruchu (J759) | 15 |
| 5 | SC5 | 5 | Czujnik jakości powietrza (G238) | 15 |
| 6 | SC6 | 5 | Sterowanie zasięgiem reflektorów (E102), jednostka sterująca zasięgiem reflektorów (J431), moduł wyjściowy mocy prawego reflektora (J668), jednostka sterująca obrotem i zasięgiem reflektorów (J745), silniki sterujące zasięgiem reflektorów (V48/V49) | 15 |
| 7 | SC7 | 5 | Moduł wyjściowy zasilania reflektora lewego (J667) | 15 |
| 8 | SC8 | 5 | Jednostka sterująca zasilaniem pokładowym (J519) | 15 |
| 9 | SC9 | 5 | W modelach sprzed 2009 roku - lusterko wsteczne wewnętrzne z automatycznym przyciemnianiem (Y7); w modelach od 2010 r. - jednostka sterująca ACC (J428) | 15 |
| 10 | SC10 | 5 | W modelach do 2009 roku - jednostka sterująca czujnika dźwigni selektora (J587) i elektrozawór blokady dźwigni selektora (N110); w modelach z 2010 r. i nowszych – patrz obwód bezpiecznika SC2 powyżej | 15 |
| 11 | SC11 | 5 | Ogrzewanie lewej/prawej dyszy spryskiwacza szyby przedniej (Z20/ Z21) | 15 |
| 12 | SC12 | 5 | Czujnik temperatury i ciśnienia płynu chłodzącego (G395) | 15 |
| 13 | SC13 | 5 | Złącze T18a | 15 |
| 14 | SC14 | 5 | Przełącznik świateł awaryjnych (E229), jednostka sterująca SRS (J234), jednostka wykrywania zajętości fotela (J706), lampka kontrolna świateł awaryjnych (HMI) | 15 |
| 15 | SC15 | 25 | Jednostka sterująca ABS (J104), uchwyt bezpieczników "ST2" w bloku "SC", uchwyt bezpieczników "ST1" w bloku "SD" i uchwyt bezpieczników "ST4" w bloku "SF" | 15 |
| 16 | SC16 | 40 | Przekaźnik rozrusznika "J53", przekaźnik rozrusznika nr 2 (J695), uchwyt bezpiecznika "ST1" z bezpiecznikiem "SB3" i uchwyt bezpiecznika "ST1" z bezpiecznikiem "SB12" | 15 |
| Bezpieczniki w uchwycie ST2 | ||||
| 1 | SC1 | 5 | W modelach do 2009 roku - przekaźnik pompy obiegowej (J160) dla modeli benzynowych 6-cylindrowych; w modelach od 2010 r. - lusterko wsteczne wewnętrzne z automatycznym przyciemnianiem (Y7) | 87 |
| 2 | SC2 | 5 | Czujnik położenia pedału sprzęgła (G476); W modelach sprzed 2009 roku - dodatkowo wyłącznik pedału sprzęgła (F36), wyłącznik pedału sprzęgła do uruchamiania silnika (F194) | 87 |
| 3 | SC3 | 20 | Pompa napełniająca układ paliwowy (G6) do modeli z silnikiem Diesla | 87 |
| 25 | Jednostka sterująca pompą paliwa (J538) modele benzynowe | |||
| 4 | SC4 | Przed 2009 r. - 5A, od 2010 r. - 10 A | Przekaźnik pompy obiegowej (J160) Modele benzynowe 6-cylindrowe; w modelach od 2010 r. - dodatkowy sterownik dozowania dodatków (J880) | 15 |
| 5 | SC5 | 30 | Jednostka sterująca zasilaniem pokładowym (J519) | 30 |
| 6 | SC6 | 10 | Jednostka sterująca ABS (J104) Modele LHD | 30 |
| 7 | SC7 | 25 | Przekaźnik klaksonu (J413) | 30 |
| 8 | SC8 | 30 | Jednostka sterująca drzwiami przednimi/tylnymi lewymi (J386/J388) | 30 |
| 9 | SC9 | 30 | Jednostka sterująca silnikiem wycieraczek szyby przedniej (J400) | 30 |
| 10 | SC10 | 25 | Jednostka sterująca ABS (J104) Modele LHD | 30 |
| 11 | SC11 | 15 | Jednostka sterująca drzwiami przednimi/tylnymi lewymi (J386/J388) | 30 |
| 12 | SC12 | 5 | Czujnik deszczu i światła (G397) | 30 |
| Bezpieczniki w uchwycie ST3 | ||||
| 1, 2 | SC1, SC2 | Nieużywane | ||
| 3 | SC3 | 10 | Przełącznik regulacji podparcia lędźwiowego fotela kierowcy/pasażera (E176/E177) | 30 |
| 4 | SC4 | 35 | Aktywna jednostka sterująca układem kierowniczym (J792) | 30 |
| 5 | SC5 | 5 | Wzmacniacz antenowy #3 (R112); w modelach od 2010 roku - nieużywane | 30 |
| 6 | SC6 | 35 | Jednostka sterująca zasilaniem pokładowym (J519) | 30 |
| 7 | SC7 | 20 | 30 | |
| 8 | SC8 | 30 | 30 | |
| 9 | SC9 | 20 | Jednostka sterująca szyberdachem (J245); w modelach od 2010 r. - dodatkowy sterownik rolety dachu przesuwnego (J394) | 30 |
| 10 | SC10 | 30 | Jednostka sterująca zasilaniem pokładowym (J519) | 30 |
| 11 | SC11 | 20 | Jednostka sterująca roletą dachu przesuwnego (J394) | 30 |
| 12 | SC12 | 5 | Syrena (H12) i czujnik alarmu antykradzieżowego (G578) | 30 |

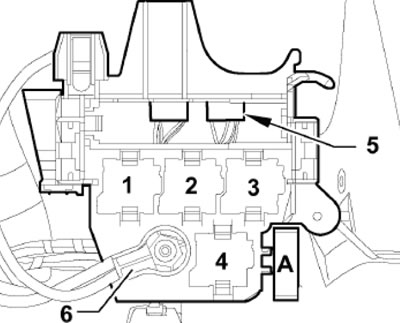

Uchwyt przekaźnika i bezpiecznika z jednostką sterującą zasilaniem pokładowym (pod deską rozdzielczą, po lewej stronie) A - Bezpiecznik nr 1 sterownika ABS (S123), 40 A

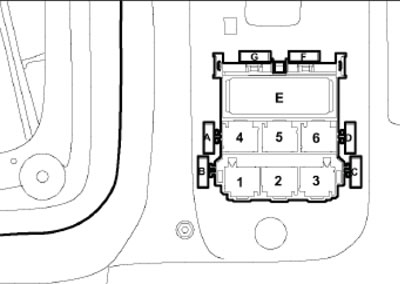

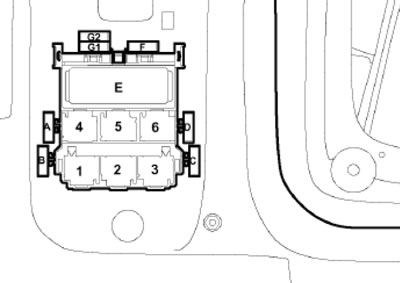

Złącze 6-stykowe na dole lewego słupka A, za listwą boczną A-E - Nieużywane; F - Bezpiecznik termiczny nr 1 (S46) regulacja fotela pasażera, 15 A; G - Bezpiecznik termiczny nr 1 (S44) regulacja fotela kierowcy, 15 A

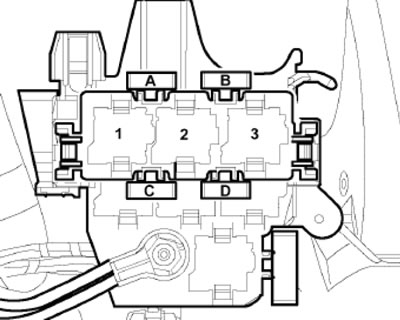

Przekaźnik 3-stykowy i uchwyt bezpiecznika dla modeli z silnikiem Diesla (pod deską rozdzielczą, po lewej stronie, na przekaźniku i uchwycie bezpiecznika ze sterownikiem zasilania pokładowego (BCM1) i połączeniem śrubowym) A, B - Nieużywane; C - Bezpiecznik (S126) dodatkowego podgrzewacza 40 A; D - Bezpiecznik nr 2 (S328) dodatkowego podgrzewacza, 60 A

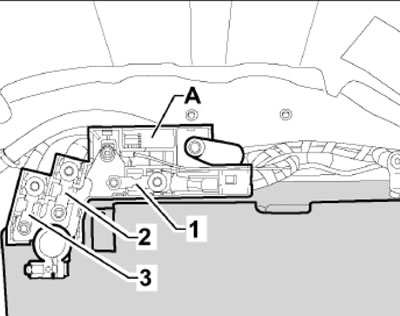

Uchwyt bezpiecznika B "SB" (w jednostce elektronicznej po lewej stronie rynny) K - Bezpiecznik (S39) świecy żarowej, 4-cylindrowy silnik wysokoprężny, 60 A; K - Bezpiecznik (S39) świecy żarowej, 4-cylindrowy silnik wysokoprężny, 80 A; K - Bezpiecznik (S130) pompa SAI 6-cylindrowe modele benzynowe, 50 A; L - Nieużywane; ST1 - Uchwyt bezpiecznika nr 1
Tabela objaśniająca do ilustracji 13.7
| Numer w uchwycie | Oznaczenia na schematach | Aktualny, A | Łańcuch | Terminal |
| 1 | SB1 | 15 | Jednostka sterująca AT (J217) i jednostka mechatroniki DSG (J743) | 30 |
| 2 | SB2 | 5 | Czujnik ciśnienia i temperatury oleju silnikowego (G266) | 87 |
| 3 | SB3 | 5 | ECM (J623) i czujnik MAF (G70)1,2 | 15 |
| 4 | SB4 | 5 | Moduł sterujący pracą układu (J623) | 30 |
| 5 | SB5 | 10², 153,4,6,7, 20¹ | Czujnik MAF (G70), jednostka sterująca wstępnego żarzenia (J179)8,7, przekaźnik pompy SAI (J299)4, moduł przepustnicy (J338)7, przekaźnik niskiej/wysokiej mocy cieplnej (J359/J360)6,7, elektromagnetyczny zawór sterujący ciśnieniem doładowania (N75)6, element grzejny przewodu odpowietrzania skrzyni korbowej (N79)6, zawór elektromagnetyczny nr 1 EVAP (N80)4, Zawór SAI (N112)4, zawór elektromagnetyczny lewy/prawy elektrohydrauliczny mocowanie silnika (N144/N145)6/6,7, zawór zmiany geometrii kolektora dolotowego (N156)4, zawór obejściowy filtra powietrza (N₂75)67, zawór regulacji ciśnienia paliwa (N₂76)1,2, zawór dozujący paliwo (N₂90)4, zawór nr 2 SAI (N320)4, Zawór przełączający chłodnicy EGR (N345)6,7, zawór regulacji ciśnienia oleju (N428)4,7, pompa diagnostyczna nieszczelności układu zasilania paliwem (V144)4 | 87 |
| 6 | SB6 | 15 | ECM | 87 |
| 7 | SB7 | 101,3,6,7, 152,4 | Aktywator 1-8 regulacja wałka rozrządu (F366-F374)24, aktywator 9-12 regulacja wałka rozrządu (F3375-F377)4, przekaźnik ciągłego obiegu chłodziwa (J151)1,2, dodatkowy przekaźnik pompy płynu chłodzącego (J496)4, elektromagnetyczny zawór sterujący ciśnieniem doładowania (N75)1,2, zawór elektromagnetyczny nr 1 EVAP (N80)1,2, zawór elektromagnetyczny lewego elektrohydraulicznego podpory silnika (N144)1,2, zawór regulacji wałka rozrządu zaworów dolotowych nr 1 (N₂05)1,2,4, zawór regulacji wałka rozrządu zaworów dolotowych nr 2 (N₂08)4, zawór cyrkulacji powietrza doładowującego (N₂49)1,2, zawór regulujący ciśnienie paliwa (N₂76)6,7, zawór dozujący paliwo (N₂90)6,7, zawór klapy kolektora dolotowego (N316)², zawór regulacji wałka rozrządu wydechowego nr 1 (N318)4, zawór nr 2 do regulacji wału wydechowego (N319)1,4, zawór odcinający dopływ płynu chłodzącego do układu klimatyzacji (N422)1,2,4, zawór regulacji ciśnienia oleju (N428)1,2, pompa diagnostyczna nieszczelności układu zasilania paliwem (V144)² | 87 |
| 8 | SB8 | 106,7, 201,4 | Cewka zapłonowa nr 1-4 ze stopniem wyjściowym (N70,N127,N₂91,N₂92)1,2, zawór odcinający dopływ płynu chłodzącego do układu klimatyzacji (N422)6, Pompa chłodnicy EGR (V400)6,7 | 87 |
| 9 | SB9 | 153,4, 206,7 | Dodatkowy przekaźnik pompy paliwa (J832)6,7 | 87 |
| 10 | SB10 | 15 | Podgrzewacz sondy lambda (Z19)1,2,6,7, Podgrzewacz sondy lambda nr 2 (Z28)¹, podgrzewacz sondy lambda po katalizie nr 1 (Z29)² | 87 |
| 11 | SB11 | 5 | Jednostka sterująca wentylatorem chłodnicy nr 1/2 (J293/J671)7 | 87 |
| 12 | SB12 | 5 | Czujnik MAF (G70)6,7, Jednostka sterująca AT (J217), Jednostka mechatroniki DSG (J743) | 15 |
- ¹ dla modeli benzynowych 1,8 l
- ²dla modeli z silnikiem benzynowym 2.0L
- ³ dla modeli z silnikiem benzynowym 3,0 l
- 4 dla modeli benzynowych 3,2 l
- 6 dla modeli z silnikiem diesla 2,0 l
- 7dla modeli z silnikiem diesla 2,7 i 3,0 l
6-stykowa stacja przyłączeniowa u dołu prawego słupka A, za listwą boczną, tylko w modelach RHD A-E - Nieużywane; F - Bezpiecznik nr 1 sterownika ABS (S123), 40 A; G1/G2 - Bezpiecznik nr 3/nr 2 sterownika ABS (S137/S124), 25/10 A

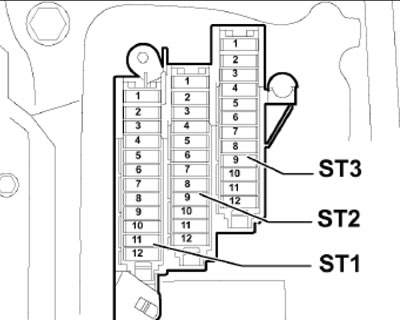

Uchwyt bezpiecznika D "SD" (pod listwą deski rozdzielczej, po prawej stronie) Uchwyt bezpiecznika ST 1 nr 1 (czarny) Uchwyt bezpiecznika ST 2 nr 2 (brązowy) Złącze 46-stykowe (T46s) w desce rozdzielczej, czarne, odłączanie CAN
Tabela objaśniająca do ilustracji 13.9
| Numer w uchwycie | Oznaczenia na schematach | Aktualny, A | Łańcuch | Terminal |
| Bezpieczniki w uchwycie ST1 | ||||
| 1-4 | SD1-SD4 | Nieużywane | ||
| 5 | SD5 | 5 | Jednostka sterująca elektroniką kolumny kierowniczej (J527) | 15 |
| 6 | SD6 | 5 | Przycisk TCS/ESP (E256) i przełącznik układu wspomagania parkowania (E266) | 15 |
| 7 | SD7 | 5 | Złącze diagnostyczne (T16) | 15 |
| 8 | SD8 | 5 | Interfejs diagnostyczny magistrali danych (J533) | 15 |
| 9 | SD9 | 5 | Przekaźnik o wysokiej wydajności cieplnej (J360) | |
| 10-12 | SD10-SD12 | 5 | Nieużywane | |
| Bezpieczniki w uchwycie ST2 | ||||
| 1 | SD1 | 5 | Zmieniarka CD (R41), zmieniarka DVD (R161), złącze do zewnętrznego źródła dźwięku (R199) | 30 |
| 2 | SD2 | 5 | Moduł przełączników do modelu "Charisma" (E592) | 30 |
| 3 | SD3 | 5 | W modelach z MMI (magistrala MOST): wyświetlacz MMI (J685) i jednostka sterująca elektroniką informacyjną nr 1 (J794) | 30 |
| 20 | W modelach z magistralą informacyjną CAN: Jednostka audio (R) | 30 | ||
| 4 | SD4 | 5 | Wyłącznik świateł (E1) i jednostka sterująca w desce rozdzielczej (J285) | 30 |
| 5 | SD5 | 5 | Jednostka sterująca w zestawie wskaźników (J285) i interfejs diagnostyczny magistrali danych (J533) | 30 |
| 6 | SD6 | 5 | Przełącznik bezkluczykowego dostępu (E415) | 30 |
| 7 | SD7 | 5 | Wyłącznik światła (E1) | 30 |
| 8 | SD8 | 40 | Jednostka sterująca wentylatorem klimatyzacji (J126) | 30 |
| 9 | SD9 | 5 | Elektroniczna jednostka sterująca blokadą kolumny kierowniczej (J764) | 30 |
| 10 | SD10 | 10 | Jednostka sterowania klimatyzacją (J255) | 30 |
| 11 | SD11 | 10 | Złącze diagnostyczne (T16) | 30 |
| 12 | SD12 | 5 | Jednostka sterująca elektroniką kolumny kierowniczej (J527) | 30 |
Skręcenie 2 przewodów (TV22) zacisku 30 i zacisku U6 rozruchu silnika z akumulatora pomocniczego (w środku rynny) A - Skręcenie 2 przewodów zacisku 30 (TV22); B - Zacisk do rozruchu silnika z akumulatora pomocniczego (U6); 1 - Bezpiecznik nr 1 "S204" (zacisk 30): sterowanie wentylatorem chłodnicy 400 W - 40 A, sterowanie wentylatorem¹ grzejnik 600W - 60A, Sterowanie wentylatorem chłodnicy 600W - 60A; 2 - Bezpiecznik nr 2 "S205" (zacisk 30): sterowanie wentylatorem¹ grzejnik 400 W - 40 A; ¹ Bezpieczniki S204 (600W) i S205 (400W) montowane są w modelach ze sterowaniem grzejnikowym 1000W

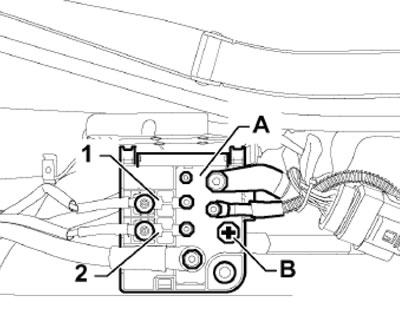

Uchwyt bezpiecznika F "SF" za prawą boczną listwą bagażnika ST1 - Uchwyt bezpiecznika nr 1 (czarny); ST2 - Uchwyt bezpiecznika nr 2 (czarny); ST3 - Uchwyt bezpiecznika nr 3 (brązowy); ST4 - Uchwyt bezpiecznika nr 4 (czerwony); ST5 - Uchwyt bezpiecznika nr 5 (czarny); H - Bezpiecznik (S41) przekaźnika ogrzewania tylnej szyby (J9), 40 A, zacisk 30
Tabela objaśniająca do ilustracji 13.11
| Numer w uchwycie | Oznaczenia na schematach | Aktualny, A | Łańcuch | Terminal |
| Bezpieczniki w uchwycie ST1 | ||||
| 1 | SF1 | 30 | Moduł sterujący pokrywą bagażnika 2 (J756), tylko w modelach do 2009 roku włącznie | 30 |
| 2 | SF2 | Nieużywane | ||
| 3 | SF3 | 30 | Moduł sterujący klapą tylną (J605), tylko modele do 2009 r. włącznie | 30 |
| 151,3, 252,3 | Jednostka sterująca układem sygnalizacyjnym (J616) | |||
| 4 | SF4 | 5 | Złącza 2-stykowe niebiesko-liliowe (T2da/T2db), tylko w modelach sprzed 2009 roku. włącznie | 87 |
| 15³ | Jednostka sterująca układem sygnalizacyjnym (J616) | 30 | ||
| 5 | SF5 | 51,3 | Blok roboczy sygnałów specjalnych (E507) | 30 |
| 152,3 | Jednostka sterująca układem sygnalizacyjnym (J616) | |||
| 6 | SF6 | 33 | Jednostka sterująca sygnałem specjalnym (E507)1, jednostka sterująca układem sygnałowym (J616), jednostka sterująca tachografem (J621)2, złącze 3-stykowe (T3d), "czarna skrzynka" | 15 |
| 7 | SF7 | 203 | Jednostka sterująca pojazdem specjalnym (J608) | 30 |
| 8 | SF8 | 103 | "Czarna skrzynka" | 30 |
| 9 | SF9 | 103 | Gniazdo nr 4 12 V (U20) | 30 |
| 10, 11 | SF10, SF11 | 103 | Przekaźnik odcięcia radia 2-kanałowego (J84) | 30 |
| 12 | SF12 | Nieużywane | ||
- ¹ Tylko dla samochodu lekarza (wersja F4Z)
- ² Tylko dla samochodu lekarza (wersja F4X) lub straż pożarna (wersja F4Q)
- ³ tylko modele od 2010 roku.
| Bezpieczniki w uchwycie ST2 | ||||
| 1 | SF1 | 51, 302 | Jednostka sterująca układu monitorowania ciśnienia w oponach (J502), jednostka sterująca pokrywy bagażnika nr 2 (J756)2 | 30 |
| 2 | SF2 | 15 | Jednostka sterująca wykrywaniem przyczepy (J345) | 30 |
| 3, 4 | SF3, SF4 | 20 | ||
| 5 | SF5 | 5 | Przełącznik hamulca postojowego (E538)¹ lub przełącznik "AUTO HOLD" (E540)² | 30 |
| 6 | SF6 | 15 | Jednostka sterująca sztywnością zawieszenia (J250) | 30 |
| 7 | SF7 | 30 | Jednostka sterująca hamulcem postojowym (J540) | 30 |
| 8 | SF8 | 30 | Jednostka sterująca komfortem (J393) | 30 |
| 9 | SF9 | 35 | Jednostka sterująca napędem na wszystkie koła (J492) | 30 |
| 10 | SF10 | 30 | Jednostka sterująca komfortem (J393) | 30 |
| 11 | SF11 | 20 | Jednostka sterująca komfortem (J393) | 30 |
| 12 | SF12 | 5 | Jednostka sterująca interfejsu systemu pozycjonowania pojazdu (J843) | 30 |
- ¹ Tylko modele do 2009 roku. włącznie
- ² Tylko modele od 2010 roku.
| Bezpieczniki w uchwycie ST3 | ||||
| 1 | SF1 | 15¹, 30² | Falownik 230 V (U13)3 | 30 |
| 30 | Jednostka sterująca pokrywą bagażnika (J605)4 | 30 | ||
| 2 | SF2 | 15 | Sterownik wentylacji przedniego prawego siedzenia (J799) | 30 |
| 3 | SF3 | 7.5³, 404 | Jednostka sterująca systemem nawigacyjnym z napędem CD (J401)³, jednostka audio (R), jednostka nadawczo-odbiorcza telefonu (R36), odbiornik telewizyjny (R78), wzmacniacz antenowy telefonu komórkowego (R86), uchwyt telefonu (R126), odbiornik satelitarny/cyfrowy (R146/R147)3, 18-stykowe czarne złącze (T18a) | 30 |
| 4 | SF4 | 30³, 404 | Jednostka sterująca przetwarzaniem dźwięku (J525)³ lub regulator napięcia (J532)4 | 30 |
| 5 | SF5 | 5³, 304 | Jednostka sterująca wyświetlaczem MMI (J523)³ lub falownik 230 V (U13)4 | 30 |
| 6 | SF6 | 30 | Dodatkowa jednostka sterująca ogrzewaniem (J364) | 30 |
| 7 | SF7 | 30 | Jednostka sterująca hamulcem postojowym (J540) | 30 |
| 8 | SF8 | 30 | Podgrzewane siedzenie tylne lewe/prawe, z regulatorem (E128/E129) | 30 |
| 9 | SF9 | 30 | Jednostka sterująca drzwiami przednimi/tylnymi prawymi (J387/J389) | 30 |
| 10 | SF10 | 5 | Dodatkowy odbiornik zdalnego sterowania ogrzewaniem (R64) | 30 |
| 11 | SF11 | 15 | Jednostka sterująca drzwiami przednimi/tylnymi prawymi (J387/J389) | 30 |
| 12 | SF12 | 5³, 304 | Jednostka sterująca kamerą cofania (J772)³ lub jednostka sterująca dozowaniem dodatków (J880)4 | 30 |
- ¹ Nieużywane już, stopniowa modyfikacja
- ² Stopniowa modyfikacja
- ³ Tylko modele do 2009 roku. włącznie
- 4 Tylko modele od 2010 roku.
| Bezpieczniki w uchwycie ST4 | ||||
| 1 | SF1 | 15 | Gniazdo 12V nr 2 (U18) | 87 |
| 2 | SF2 | 15 | Gniazdo 12V (U5), falownik 230V (U13)² | 87 |
| 3 | SF3 | 15 | Gniazdo 12V nr 3 (U19) | 87 |
| 4 | SF4 | 15 | Zapalniczka (U1) | 87 |
| 5 | SF5 | 51 | Jednostka sterująca układu wspomagania parkowania równoległego (J791)¹ | 15 |
| 6 | SF6 | 5 | Złącze 18-stykowe czarne (T18a)¹ | 15¹ |
| Przygotowanie do montażu systemu rozrywki² w oparciu fotela kierowcy/pasażera z przodu | 87² | |||
| 7 | SF7 | 5¹, 7.5² | Jednostka sterująca ACC (J428)¹ lub jednostka sterująca asystentem parkowania równoległego (J791)² | 15 |
| 8 | SF8 | 15 | Silnik wycieraczki tylnej szyby (V12) | 15 |
| 9 | SF9 | 5 | Przełącznik hamulca postojowego (E538) | 15 |
| 10 | SF10 | 5 | Jednostka sterująca #2 systemu "Lane assist" (J770) | 15 |
| 11 | SF11 | 5 | Ogrzewanie tylnego lewego siedzenia, z regulatorem (E128) | 15 |
| 12 | SF12 | 5 | Przełącznik sygnału awaryjnego (ES)¹, Jednostka sterująca SRS (J234)¹, Jednostka sterująca amortyzatorem (J250)², Jednostka wykrywania przyczepy (J345)², Jednostka sterująca napędem na wszystkie koła (J492)², Stabilizator napięcia (J532)², Jednostka sterująca hamulcem postojowym (J540)², Jednostka wykrywania zajętości fotela (J706)¹, K/L do wyłączania poduszki powietrznej pasażera z przodu (K145)¹ | 15 |
- ¹ Tylko modele do 2009 roku. włącznie
- ² Tylko modele od 2010 roku.
| Bezpieczniki w uchwycie ST5 | ||||
| 1 | SF1 | Nieużywane | ||
| 2 | SF2 | Nieużywane | ||
| 3 | SF3 | 101,6, 152,4,5,6, 253,8 | Jednostka sterująca pojazdem specjalnym (J608)1,4,5,6, jednostka sterująca układem sygnałowym (J616)2,3,6 | 308 |
| 201,9, 302,9 | Jednostka sterowania przetwarzaniem dźwięku (J525)³, Jednostka audio (R)8 | 159 | ||
| 4 | SF4 | 152,3,8,105,8 | Jednostka sterująca układem sygnalizacyjnym (J616)2,3, radio 2-kanałowe (R8)5 | 308 |
| 7.59 | Jednostka sterująca elektroniką informacyjną nr 1 (J794)9 | 159 | ||
| 5 | SF5 | 52,5,8 153,8 | Czytnik kart chipowych (D8)5,8, blok roboczy sygnałów specjalnych (E507)2,3, jednostka sterująca układem sygnałowym (J616)3,8 | 30 |
| 75,9 | Jednostka sterująca systemem nawigacyjnym z napędem CD (J401)9, blok audio (R)9, jednostka nadawczo-odbiorcza telefonu (R36)9, odbiornik telewizyjny (R78)9, wzmacniacz antenowy telefonii komórkowej (R86)9, uchwyt telefoniczny (R126)9, 18-stykowe czarne złącze (T18a)9 | |||
| 6 | SF6 | 108 | Czytnik kart chipowych (D8)5,8, blok roboczy sygnałów specjalnych (E507)2,3, taksometr (G41)5,6, pilot zdalnego sterowania alarmu taksówkowego (J601)5,6, jednostka sterująca pojazdem specjalnym (J608)1,8, jednostka sterująca układem sygnałowym (J616)2,3,8 | 158 |
| 59 | Jednostka sterująca kamerą cofania (J772)9 | 309 | ||
| 7 | SF7 | 55,8, 202,3,8 | Pilot alarmu taksówkowego (J601)5, jednostka sterująca pojazdem specjalnym (J608)2,3 | 308 |
| 8 | SF8 | 108 | Jednostka sterująca tachografem (J621)³, jednostka sterująca transmisją danych (J753)5, "czarna skrzynka"2,3 | 308 |
| 9 | SF9 | 108 | Gniazdo nr 4 12 V (U20) | 308 |
| 10, 11 | SF10, SF11 | 108 | Przekaźnik odcięcia radia 2-kanałowego (J84)2,3 | 308 |
| 12 | SF12 | Nieużywane | 30 | |
- ¹ Tylko dla pojazdów szkoleniowych (F5F)
- ² Tylko dla pojazdów specjalnych (F4J, F4Z)
- ³ Tylko dla pojazdów specjalnych (F4G, F4Q, F4X)
- 4 Tylko dla pojazdów niepełnosprawnych (F6M)
- 5 Tylko dla samochodów wynajmowanych (F4E, F4F)
- 6 Tylko dla modeli z systemem dźwiękowym "Basic" (8RE)/"Basic plus" (8RX)
- 7 Tylko z wyjątkiem modeli z systemem dźwiękowym "Basic" (8RE)/"Basic plus" (8RX)
- 8 Tylko modele do 2009 roku. włącznie
- 9 Tylko modele od 2010 roku.
Komentarze gości
