Wentylator chłodnicy (400 W) do modeli benzynowych od września 2007 r (Audi A4 B7)

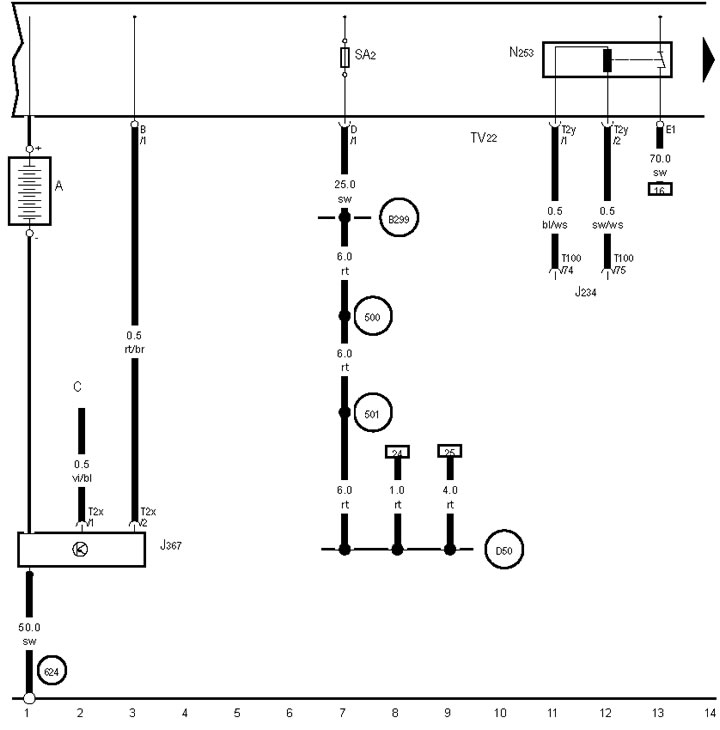

2-1 Akumulator, jednostka sterująca akumulatorem, wyłącznik akumulatora, pr-l 2 w uchwycie A, zacisk nr 2 złącza 30, zacisk rozruchowy akumulatora pomocniczego

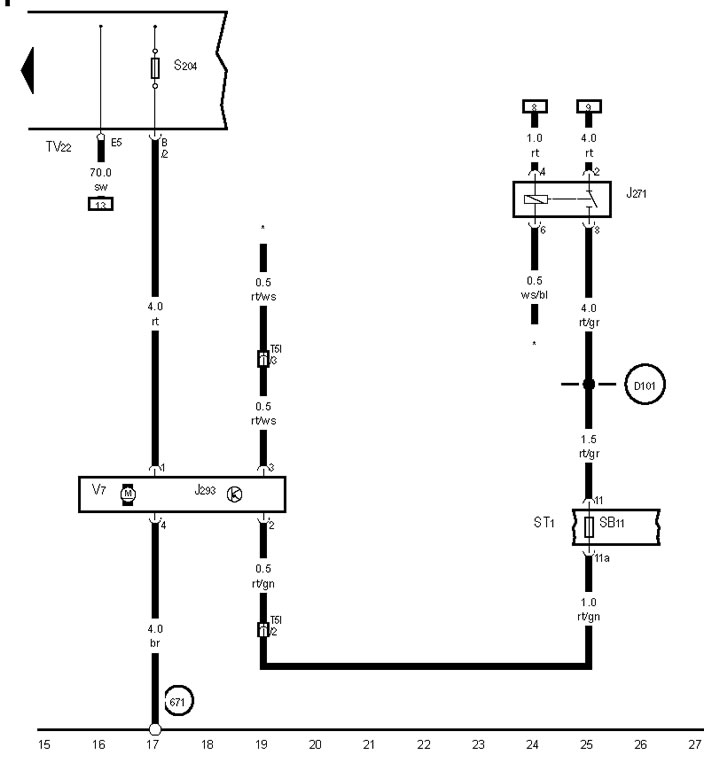

2-2 Przekaźnik główny, jednostka sterująca wentylatorem chłodnicy, złącze nr 2, zacisk 30, wentylator chłodnicy
