Wyjmowanie i zakładanie zamka klapy bagażnika (kombi) (Audi A4 B6)

Wyjmowanie

1. Otwórz drzwi i zdejmij osłonę, zapoznaj się z odpowiednią sekcją.

2. Wypchnij zacisk (5) i odłącz linkę od zamka.



3. Odchylić tuleję (7) w prawo i odłączyć drążek napędowy (1).

4. Odkręcić 2 nakrętki (2) i (4) i wyjąć blokadę (3) z klapy bagażnika.

Instalacja

1. Montaż wykonuje się w odwrotnej kolejności niż demontaż. Jednocześnie dokręć nakrętki do wymaganego momentu obrotowego 21 Nm.

Klapa tylna: silnik z pojedynczym zamkiem

Wyjmowanie

1. Odłącz ujemny (-) przewód akumulatora.

Ostrzeżenie: Postępuj zgodnie z instrukcjami podanymi w rozdziale Wymiana baterii.

2. Otwórz tylną klapę i zdejmij tapicerkę drzwi, patrz rozdział Wyjmowanie i zakładanie osłony tylnej klapy (kombi).

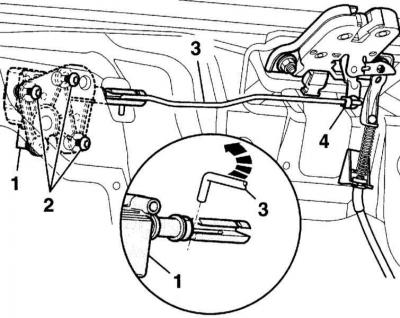

3. Odłączyć drążek napędowy (3) przy tulei zawiasu (4).



4. Odłączyć drążek napędowy (3) od silnika elektrycznego (1) (strzałka).


5. Odkręć 3 śruby mocujące silnik elektryczny (2) i wyjmij silnik elektryczny.

6. Odłącz złącze silnika elektrycznego.

Instalacja

1. Montaż wykonuje się w odwrotnej kolejności niż demontaż.

2. Podłącz ujemny (-) przewód akumulatora.

Ostrzeżenie: Postępuj zgodnie z instrukcjami podanymi w rozdziale Wymiana baterii.
