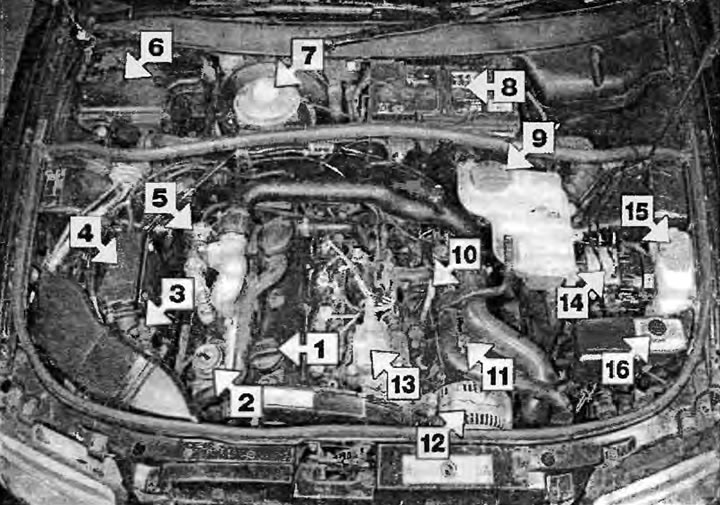

Widok spod maski – modele z silnikiem wysokoprężnym turbo 1,9 l (AFN)
1. Korek wlewu oleju silnikowego
2. Zawór regulacji ciśnienia turbiny
3. MAF (czujnik masowego przepływu powietrza)
4. Filtr powietrza
5. Zawór EGR (recyrkulacja spalin)
6. Jednostka sterująca silnikiem
7. Zbiornik płynu hamulcowego
8. Bateria
9. Zbiornik wyrównawczy układu chłodzenia
10. Miarka poziomu oleju silnikowego
11. Filtr paliwa
12. Generator
13. Pompa wtryskowa paliwa (pompa paliwowa wysokiego ciśnienia)
14. BhokABS
15. Zbiornik spryskiwacza
16. Zbiornik wspomagania układu kierowniczego (wspomaganie kierownicy)
Widok z przodu od spodu pojazdu – modele z silnikiem wysokoprężnym turbo 1,9 l (AFN)
1. Rura wlotowa układu wydechowego
2. Podpora skrzyni biegów
3. Wahacz przedni
4. Wał napędowy
5. Przedni stabilizator
6. Przednia rama pomocnicza
7. Wsparcie silnika
8. Przednie mocowanie silnika
9. Sprężarka klimatyzacji
10. Korek spustowy miski olejowej silnika
11. Pompa wspomagania układu kierowniczego
12. Chłodnica międzystopniowa
13. Dolny wąż chłodnicy
Widok samochodu z tyłu od dołu - medale diesla
1. Stabilizator tylnego zawieszenia
2. Belka tylna
3. Rura wydechowa i tłumik
4. Zbiornik paliwa
5. Linki hamulca ręcznego
6. Przewód hydrauliczny układu hamulcowego
