Visszavonás
Távolítsa el a motorháztetőt. Távolítsa el a motorburkolatot. Távolítsa el az alul található zajvédő pajzsot, ehhez válassza le a forgattyúház légtelenítő tömlőjét. Csavarhúzóval távolítsa el a -3- és -4- sapkát az ablaktörlő karokról. Lazítsa meg mindkét karon az anyákat néhány fordulattal. Engedje el az -1- és -2- kart úgy, hogy enyhén elhajtja őket az ablaktörlő tengelyeken. Lazítsa meg teljesen az anyákat, és távolítsa el az ablaktörlő karokat.

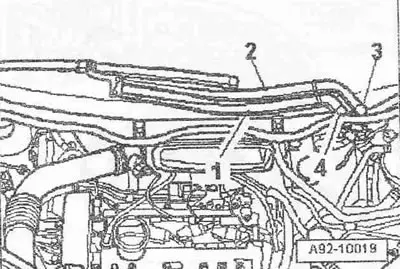

Csatlakoztassa le a mosófolyadék csövét -3-. Húzza ki a -4- és -5- elektromos csatlakozókat a fűtött mosófúvókákhoz. Akassza ki a tömlőbilincset -6- A VAG 1921-es tömlőbilincs fogóval távolítsa el a leeresztő tömlőt a védőrácsról. Távolítsuk el a gumitömítést -1- a burkolat rácsához. Távolítsa el a védőrácsot -2-.

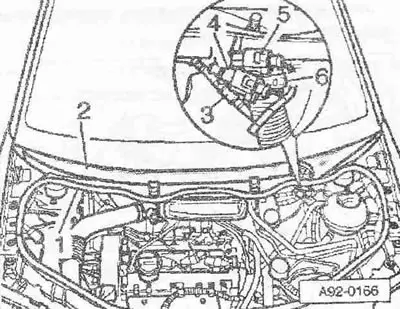

Távolítsa el a csavarokat és anyákat -nyilak-. Távolítsa el a frisslevegő-beszívó csatornát, és akassza fel a jármű jobb oldalára.

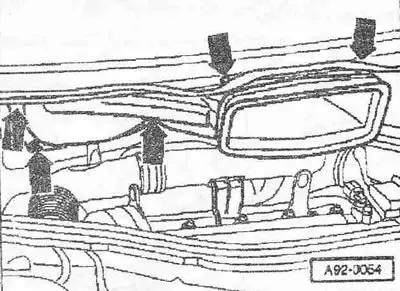

Húzza ki a -2- elektromos csatlakozót a -G70- légtömeg-mérőből. Távolítsa el a vákuumtömlőt -1-. Oldja ki a -4-es tömlőbilincset, és távolítsa el a légcsatornát a -G70- légtömeg-mérővel. Lazítsa meg az anyát -3-.

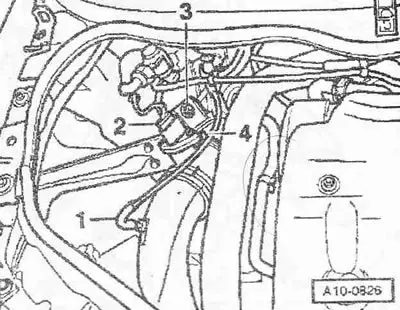

Távolítsa el az intercoolert és a szívócsonkot összekötő levegőtömlőt -2- Pos. -1- figyelmen kívül hagyja.

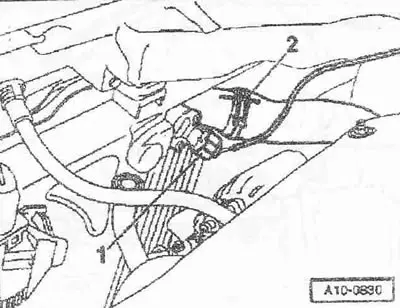

Válassza le a vákuumtömlőt -1- a mechanikus 0G recirkulációs szelepről. Válassza le a -2- vákuumtömlőt a fojtószelep vezérlőszelepéről -N211-.
Figyelem! Az egységinjektoros motorral felszerelt járművek üzemanyag-vezetékeinek vagy üzemanyagának hőmérséklete elérheti a 100°C-ot. Hagyja kihűlni az üzemanyagot, mielőtt leválasztja az üzemanyag-vezetékeket, különben súlyos égési sérüléseket okozhat.

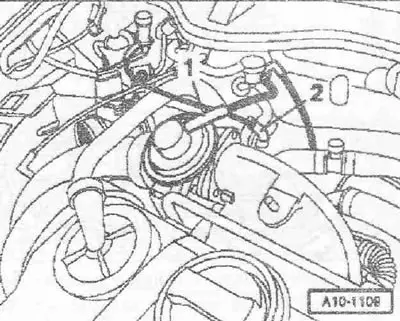

Jelölje meg és válassza le az üzemanyag nyomásvezetéket -2- és az üzemanyag visszatérő vezetéket -1-.

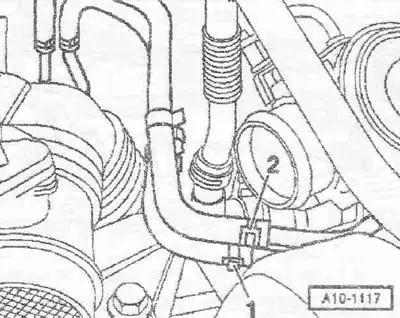

Távolítsa el a csavarokat -nyilak- és távolítsa el a légcsatornát a turbófeltöltőről.

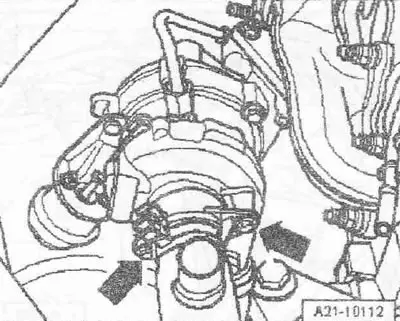

Távolítsa el a -2-es csavarokat az előkatalizátor tartóján. Pozíció. -1- figyelmen kívül hagyja.

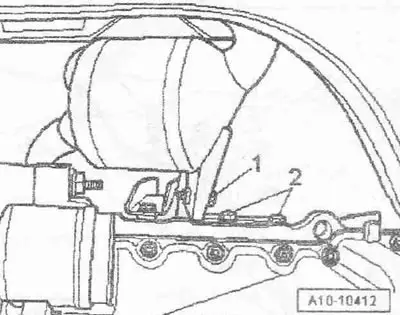

Csavarja ki az anyákat -nyilak- az előkatalizátorhoz/turbófeltöltőhöz.
Utasítás. Az elő- és főkatalizátor közötti hasított darab nem hajlítható meg 10°-nál jobban. Sérülésveszély!
Válassza le az előkatalizátort a turbófeltöltőről. Rögzítse az előkatalizátort a testhez.

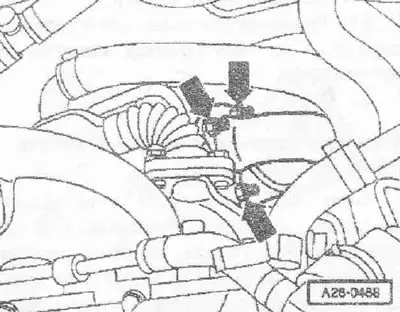

Szorítsa le a kipufogógáz-visszavezető hűtőhöz vezető hűtőfolyadék-tömlőket -3094- tömlőbilincsekkel. Távolítsa el a hűtőfolyadék-tömlőket -nyilak- a kipufogógáz-visszavezető hűtőről.

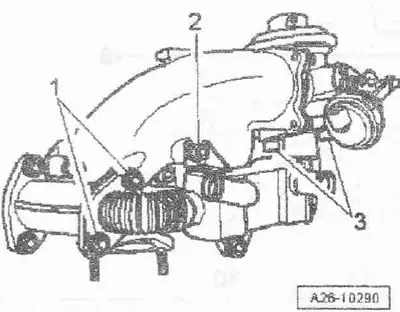

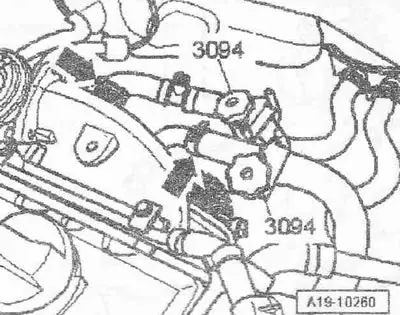

Távolítsa el a -2- és -3- csavarokat és az -1-anyákat, és távolítsa el a kipufogógáz-visszavezető hűtőt.

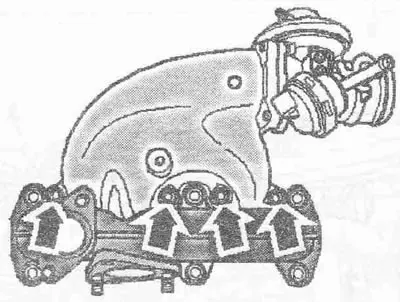

Csavarja ki a csavarokat -nyilak- és távolítsa el a szívócsonkot.
Távolítsa el a levegőtömlőt -1- a turbófeltöltőről. Csavarja le a -2-es olajnyomás vezetéket a turbófeltöltőről. Távolítsa el a 3 anyát -3- a turbófeltöltőhöz.

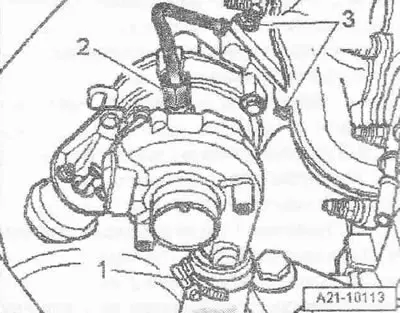

Válassza le a vákuumtömlőt -2- a vákuumtöltő nyomásszabályozóról, és engedje ki. Válasszuk le az olaj visszatérő vezetéket -3- a hengerblokkról. Csavarja ki a turbófeltöltő tartóját -1- a hengerblokkból. Húzza felfelé a turbófeltöltőt.
Telepítés

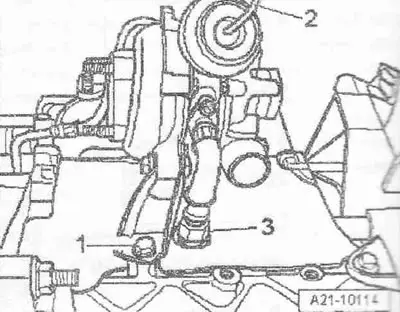

Szerelje be fordított sorrendben, miközben cseréli a tömítéseket, a gallérokat és az önzáró anyákat. Töltse fel a turbófeltöltőt olajjal a nyomóolajvezeték csatlakozócsövén keresztül. A nyomásfokozó rendszert le kell zárni. A levegőnyomás-szabályozó rendszer tömlőit és szerelvényeit az olajok és zsírok behelyezése előtt meg kell tisztítani. Használja a megfelelő sorozatú bilincseket az összes tömlőcsatlakozás rögzítéséhez. Szerelje be a szívócsonkot. Szerelje be az előzetes főkatalizátort. Szerelje be és állítsa be az ablaktörlő karokat. Ellenőrizze az olajszintet.
Utasítás. A turbófeltöltő felszerelése után hagyja a motort alapjáraton (ne növelje a fordulatszámot 1 percig, hogy megbizonyosodjon arról, hogy olaj kerül a turbófeltöltőbe.
Meghúzási nyomatékok:
- Turbófeltöltő a kipufogócsőhöz: 25 Nm 1)
- Turbófeltöltő támaszték a hengerblokkhoz: 20 Nm
- A hengerblokk visszatérő olajvezetéke: 30 Nm
- Nyomás olajvezeték a turbófeltöltőhöz: 22 Nm
- Szívócső a hengerfejhez: 25 Nm
- EGR hűtő és EGR mechanikus szelep: 25 Nm
- EGR hűtő a szívócsőhöz: 25
- EGR hűtő a kipufogócsonkig: 25
- Légcsatorna a turbófeltöltőhöz: 8 Nm
1) Cserélje ki az anyákat.
