4 hengeres benzinmotor eltávolítása
Helyezze a járművet egy ellenőrző aknára vagy egy felvonóra.
Távolítsa el az alsó motorfröccsenésvédőt.
Engedje le a motorolajat az olajleeresztő csavar körülbelül fél fordulattal történő meglazításával. Helyezzen egy olajleeresztő tartályt a leeresztő csavar alá, és csavarja ki teljesen a dugót. Ha szükséges, nyomja meg a dugót, miközben kicsavarja, hogy elkerülje az olaj idő előtti szivárgását.
Amikor az olaj teljesen kiürült, csavarja vissza az olajleeresztő csavart a helyére.
Távolítsa el a poli ékszíjat.
Légkondicionált autók.Csavarja ki a klímakompresszor hajtás poli ékszíjjának feszítőgörgőjét, és távolítsa el a szíjat.
Motor 1.8-I/150 LE. Egy 5 mm átmérőjű acélrúd segítségével biztosítsa a hűtőventilátor szíjtárcsáját az elfordulás ellen, majd csavarja ki és távolítsa el a hűtőventilátort a szíjtárcsa hátuljáról (lásd a 2.87. ábrát).

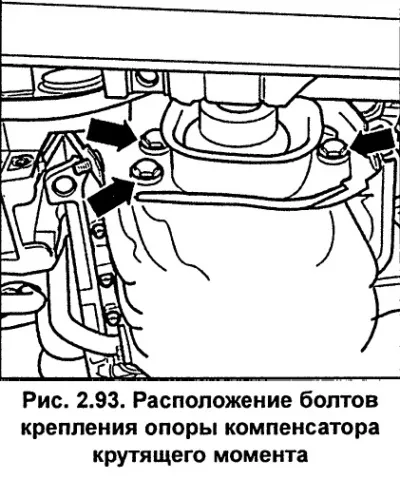

Távolítsa el a csavarokat, amelyek a nyomatékkompenzátor tartóját a motorhoz és a konzolhoz rögzítik, és hagyja a tartót a helyén (lásd a 2.93. ábrát).

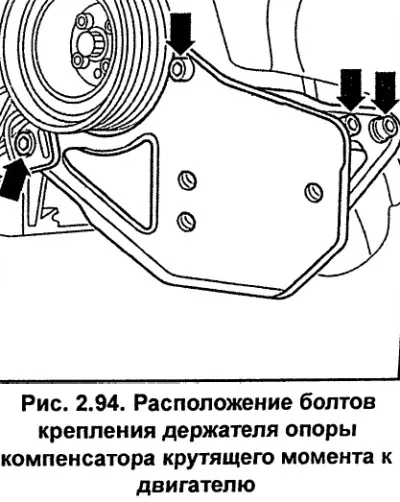

Csavarja le a nyomatékkompenzátor tartókonzolját a motorról (lásd a 2.94. ábrát).
Motor 1.8-I/150 LE. Húzza ki az elektromos vezetékeket az önindítóhoz vezető olajteknőből. Lazítsa meg a bilincset, és vegye le a levegőtömlőt a turbófeltöltőről.
Motor 1.8-I/150 LE. Csavarja ki a bal oldali motortartót rögzítő felső anyát.

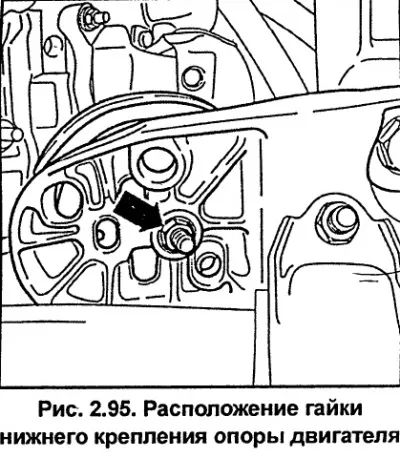

Csavarja ki a mindkét motortartót rögzítő anyákat (lásd a 2.95. ábrát).

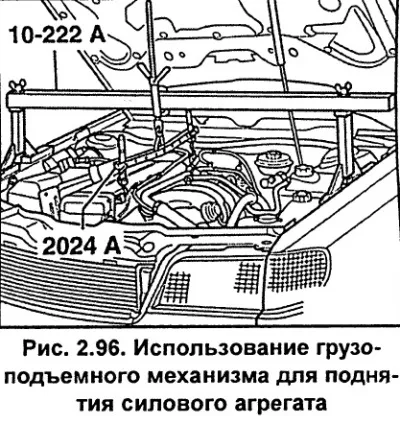

Rögzítse a tápegységet az emelőszerkezet hevedereivel, és emelje fel úgy, hogy az alsó része éppen érintse a karosszéria elülső falát (lásd a 2.96. ábrát).
Motor 1.8-I/150 LE. Távolítsa el a bal oldali motortartót. Ezenkívül csavarja le az olaj visszatérő vezetékét a turbófeltöltőről az olajteknőre.

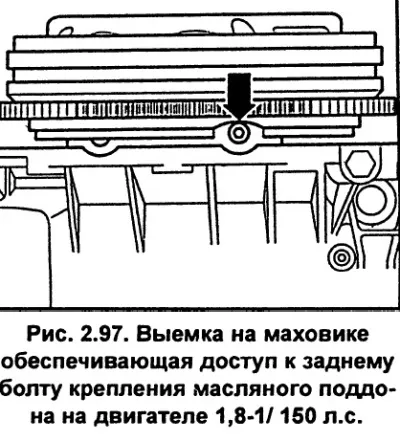

Távolítsa el az olajteknő rögzítőcsavarjait. Az 1,8-I/150 LE-s motor hátsó olajteknő rögzítőcsavarjainak eléréséhez. fordítsa el a motor főtengelyét olyan helyzetbe, hogy a lendkeréken lévő mélyedés a csavar alá kerüljön (lásd a 2.97. ábrát).
Távolítsa el az olajteknőt. Ha a tálca nem válik le, ütögesse le egy gumikalapács könnyű ütéseivel.
Motor 1.8-I/150 LE. Forgassa előre és balra az olajteknőt, miközben lenyomja az alsó hűtőtömlőt, és távolítsa el.
Telepítés
Műanyag vagy fa lehúzó segítségével távolítson el minden régi tömítést a hengerblokk és az olajteknő illeszkedő felületeiről.
Szereljen be új olajteknő tömítést.
Húzza meg egyenletesen és fokozatosan az olajteknő rögzítőcsavarjait. Ne húzza túl a csavarokat, különben az olajteknő tömítése deformálódik.
Motor 1.8-I/150 LE. Húzza meg az olajteknőt a sebességváltóhoz rögzítő csavarokat 45 Nm nyomatékkal.
Húzza meg az olajteknő rögzítőcsavarjait 10 Nm, az M10 csavarokat 45 Nm nyomatékkal.
Motor 1.8-I/150 LE. Csavarja be a turbófeltöltő olaj visszatérő vezetékét az olajteknőbe egy új tömítéssel, és húzza meg a csavarokat 10 Nm nyomatékkal.
Engedje le a motort, és távolítsa el az emelőmű hevedereit. A motor 150 lóerős. Süllyesztéskor szerelje fel a bal oldali támasztékot.
Húzza meg a tartórögzítő anyákat 25 Nm nyomatékkal.
Csavarozza fel a nyomatékkompenzátor tartókonzolját egy 125 LE-s motorra. húzza meg a csavarokat 40 Nm nyomatékkal, és 150 LE-s motoron. nyomaték 25 Nm.
Rögzítse az önindítóhoz vezető vezetékeket az olajteknőhöz.
Motor 1.8-I/150 LE. Szerelje be a hűtőventilátort és az ékszíjat.
Szerelje be a poli ékszíjat.
Légkondicionált autók.Csavarja fel a klímakompresszor hajtás poli ékszíjának feszítőgörgőjét és szerelje be a szíjat.
Töltse fel a motort motorolajjal. Vigye a járművet próbaútra, és ellenőrizze az olajteknő szivárgását. Ha szükséges, húzza meg kissé az olajteknő rögzítőcsavarjait.
Motor 1.9-I-TDI
Az olajteknő eltávolítására és beszerelésére vonatkozó összes művelet és utasítás hasonló a 4 hengeres benzinmotor olajteknőjének eltávolításához és beszereléséhez. Ez a rész azokat a műveleteket írja le, amelyek csak az 1.9-I-TDl motorra vonatkoznak.
Az olajteknő eltávolításakor nem szükséges eltávolítani a motortartókat és a nyomatékkompenzátor tartókat.
A hátsó olajteknő rögzítőcsavarjainak kicsavarásához használja a HAZET 2528-10 csavarkulcsot.
Az olajteknő felszerelése előtt vigyen fel AUDI-D2 vagy Loctite Ultra Black tömítőanyagot a motorblokk és a burkolat közötti átmenetekre.
Szerelje be az olajteknőt egy új tömítéssel, és húzza meg a csavarokat keresztben 20 Nm nyomatékkal.
