Uklanjanje
AHL motor
2. Odspojite žicu za uzemljenje od baterije.
3. Uklonite prednju ploču tijela (nosač za zaključavanje haube) u položaj "održavanje" kako je opisano u poglavlje 11.
4. Ispustite rashladnu tekućinu kako je opisano u poglavlju 1A ili 1B.
5. Uklonite pomoćni pogonski okvir kako je opisano u poglavlje 2A.
6. Otpustite stezaljku i uklonite gornje crijevo hladnjaka kako je opisano u stavak 3.
7. Izvucite cijev šipke za mjerenje ulja iz čahure vodilice u bloku cilindra.
8. Uklonite generator kako je opisano u poglavlje 5A.
9. Odvojite donje crijevo hladnjaka od kućišta termostata.
10. Otpustite i uklonite pričvrsne vijke i pažljivo uklonite poklopac kućišta termostata. Izvadite termostat iz kućišta i zatim uklonite brtveni prsten. Za ugradnju vam je potreban novi prsten (Sl. 4.10).
Svi ostali modeli
11. Odvojite "kabel za uzemljenje od akumulatora".
12. Ispraznite rashladnu tekućinu kako je opisano u poglavlju 1A ili 1B.
13. Ako je potreban bolji pristup, olabavite stezaljku i odvojite crijevo za hlađenje od poklopca termostata.

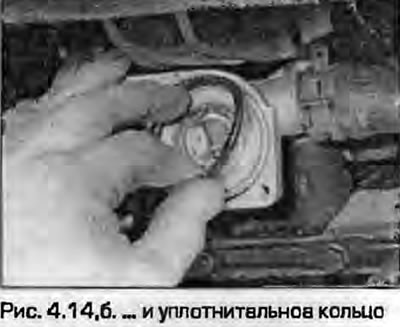

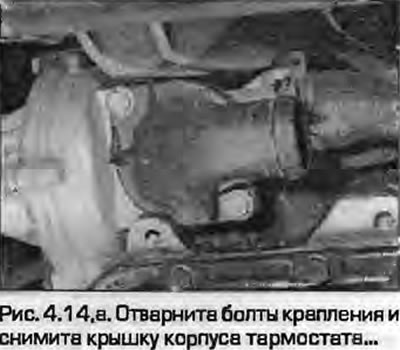

14. Odvijte pričvrsne vijke, zatim uklonite poklopac kućišta termostata, a zatim i brtveni prsten s motora (crtež. 4.14, a, b). Baci prsten; za instalaciju je potreban novi.
 |
 |

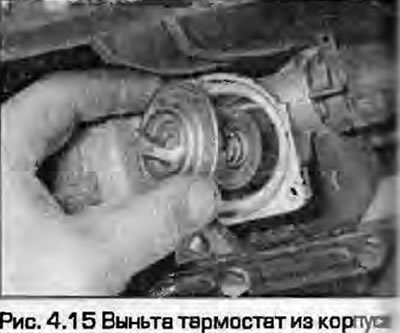

15. Uklonite termostat, zapamtite kako je instaliran (Sl. 4.15).
Ispitivanje
16. Rad termostata možete otprilike provjeriti tako da ga objesite na žicu u posudu s vodom. U njoj prokuhajte vodu - termostat bi se trebao otvoriti kad zavrije. Ako se ne otvori, zamjena je neizbježna.
17. Ako imate termometar s dovoljnim rasponom mjerenja, možete izmjeriti temperaturu otvaranja termostata i usporediti je s podacima u Tehnički podaci. Vrijednost temperature otvaranja obično je označena na termostatu. Ako se termostat ne otvara sa ili bez termometra, ili se ne zatvara kada se izvadi iz kipuće vode, bacite termostat i kupite novi za ugradnju.
18. Ako se termostat ne zatvara prilikom hlađenja, i njega je potrebno zamijeniti.
Montaža
Svi modeli
19. Instalacija je obrnuti postupak. Imajte na umu sljedeće:
- a) Zamijenite brtveni prsten termostata.
- b) Na AHL motorima zakrivljeni dio termostata postavlja se okomito.
- c) Zategnite pričvrsne vijke kućišta termostata na navedeni moment.
- d) Napunite rashladnim sredstvom kako je opisano u poglavlju 1A ili 1B.
- d) Na kraju spojite bateriju.
