Opće informacije
1. Nosač prednje ploče karoserije/brave - naziv dijela karoserije ugrađenog ispred odjeljka motora. Na ovom dijelu karoserije ugrađeni su mehanizam za zaključavanje haube, prednji branik, hladnjak, hladnjak tekućine za automatski mjenjač i prednja svjetla. Dizajn karoserije Audi A4 je takav da se ovaj dio karoserije može ukloniti bez značajnijeg rastavljanja. Osim toga, prednja ploča/nosač brave može se odmaknuti od karoserije nekoliko centimetara, stavljajući je u "servisni" položaj bez odvajanja raznih crijeva, cijevi i ožičenja koji su pričvršćeni na nju. U ovom položaju, pristup različitim komponentama motora i motornom prostoru može se značajno poboljšati.
Uklanjanje
2. Odspojite žicu za uzemljenje od baterije.
Napomena: Ako radio instaliran u vašem automobilu ima tajni kod, provjerite znate li ga prije odspajanja akumulatora. Kontaktirajte svog prodavača ako ste u nedoumici.
3. Uklonite prednji branik kao što je opisano u stavku 3.

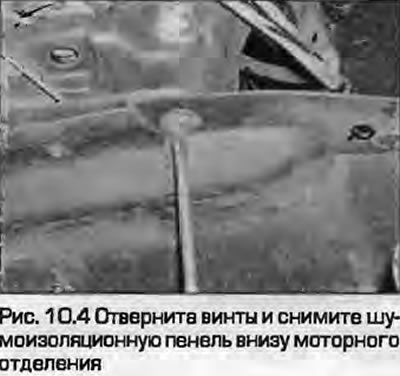

4. Otpustite vijke i uklonite ploču za zvučnu izolaciju na dnu odjeljka motora (Sl. 10.4).
5. Odspojite kabel iz brave poklopca motora kako je opisano u stavak 8.

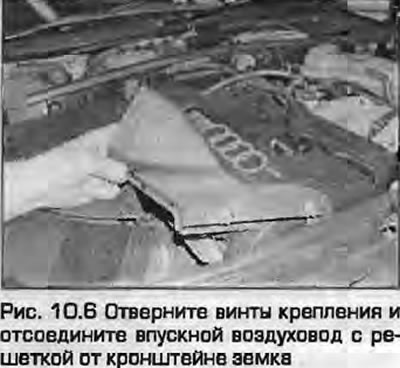

6. Otpustite pričvrsne vijke i odvojite kanal za dovod zraka s rešetkom od nosača brave (Sl. 10.6).

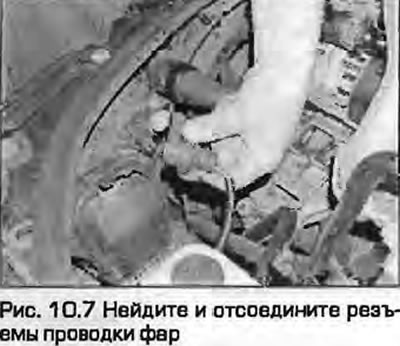

7. Pronađite i odspojite konektore ožičenja za prednja svjetla, motore korektora prednjih svjetala i pokazivače smjera u lijevom kutu odjeljka motora (Sl. 10.7). Odvojite ožičenje od osjetnika vanjske temperature koji se nalazi na donjem stražnjem rubu hladnjaka, bliže donjem spoju crijeva.
8. Ispustite rashladnu tekućinu kako je opisano u odgovarajućem odjeljku poglavlja 1, odvojite crijeva za hlađenje od hladnjaka kako je opisano u stavak 3. poglavlja 3.
9. Na modelima s klima uređajem, uklonite kondenzator iz brave i zavežite ga na prikladnom mjestu ispred motora žicom ili užetom.
Upozorenje: Ne ostavljajte kondenzator da visi na cijevima kako ih ne biste opteretili i oštetili.
Pažnja! Nemojte odvajati cijevi rashladnog sredstva od kondenzatora (pročitajte upozorenja u poglavlje 3, o opasnostima rashladnog sredstva).

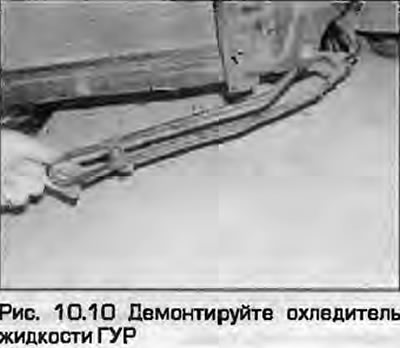

10. Uklonite hladnjak tekućine servoupravljača i privežite ga žicom na prikladno mjesto na dnu odjeljka motora (crtež. 10.10). Na modelima s automatskim mjenjačem, izvršite isti postupak s hladnjakom tekućine za automatski mjenjač.
11. Na modelima s turbopunjačem uklonite pričvrsne vijke i uklonite kanal međuhladnjaka s prednje ploče.
12. Uklonite brtvu prednje ploče s oba prednja krila. Nema potrebe za uklanjanjem brtve sa same ploče.

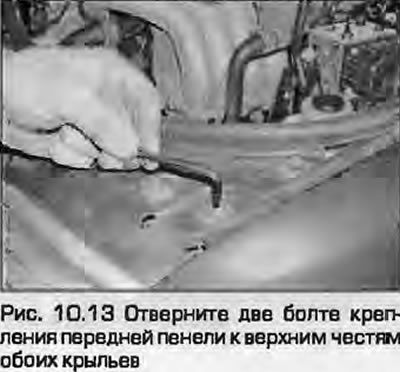

13. Uklonite dva vijka koji pričvršćuju prednju ploču na gornje dijelove oba krila (crtež. 10.13).

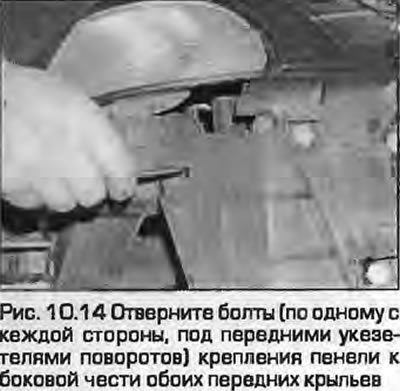

14. Odvijte vijke (po jedan sa svake strane, smješten ispod prednjih pokazivača smjera) pričvršćivanje panela sa strane oba prednja branika (crtež. 10.14).

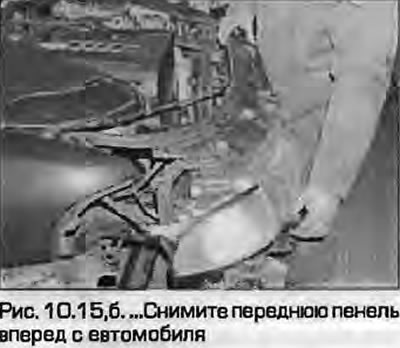

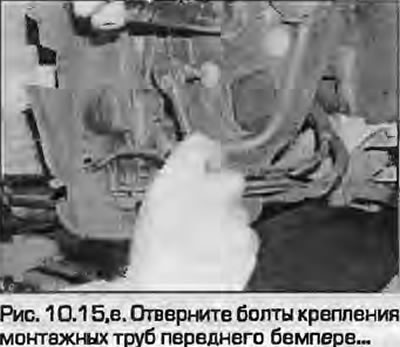

15. Za završnu fazu trebat će vam pomoćnik. Odvijte vijke koji pričvršćuju cijevi za pričvršćivanje prednjeg odbojnika (četiri s desne i tri s lijeve strane). Uklonite prednju ploču naprijed od vozila (crtež. 10.15, a, b).
 |
 |
Montaža
16. Instalacija je obrnuti postupak. Provjerite rad prednjih pokazivača smjera, brave poklopca motora i sigurnosne kuke. Napunite i odzračite rashladni sustav kako je opisano u poglavlju 1A ili 1B. Provjerite podešavanje prednjih svjetala.
Postavljanje prednje ploče/nosača brave u položaj "servis"
Napomena: Za izvođenje ovog postupka napravite dva pomoćna vijka od šipke duljine 300 mm i kompleta matica.
17. Odspojite žicu za uzemljenje od baterije.
Napomena: Ako radio instaliran u vašem automobilu ima tajni kod, provjerite znate li ga prije odspajanja akumulatora. Kontaktirajte svog prodavača ako ste u nedoumici.
18. Uklonite prednji branik kako je opisano u paragrafu 9.
19. Odvijte pričvrsne elemente i uklonite prednji rub zvučno izolacijske ploče s donje strane prednje ploče. Nema potrebe potpuno ukloniti ploču.
20. Otpustite pričvrsne vijke i odvojite zračne kanale s rešetkom od ploče.

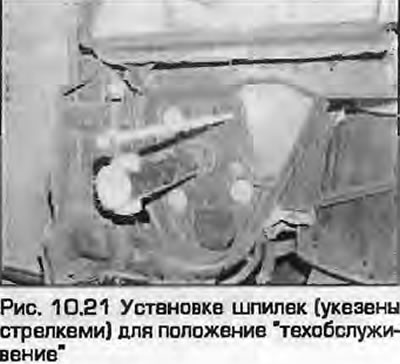

21. Uklonite desni gornji vijak s cijevi za montiranje desnog odbojnika. Uvrnite jedan od pomoćnih svornjaka u otvorenu rupu i zavrnite maticu na kraj svornjaka. Uvrnite drugi klin u rupu koja se nalazi lijevo od cijevi za montiranje lijevog odbojnika (crtež. 10.21).
22. Odvijte preostale vijke koji pričvršćuju prednju ploču kao što je opisano u paragrafima. Podijeljeno je 13...15 prethodnog.
23. Pažljivo odvojite prednju ploču od motora dok se stražnji dio dva vijka sa svake strane gornje površine prednje ploče ne poravna s prvom od dvije odgovarajuće rupe u svakom blatobranu. Ponovno zategnite pričvrsne vijke kako biste učvrstili prednju ploču. Podesite položaj matica na domaćim klinovima tako da se ploča čvrsto drži i da ne visi na gornjim pričvrsnim vijcima.
24. Instalacija ploče je obrnuti postupak. Zategnite sve navojne pričvrsne elemente na navedene momente. Provjerite podešavanje prednjih svjetala.
