Uklanjanje
Primjena: Ni u kojem slučaju nemojte upravljati vozilom s uklonjenim prednjim branikom, jer ostatak karoserije vozila neće moći sigurno poduprijeti motor.
1. Otvorite poklopac motora.

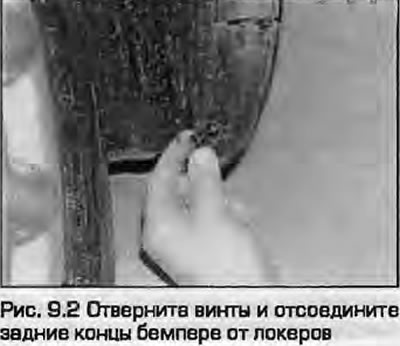

2. Sa svake strane vozila uklonite vijke i odvojite stražnje krajeve odbojnika od blatobrana (Sl. 9.2).
3. Pritisnite zasune i uklonite rešetke s obje strane odbojnika (Sl. 9.3).
4. Ako su ugrađena svjetla za maglu, ugrađena u branik. Uklonite ih kao što je opisano u paragrafu 7 poglavlja 12 (ako je potrebno). Na nekim je modelima senzor vanjske temperature montiran na stražnjoj površini odbojnika. Odspojite njegov konektor ožičenja.

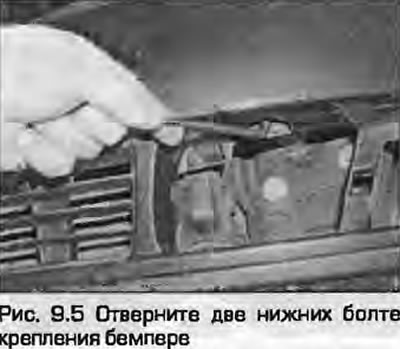

5. Odvijte dva vijka za pričvršćivanje donjeg odbojnika (Sl. 9.5).

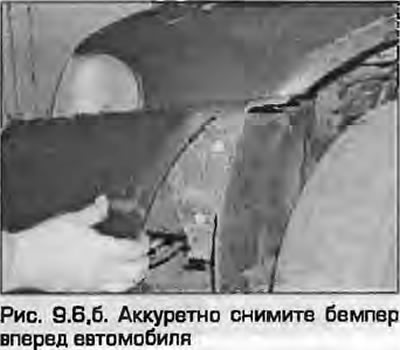

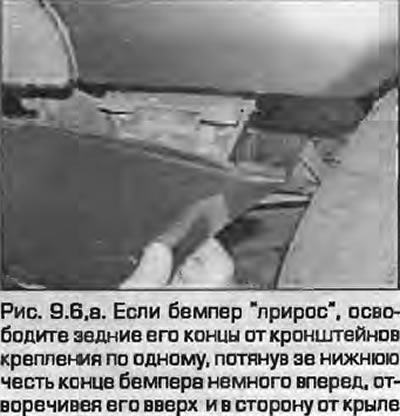

6. Pažljivo uklonite branik s prednjeg dijela vozila. Ako su ugrađeni perači prednjih svjetala, prije potpunog uklanjanja odbojnika. pomaknite ga tako da možete odvojiti crijevo za pranje od spoja branik-poprečni nosač. Ako je odbojnik "zapeo", otpustite njegove stražnje krajeve iz nosača za pričvršćivanje jedan po jedan povlačenjem donjeg dijela kraja odbojnika malo prema naprijed i okretanjem prema gore i dalje od krila (crtež. 9.6, a, b).
Napomena: Visina odbojnika može se promijeniti podešavanjem položaja navojnih čahura unutar cijevi za pričvršćivanje odbojnika.
 |
 |
7. Ako je potrebno, prednji spojler (ako je instaliran) donji dio odbojnika može se ukloniti uklanjanjem odvojivih zakovica i pritiskom zasuna. Kako biste uklonili razdvojene zakovice, pritisnite središnji klin i kliještima uklonite tijelo zakovice. Ugradnja odvojivih zakovica vrši se na sljedeći način: umetnite tijelo, a zatim njime poravnajte središnji zatik.
8. Cijevi amortizera odbojnika mogu se ukloniti s karoserije odvrtanjem pričvrsnih vijaka. Prilikom ponovne ugradnje, zategnite vijke navedenim momentom.
Montaža
9. Ugradnja - obrnuti postupak. Zategnite pričvrsne vijke odbojnika na navedeni moment. Provjerite rad perača prednjih svjetala, svjetla za maglu i osjetnika vanjske temperature (ako je instaliran).
