Sadržaj: Uklanjanje ↓ Montaža ↓
Uklanjanje
1. Odspojite negativni kabel akumulatora i odmaknite ga od terminala - pročitajte upozorenja u stavak 1.
2. Na AHL motorima uklonite cijev šipke za mjerenje ulja motora iz vodilice.
3. Na AEB i AJL benzinskim motorima, olabavite stezaljku i odvojite zračni kanal međuhladnjaka od kućišta leptira za gas.
4. Uklonite glavni pomoćni pogonski remen kao što je opisano u poglavlju 2A ili 2B.
5. Uklonite viskoznu spojku ventilatora kako je opisano u poglavlje 3. Može se ukloniti umetanjem šesterokutnog ključa odostraga, držeći ga mirno pomoću vijka umetnutog odostraga i naslonjenog na blok motora.
Benzinski motori

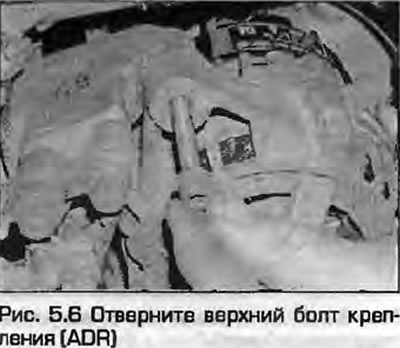

6. Odvijte gornji pričvrsni vijak generatora (Sl. 5.6).

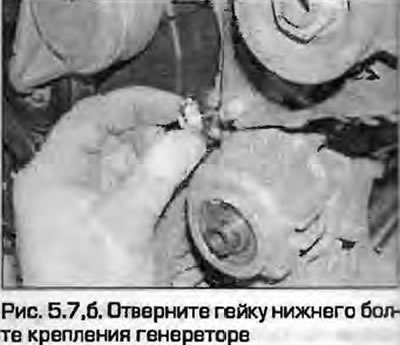

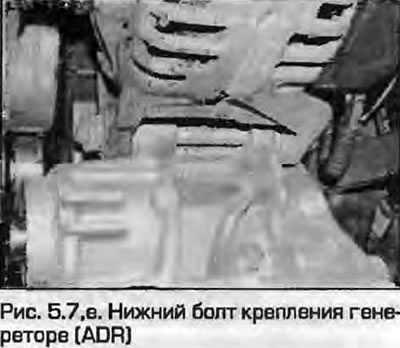

7. Otpustite maticu donjeg pričvrsnog vijka generatora, nagnite generator i uklonite donji vijak gurajući ga prema naprijed (crtež. 5.7, a, b).
 |
 |

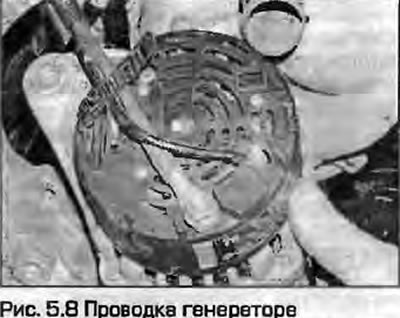

8. Pažljivo otpustite plastičnu stezaljku s ožičenja generatora (Sl. 5.8).
9. Otpustite matice i odvojite glavnu žicu i žicu žarulje za punjenje sa stražnje strane generatora.
10. Na AHL motorima, odvojite konektor ožičenja od lijevog prednjeg svjetla i uklonite spremnik hidraulične tekućine.
11. Pomaknite cijev za hlađenje u stranu i uklonite generator iz motora.
Dizel motori
12. Otpustite matice i odvojite glavnu žicu i žicu žarulje za punjenje sa stražnje strane generatora, zatim odvojite ožičenje od priključka filtra.
13. Pažljivo otpustite plastičnu stezaljku s ožičenja generatora.
14. Podržavajući generator, odvrnite pričvrsne vijke.
15. Pomaknite cijev za hlađenje u stranu i uklonite generator iz motora.
Montaža
16. Instalacija - obrnuti postupak. Ugradite glavni pomoćni pogonski remen - pogledajte poglavlje 2A ili 2B. Zategnite pričvrsne vijke generatora na navedeni moment.
(Izvorni tekst dostupan je na web stranici: AudiManual)
