Sadržaj: Uklanjanje ↓ Montaža ↓
Uklanjanje
1. Zategnite ručnu kočnicu, podignite prednji dio vozila i postavite sigurnosne oslonce. Uklonite odgovarajući kotač.

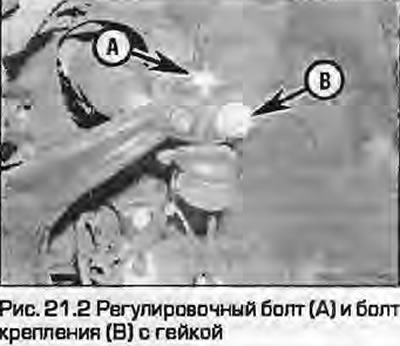

2. Otpustite vijak za podešavanje, zatim sigurnosnu maticu s vijkom, a zatim gurnite klin šarke prema dolje kako biste ga odvojili od zgloba upravljača (Sl. 21.2).
3. Za bolji pristup odvrnite plastičnu maticu. skinite kopče i skinite poklopac prozora u blatobranu kroz koji može proći poluga upravljača.
4. Ako se vrh ponovno koristi s pisačem, označite ga u odnosu na maticu za podešavanje spone.
5. Držeći šipku za ravninu, odvrnite sigurnosnu maticu za četvrtinu. Nemojte dalje odvrtati maticu, ona će poslužiti kao oznaka za ugradnju.
6. Nakon što ste izbrojali točan broj okretaja, odvrnite vrh s poluge upravljača.
7. Temeljito očistite navojni dio vrha. Ako se igla vrha pomiče uz zapinjanje, ili je labava, ili je pretjerano stegnuta, ili je na bilo koji način oštećena, vrh se mora zamijeniti. Provjerite konus i navoj zatika. Ako je poklopac oštećen, mijenja se cijeli vrh - poklopci se ne isporučuju kao rezervni dijelovi.
Montaža

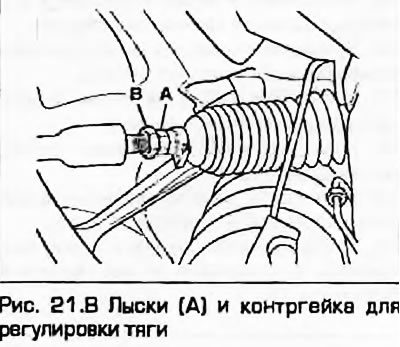

8. Zavrnite vrh na šipku upravljača s istim brojem okretaja koji ste izbrojali prilikom skidanja starog dijela. U tom slučaju, trebala bi ostati četvrtina kruga prije sigurnosne matice i oznake bi se trebale poravnati. Držeći šipku za ravninu, zategnite sigurnosnu maticu na navedeni moment (Sl. 21.8).
9. Ugradite montažni vijak s novom maticom, zatim ugradite vijak za podešavanje i zategnite ih navedenim momentom.
10. Ugradite kotač, spustite vozilo i zategnite vijke kotača na navedene momente.
11. Provjerite poravnanje prednjih kotača kao što je opisano u paragraf 24.
