Зняцце
Указанні. Фарбай адзначце становішча перадпакояў колаў па стаўленні да ступіцах. Гэта неабходна для паўторнай усталёўкі колаў у зыходнае становішча, у выніку чаго захоўваецца іх балансаванне. На аўтамабілі які стаіць на колах, адпусціце ніты мацавання перадпакояў колаў, затым падніміце аўтамабіль, адкруціце ніты і зніміце перадпакоі колы.
Для таго каб выключыць правісанне паваротных кулакоў пасля зняцця амартызацыйнай стойкі, падтрымайце іх дамкратам праз драўляны брусок. У адваротным выпадку магчыма пашкоджанне сучлянення ніжніх рычагоў.

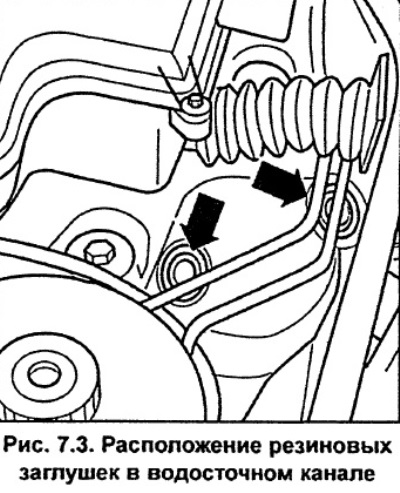

З вадасцёкавага канала выміце гумовыя заглушкі (гл. мал. 7.3).

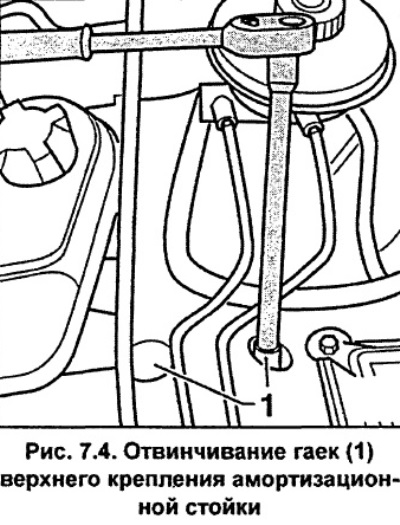

Акуратна выкруціце дзве гайкі верхняга мацавання амартызацыйнай стойкі, пры гэтым не пашкодзіце ахоўнае пакрыццё тармазных трубаправодаў (гл. мал. 7.4).

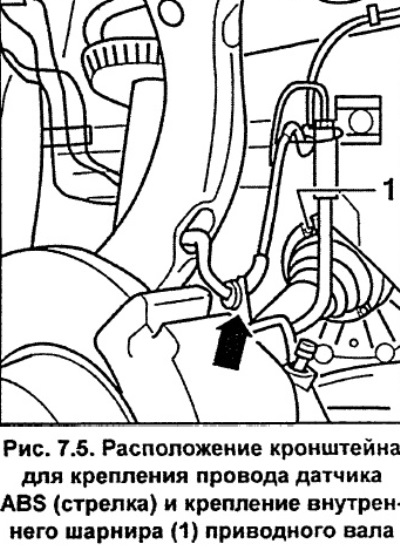

Выміце з кранштэйна на суппорце тормазу провад датчыка частаты кручэння ABS (гл. мал. 7.5).

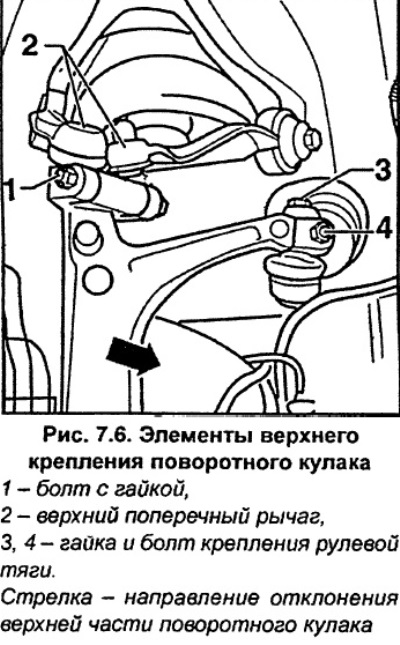

Адкруціце гайку 1 (мал. 7.6), выміце ніт і, пацягнуўшы ўверх, выміце верхнія папярочныя рычагі 2 з паваротнага кулака.
Увага. Не пашырайце адвёрткай ці іншай прыладай пазы ў паваротным кулаку. Не адшрубоўвайце ніты мацавання рулявой цягі да паваротнага кулака, бо ў адваротным выпадку будзе неабходна адрэгуляваць куты ўсталёўкі перадпакояў колаў 3 і 4 (мал. 7.6).
Адхіліце ў бок верхнюю частку паваротнага кулака (стрэлка, мал. 7.6).
Адкруціце гайку мацавання пальца шаравога шарніра ніжняга рычага да паваротнага кулака, пры гэтым ключом на 4 мм утрымлівайце палец шарніра ад проворачивания.

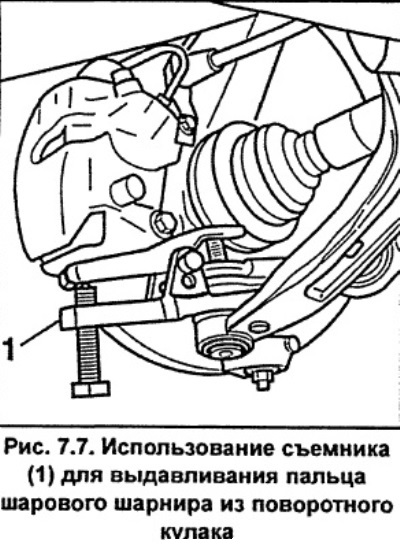

Здымнікам выцісніце палец шаравога шарніра з паваротнага кулака (гл. мал. 7.7).

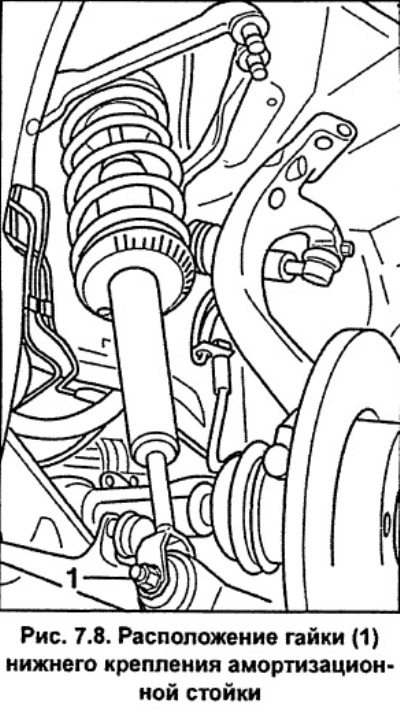

Адкруціце гайку і выміце ніт мацавання амартызацыйнай стойкі да ніжняга папярочнага рычагу (гл. мал. 7.8).
Выміце амартызацыйную стойку з-пад пярэдняга крыла, пры гэтым не пашкодзіце ахоўны чахол шарніра роўных кутніх хуткасцяў вала, прывада.
Усталяванне

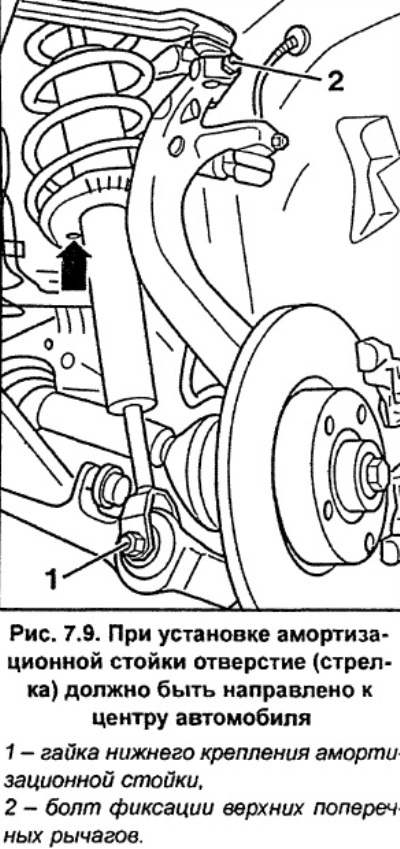

Усталюеце амартызацыйную стойку такім чынам, каб адтуліна ў ніжнім гняздзе спружыны было накіравана да цэнтра аўтамабіля (гл. мал. 7.9).
Усталюеце відэлец ніжняга мацавання амартызацыйнай стойкі на папярочны рычаг і ўстаўце ніт і накруціце на яго гайку, аднак на гэтым этапе не зацягвайце яе (гл. мал. 7.9). Канчатковае зацягванне гайкі неабходна правесці пасля ўсталёўкі аўтамабіля на колы.
Устаўце пальцы шарніраў верхніх папярочных рычагоў у паваротны кулак да ўпора і замацуеце іх нітам і гайкай, зацягнуўшы іх момантам 40 Нм (мал. 7.9).
Устаўце палец шаравога шарніра ніжняга рычага ў паваротны кулак і замацуеце гайкай, зацягнуўшы яе момантам 100 Нм, пры гэтым ключом на 4 мм утрымлівайце палец шарніра ад проворачивания.
Замацуеце провад датчыка ABS на кранштэйне суппорта тормазу.
Усталюеце верхнюю частку амартызацыйнай стойкі і замацуеце яе новымі гайкамі, зацягнуўшы іх момантам 20 Нм, але пры гэтым не пашкодзіце ахоўнае пакрыццё тармазных трубаправодаў.
Усталюеце гумовыя заглушкі ў вадасцёкавы жолаб.
Вырабіце тонкі пласт змазкі на капец ступицы, цэнтравальнага дыск кола. У адпаведнасці з раней нанесенымі пазнакамі ўсталюеце кола і замацуеце яго нітамі. Апусціце аўтамабіль і зацягніце ніты мацавання кола момантам 120 Нм.
Зацягніце гайку ніжняга мацавання амартызацыйнай стойкі момантам 90 Нм.
Мал. 7.10. Элементы амартызацыйнай стойкі
1 - самоконтрящаяся гайка з бурцікам, 60 Нм,
Пры ўсталёўцы неабходна выкарыстоўваць новую гайку.
2 - падшыпнік амартызацыйнай стойкі,
3 - шайба,
4 - верхняя талерка спружыны,
5 - цыліндрычная кручаная спружына,
На паверхні спружыны не павінна быць пашкоджанняў.
6 - упарты буфер,
Усталёўваецца ў верхнюю талерку спружыны,
7 - ахоўны чахол,
8 - ахоўны кажух,
9 - апора спружыны,
10 - ніжняя талерка спружыны,
11 - амартызатар
