Стойка пярэдняй падвескі — зняцце і ўстаноўка (Audi A4 Б5)

Зняцце

1. Зніміце дэкаратыўны каўпак, прыслабце балты мацавання адпаведнага кола, пакуль аўтамабіль стаіць на колах.

2. Пастаўце кліны пад заднія колы, зацягніце ручны тормаз, падніміце перадпакой частка аўтамабіля і ўсталюеце страховачныя апоры. Зніміце якое адпавядае пярэдняе кола.

3. На мадэлях, абсталяваных ксенонавымі фарамі, вызваліце хамут і адлучыце шток кіравання датчыка ўзроўня аўтамабіля ад ніжняга пярэдняга папярочнага рычага, як апісана ў чале 12.

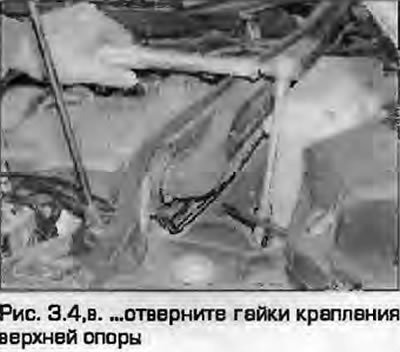

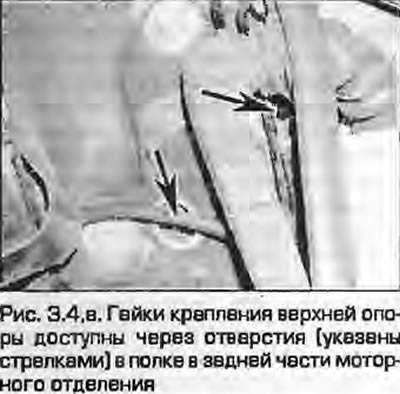

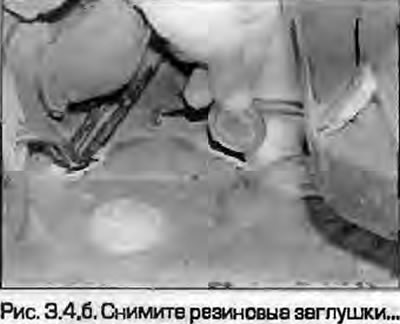

4. Верхнія гайкі мацавання стойкі даступныя праз дзве адтуліны ў попцы ў задняй частцы маторнага аддзялення. Адтуліны зачыненыя коркамі. Падопрыце стойку падкатным дамкратам, зніміце заглушкі, адкруціце верхнія гайкі мацавання стойкі з дапамогай галоўкі з падаўжальнікам і вароткам (мал. 3.4, а-у).




5. Зніміце колавы датчык ABS, як апісанае параграфе 19 главы 9, і адвядзіце яго ў бок ад стойкі падвескі.


6. Адкруціце гайку мацавання, выміце сцяжны ніт хамута наверсе паваротнага кулака, як апісана ў параграфе 5. Аддзяліце шарніры пярэдняга і задняга рычагоў ад паваротнага кулака. Не разводзіце пры гэтым хамут адвёрткамі ці зубіламі. Паспрабуйце не пашкодзіць гумовыя чахлы шарніраў.

7. Адкруціце гайкі мацавання і аддзеліце ніжні задні папярочны рычаг ад падставы паваротнага кулака, ужыўшы здымнік шаравых наканечнікаў. Не пашкодзіце гумовы чахол (гл. параграф 5)! Гэта дазволіць выняць ніжні ніт мацавання стойкі з пярэдняга ніжняга папярочнага рычага.

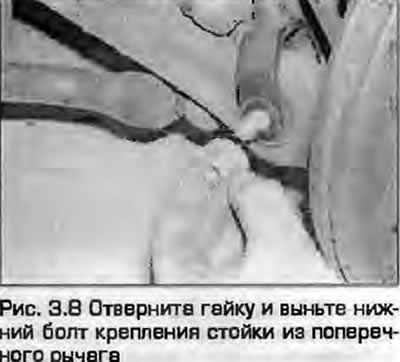

8. Адкруціце гайку і выміце ніжні ніт мацавання стойкі падвескі з папярочнага рычага (мал. 3.8).

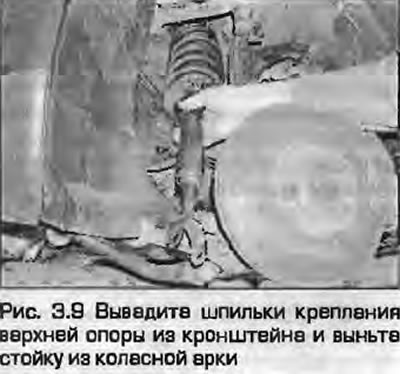

9. Вывядзіце шпількі мацавання верхняй апоры з кранштэйна і зніміце стойку з-пад колавай аркі (мал. 3.9).

Ўстаноўка

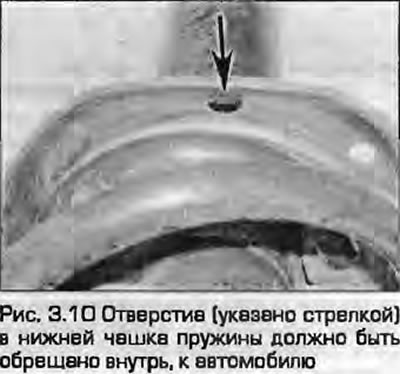

10. Прыкладзяце стойку да месца ўсталёўкі і ўвядзіце шпількі мацавання верхняй апоры ў кранштэйн. Прасочыце, каб адтуліна ў ніжняй апоры спружыны стойкі было звернута ўнутр, да аўтамабіля (мал. 3.10).




11. Умацуйце зграйку на ніжнім папярочным рычагу нітам, загарніце новую гайку мацавання і зацягніце яе ў гэтай стадыі абавязкова "ад рукі".

12. Далучыце ніжні папярочны рычаг да падставы паваротнага кулака - гл. параграф 5. Усталюеце новую самоконтрящуюся гайку і зацягніце яе загаданым момантам.

13. Далучыце верхнія папярочныя рычагі да дакладней часткі паваротнага кулака - гл. параграф 5. Усталюеце стяжной ніт хамута з новай самоконтрящейся гайкай, зацягніце загаданым момантам. Прыцісніце ўніз абодва рычага, зацягваючы гайку, так каб абодва пальцы апор правільна зафіксаваліся.

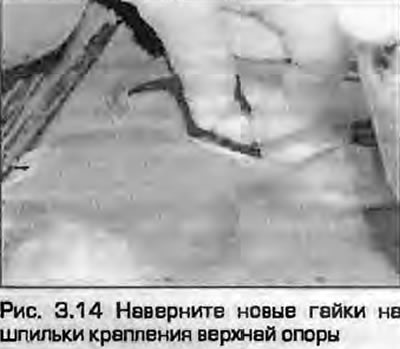

14. Навярніце новыя гайкі на шпількі мацавання верхняй апоры стойкі і зацягніце іх загаданым момантам (мал. 3.14). Усталюеце гумовыя заглушкі ў адтуліны паліцы.



15. Усталюйце колавы датчык ABS.

16. На аўтамабілях з ксенонавымі фарамі далучыце шток кіравання да ніжняга папярочнага рычага і зацягніце хамут, як апісана чале 12.

17. Усталюйце кола і зацягніце балты яго мацавання загаданым момантам, апусціце аўтамабіль.

18. Апусціўшы аўтамабіль на колы, зацягніце ніжні ніт мацавання стойкі загаданым момантам.
