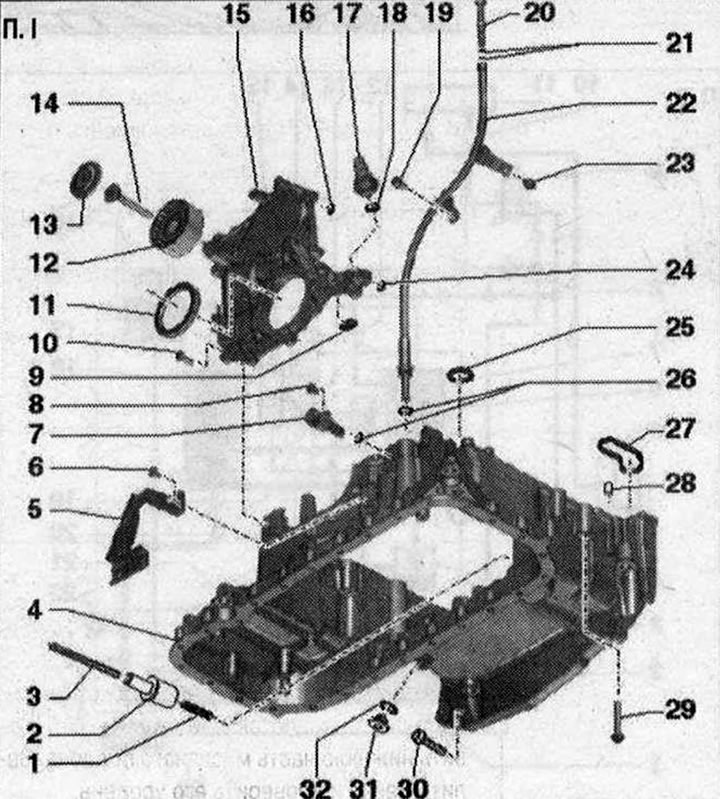

Горната част на масления съд. аз 1. Натискаща пружина; 2. Каишка; 3. Задвижващ вал на маслената помпа; 4. Горна част на масления съд; 5. Скоба за окабеляване; 6/8/19/23. Болт: 9 Nm; 7. Клапан за регулиране на налягането на маслото "N428"; 9. Уплътнение: 2 бр.; замени; 10. Болт; 11. Маслено уплътнение на коляновия вал от страната на ролката: сменете; 12. Дясна направляваща ролка на поликлинов ремък: монтирайте в правилната позиция; 13. Капак на водещата ролка; 14. Болт; 15. Печат. фланец от страната на макарата 16/21/24/26. Печат. пръстен: замени; 17. Датчик за налягане на маслото "F22": налягане на превключване 2.0...2.5 bar; зелена изолация; проверете в "Насочвано отстраняване на неизправности"; 20 Нм; 18. Уплътнителен маншет: сменете; 20. Корк; 22. Водеща тръба на щеката за измерване на маслото; 25/27. Уплътнение: сменете; 28. Монтажна втулка: 2 бр.; 29/30. Болт; 31. ГМТ маркировка винтова запушалка: 35 Nm; използвайте дълъг шестограмен ключ със сферична глава, за да разхлабите и затегнете; 32. Уплътнителен маншет: сменете
Горен маслен съд - последователност на затягане на болтовете и въртящ момент

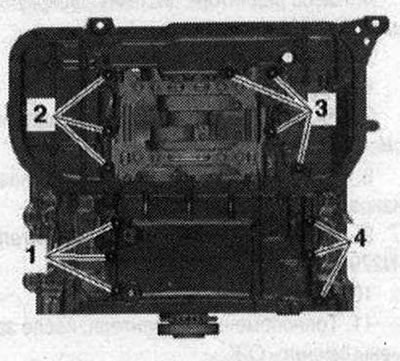

Затегнете болтовете "1...4" на горната част на масления съд на кръст на 2 етапа, както следва.
- 1. Затегнете предварително до 5 Nm.
- 2. Затегнете до 15 Nm.
