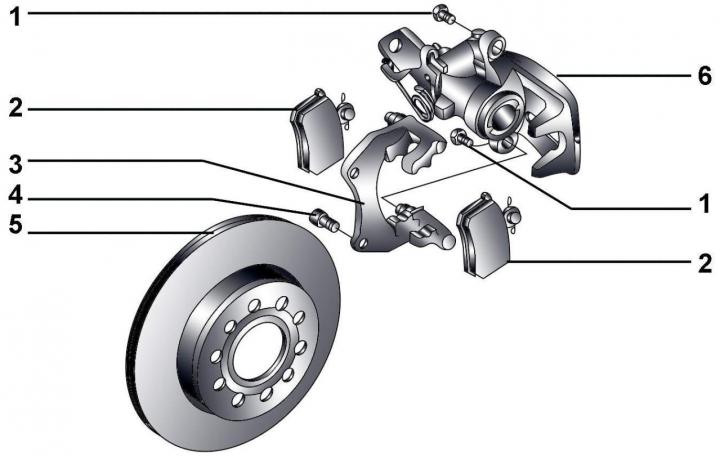

Фиг. 15–16. Заден спирачен апарат: 1 – самозаключващ се болт, 30 Nm; 2 – спирачна челюст; 3 – държач на шублер с направляващи щифтове и защитни капаци (доставят се сглобени като резервни части); 4 – болт (при автомобили със стоманен кормилен накрайник моментът на затягане е 60 Nm, с алуминиев кормилен накрайник – 70 Nm + допълнително затегнете под ъгъл 90°); 5 – спирачен диск; 6 – опора
Елементите на задния спирачен механизъм са показани на фиг. 15–16.
Премахване
Повдигнете задната част на автомобила и го подпрете на стойки.
Не забравяйте да смените всички накладки на едната ос на автомобила, дори само единият да е износен.

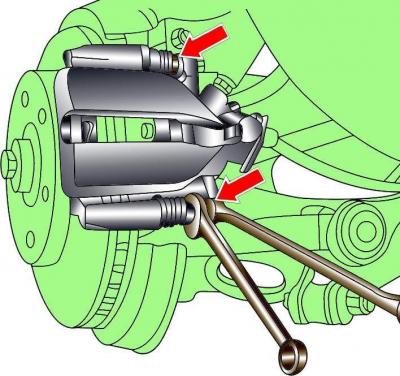

Фиг. 15–17. Развиване на монтажните болтове на шублера
Развийте монтажните болтове на шублера, като държите водещия щифт от завъртане (фиг. 15–17). Отстранете шублера и го завържете към задното окачване с мека жица. Спирачният апарат не трябва да виси на спирачния маркуч. Спирачният маркуч не трябва да се разтяга или усуква.
Ако старите накладки трябва да бъдат монтирани отново, маркирайте ги.
Отстранете спирачните накладки от шублера.
Почистете шублера от прах и мръсотия.
Монтиране
Когато монтирате нови спирачни накладки, е необходимо да завиете буталото в шублера. Когато буталото се завинти, спирачната течност се изтласква от спирачния цилиндър в разширителния съд, така че постоянно следете нивото на спирачната течност в резервоара и изпомпвайте течността от резервоара, ако е необходимо.

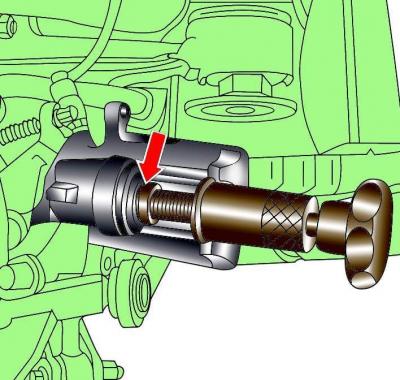

Фиг. 15–18. Завинтване на буталото в шублера с помощта на специален инструмент 3272
За да завинтите буталото в цилиндъра, използвайте инструмент 3272. Позиционирайте инструмента така, че фланецът му да влезе в жлебовете на буталото. Завъртете тялото на специалния инструмент обратно на часовниковата стрелка, докато спре. Завъртете дръжката на специалния инструмент по посока на часовниковата стрелка, за да завиете буталото в шублера (фиг. 15–18).
Ако нямате специален инструмент, завийте буталото в шублера с помощта на ъглови клещи за закрепващи пръстени.
Монтирайте спирачните накладки в държача на апарата, като се уверите, че притискащите пружини са разположени вертикално. Ако се монтират стари подложки, уверете се, че са монтирани в същото положение, както преди отстраняването.
Монтирайте шублера, завийте новия монтажен болт на водещия щифт и го затегнете до 35 Nm. Всеки комплект спирачни накладки се доставя с по един нов болт за всеки апарат.
Поставете задните колела и спуснете автомобила.
Проверете нивото на спирачната течност и я долейте до нормално, ако е необходимо.
Натиснете педала на спирачката, за да включите спирачните накладки.
