Всмукателна тръба — премахване и монтиране (Audi A6 C5)

  • Главна
  • Ауди A6
  • C5 Allroad (1999-2005)
  • Силовия агрегат
  • Изпускателна система
  • Всмукателна тръба — премахване и монтиране
            0
Съдържание: Премахване ↓ Монтиране ↓

Премахване



Автомобили с бензинови двигатели

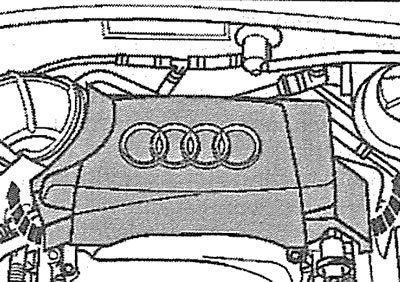

1. Свалете защитния капак на двигателя (вижте стрелките на илюстрацията).

4.1. Свалете защитния капак на двигателя (вижте стрелките)

4.1. Свалете защитния капак на двигателя (вижте стрелките)

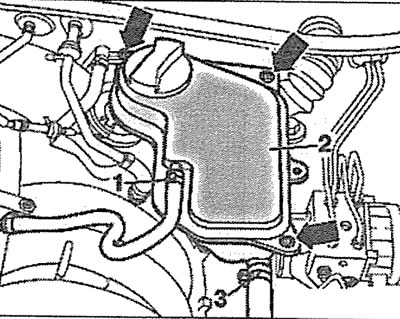

2. Откачете маркуча за охлаждащата течност от разширителния съд, като премахнете скоба 1 (вижте илюстрацията). Запушете отвора на маркуча с подходяща тапа или го затегнете.

4.2. Изключете маркуча за охлаждащата течност от разширителния съд, като премахнете скобата 1

4.2. Изключете маркуча за охлаждащата течност от разширителния съд, като премахнете скобата 1


3. Развийте болтовете (вижте стрелките на илюстрация 4.2) закрепвания на разширителния резервоар на охлаждащата течност.

4. Изключете щепсела на сензора за ниво на охлаждащата течност и преместете разширителния съд далеч от работната зона, без да откачвате маркуча за охлаждащата течност 3 от него (вижте илюстрация 4.2).

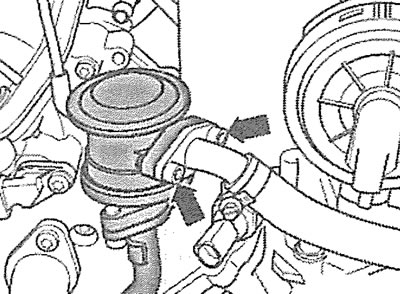

5. Развийте болтовете (вижте стрелките на илюстрацията) и откачете маркуча за подаване на въздух от вентила на системата за допълнително изгаряне.

4.5. Развийте болтовете (вижте стрелките) и откачете маркуча за подаване на въздух от вентила на…

4.5. Развийте болтовете (вижте стрелките) и откачете маркуча за подаване на въздух от вентила на системата за допълнително изгаряне


6. Разхлабете скобата (вижте стрелката на илюстрацията) и откачете маркуча за вентилация на картера от всмукателния колектор.

4.6. Разхлабете скобата (вижте стрелката) и откачете маркуча за вентилация на картера от…

4.6. Разхлабете скобата (вижте стрелката) и откачете маркуча за вентилация на картера от всмукателния колектор

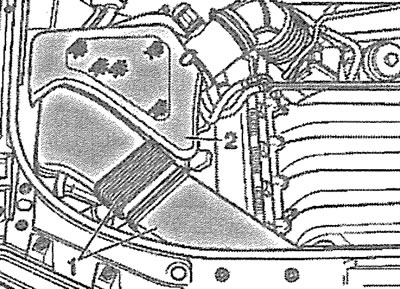

7. Свалете капака на въздушния филтър 2 и откачете входящия въздух 1 (вижте илюстрацията).

4.7. Свалете капака на въздушния филтър 2 и откачете входящия въздух 1

4.7. Свалете капака на въздушния филтър 2 и откачете входящия въздух 1

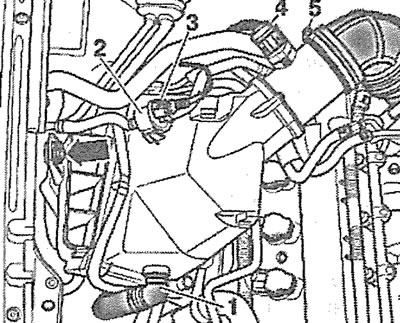

8. Изключете щепсела 3 от електромагнитния вентил 2 за прочистване на адсорбера и внимателно извадете клапана от държача (вижте илюстрацията).

4.8. Изключете щепсела 3 от електромагнитния клапан 2 за прочистване на адсорбера и внимателно…

4.8. Изключете щепсела 3 от електромагнитния клапан 2 за прочистване на адсорбера и внимателно извадете клапана от държача


9. Изключете щепсела 4 на сензора за масов въздушен поток (вижте илюстрация 4.8).

10. Внимателно откачете маркуча I на помпата на системата за допълнително изгаряне (вижте илюстрация 4.8).

11. Разкачете въздуховода, като разхлабите скобата 5 (вижте илюстрация 4.8).

12. Развийте болта (вижте стрелката на илюстрация 4.8) и свалете корпуса на въздушния филтър.

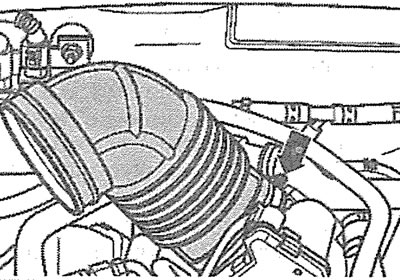

13. Изключете канала за подаване на въздух от дроселната клапа, като премахнете съответната монтажна скоба (вижте стрелката на илюстрацията).

4.13. Изключете канала за подаване на въздух от дроселната клапа, като премахнете съответната…

4.13. Изключете канала за подаване на въздух от дроселната клапа, като премахнете съответната монтажна скоба (вижте стрелката)

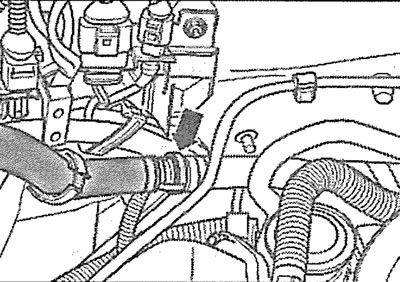

14. Изключете маркуча за подаване на въздух от комбинираните клапани на системата за допълнително изгаряне, като премахнете монтажната скоба (вижте стрелката на илюстрацията).

4.14. Изключете маркуча за подаване на въздух от комбинираните клапани на системата за допълнително…

4.14. Изключете маркуча за подаване на въздух от комбинираните клапани на системата за допълнително изгаряне, като премахнете монтажната скоба (вижте стрелката)

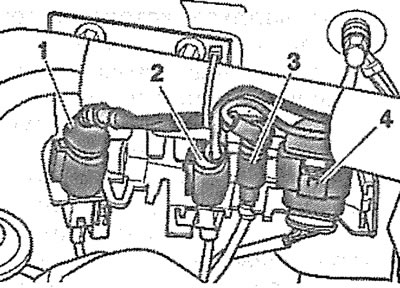

15. Освободете от държачите и откачете щепселите на 1-4 ламбда сонди (сензори за кислород), и след това освободете кабелите на сензора от крепежните елементи (вижте илюстрацията).

4.15. Освободете от държачите и разкачете щепселите 1-4 ламбда сонди (сензори за кислород)

4.15. Освободете от държачите и разкачете щепселите 1-4 ламбда сонди (сензори за кислород)


16. Развийте гайките 2 и 3, закрепващи всмукателната тръба с главния и допълнителния каталитичен конвертор. След това отстранете съответното предно колело (вижте илюстрацията).



4.16. Развийте гайките 2 и 3, закрепващи всмукателната тръба с главния и допълнителния каталитичен…

4.16. Развийте гайките 2 и 3, закрепващи всмукателната тръба с главния и допълнителния каталитичен конвертор


17. Автомобили с парно отопление. Развийте болтовете (вижте стрелките на илюстрацията) закрепване на изходната тръба на нагревателя към калника на двигателя.

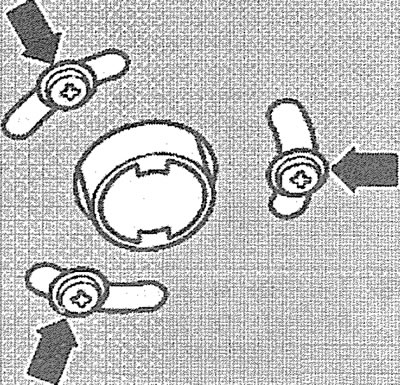

4.17. Развийте болтовете (вижте стрелките) закрепване на изходната тръба на нагревателя към калника…

4.17. Развийте болтовете (вижте стрелките) закрепване на изходната тръба на нагревателя към калника на двигателя. Автомобили с парно отопление


18. Развийте болтовете/натиснете скобите 1-3 и свалете защитата срещу пръски на двигателя (вижте илюстрацията).

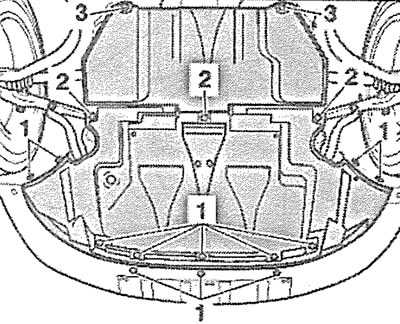

4.18. Развийте болтове/притиснете крепежни елементи 1-3 и свалете защитата срещу пръски на двигателя

4.18. Развийте болтове/притиснете крепежни елементи 1-3 и свалете защитата срещу пръски на двигателя

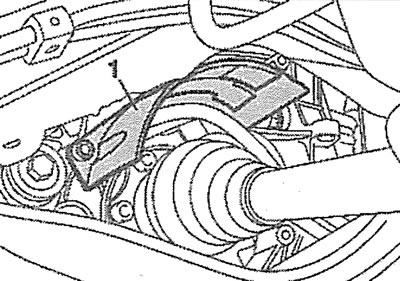

19. Свалете топлинния щит 1 на левия/десния задвижващ вал (в зависимост от коя цилиндрова глава се откача всмукателната тръба - дясна или лява) (вижте илюстрацията).

4.19. Отстранете топлинния екран 1 на левия задвижващ вал

4.19. Отстранете топлинния екран 1 на левия задвижващ вал


20. Свалете задвижващия вал.

21. Развийте затягащите болтове 1 и 2 на монтажните скоби на всмукателната тръба (вижте илюстрацията).

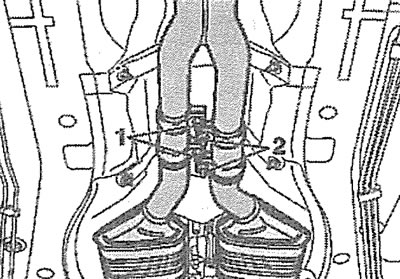

4.21. Развийте затягащите болтове 1 и 2 на монтажните скоби на всмукателната тръба

4.21. Развийте затягащите болтове 1 и 2 на монтажните скоби на всмукателната тръба


22. Развийте болтовете (вижте стрелките на илюстрацията) и премахнете двата топлинни щита.

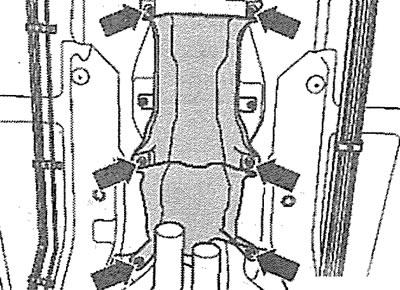

4.22. Развийте болтовете (вижте стрелките) и премахнете двата топлинни щита

4.22. Развийте болтовете (вижте стрелките) и премахнете двата топлинни щита

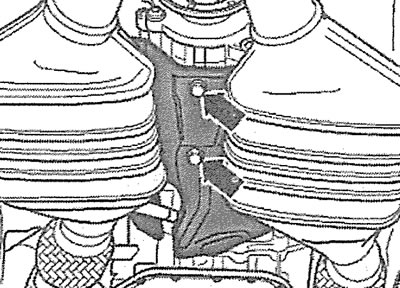

23. Развийте болтовете (вижте стрелките на илюстрацията) и свалете топлинния щит на скоростната кутия.

4.23. Развийте болтовете (вижте стрелките) и свалете топлинния щит на скоростната кутия

4.23. Развийте болтовете (вижте стрелките) и свалете топлинния щит на скоростната кутия

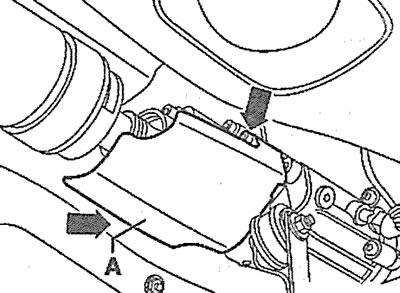

24. Отстранете топлинния щит A на карданния вал (вижте стрелките на илюстрацията).

4.24. Отстранете топлинния щит A на карданния вал (вижте стрелките)

4.24. Отстранете топлинния щит A на карданния вал (вижте стрелките)


25. Изключете карданния вал от скоростната кутия, като развиете болтовете, които го закрепват към фланеца, спуснете карданния вал върху изпускателните тръби или завържете вала с тел към тялото.

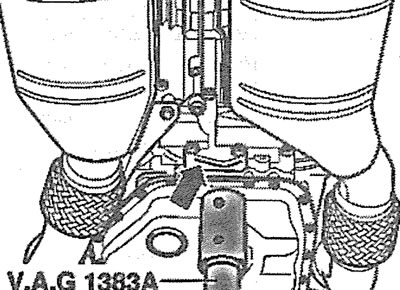

26. Поставете опорен или гаражен асансьор под захранващия блок, по-специално в областта, посочена със стрелката на илюстрацията.

4.26. Инсталирайте подпорен или гаражен асансьор под захранващия блок, а именно върху зоната,…

4.26. Инсталирайте подпорен или гаражен асансьор под захранващия блок, а именно върху зоната, посочена със стрелка

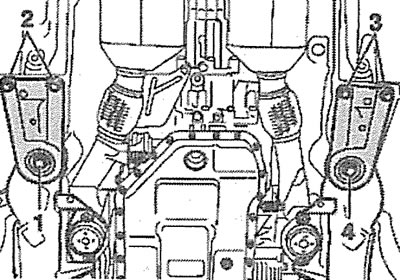

27. Развийте болтове 2 и 3, а след това болтове 1 и 4 на монтажа на подрамката (вижте илюстрацията).

4.27. Развийте болтове 2 и 3, след това болтове 1 и 4 на монтажа на подрамката

4.27. Развийте болтове 2 и 3, след това болтове 1 и 4 на монтажа на подрамката


28. Внимателно спуснете скоростната кутия и подрамата с помощта на гаражен асансьор.

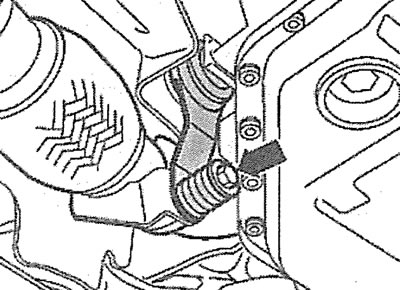

29. Развийте болта (вижте стрелката на илюстрацията) закрепвания на облицовката на входната тръба.

4.29. Развийте болта (вижте стрелката) закрепвания на облицовката на входната тръба

4.29. Развийте болта (вижте стрелката) закрепвания на облицовката на входната тръба


30. Освободете проводниците на ламбда сондата от държачите.

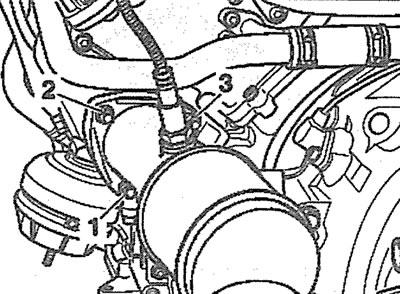

31. Развийте гайките 1 и 3, закрепващи всмукателната тръба с главния и допълнителния каталитичен конвертор към изпускателния колектор (вижте илюстрацията) и внимателно извадете тръбата.

4.31. Развийте гайките 1 и 3, закрепващи всмукателната тръба с главния и допълнителния каталитичен…

4.31. Развийте гайките 1 и 3, закрепващи всмукателната тръба с главния и допълнителния каталитичен конвертор към изпускателния колектор


Автомобили с дизелов двигател

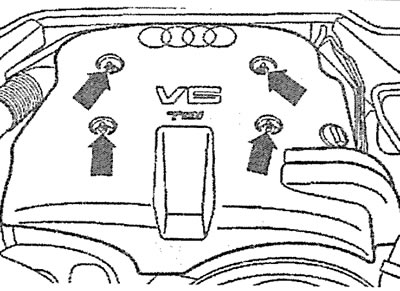

32. Развийте болтовете (вижте стрелките на илюстрацията) крепежни елементи и отстранете горния защитен капак на двигателя.

4.32. Развийте болтовете (вижте стрелките) крепежни елементи и отстранете горния защитен капак на…

4.32. Развийте болтовете (вижте стрелките) крепежни елементи и отстранете горния защитен капак на двигателя

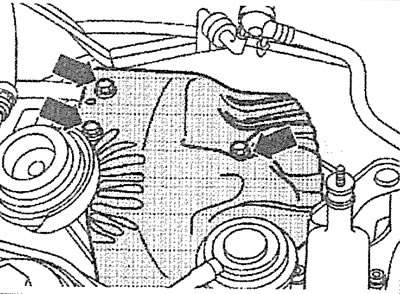

33. Автомобили с двигатели AFB, AKN. Развийте болтовете (вижте стрелките на илюстрацията) крепежни елементи и отстранете топлинния щит на турбокомпресора.

4.33. Развийте болтовете (вижте стрелките) крепежни елементи и отстранете топлинния щит на…

4.33. Развийте болтовете (вижте стрелките) крепежни елементи и отстранете топлинния щит на турбокомпресора. Автомобили с AFB, AKN двигател

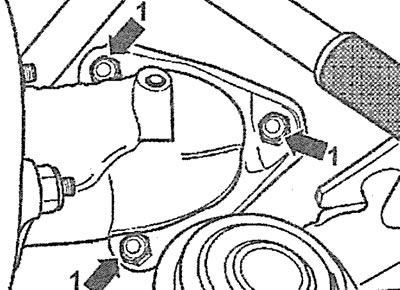

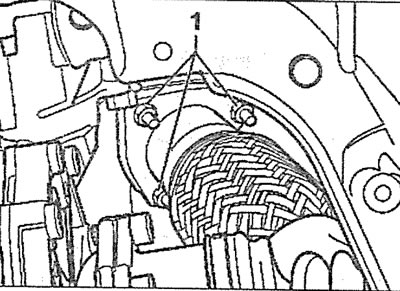

34. Развийте болтове 1 (вижте илюстрации 4.34 и 4.34a) крепежни елементи и откачете входната тръба с допълнителния каталитичен конвертор от турбокомпресора.

4.34. Развийте монтажните болтове 1 и разкачете входящата тръба от турбокомпресора. Автомобили с…

4.34. Развийте монтажните болтове 1 и разкачете входящата тръба от турбокомпресора. Автомобили с двигател AFB.AKN
4.34а. Развийте монтажните болтове 1 и разкачете входящата тръба от турбокомпресора. Автомобили с…

4.34а. Развийте монтажните болтове 1 и разкачете входящата тръба от турбокомпресора. Автомобили с двигатели AKE, AYM, BAU, BCZ, BDG, BDH, BFC

35. Свалете предното ляво колело.

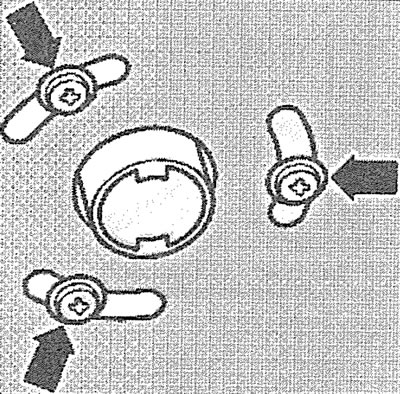

36. Автомобили с парно отопление. Развийте болтовете (вижте стрелките на илюстрацията) закрепване на изходната тръба на нагревателя към калника на двигателя.

4.36. Развийте болтовете (вижте стрелките) закрепване на изходната тръба на нагревателя към калника…

4.36. Развийте болтовете (вижте стрелките) закрепване на изходната тръба на нагревателя към калника на двигателя. Автомобили с парно отопление

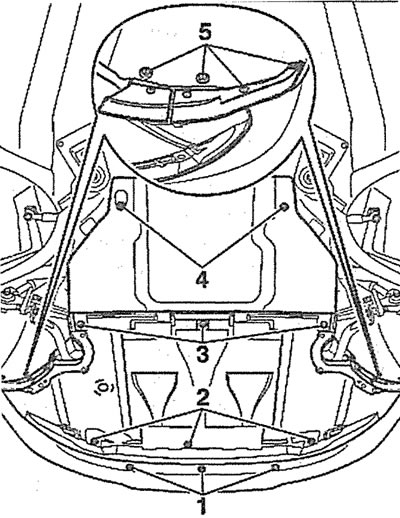

37. Развийте болтове/притиснете крепежни елементи 1-3 и свалете защитата срещу пръски на двигателя (вижте илюстрацията).

4.37. Развийте болтове/притиснете крепежни елементи 1-3 и свалете защитата срещу пръски на двигателя

4.37. Развийте болтове/притиснете крепежни елементи 1-3 и свалете защитата срещу пръски на двигателя

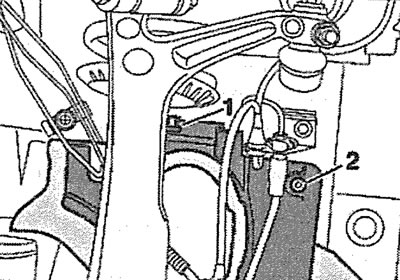

38. Развийте болта 2, натиснете ключалката 1 и отстранете защитния щит на левия задвижващ вал (вижте илюстрацията).

4.38. Развийте болт 2, натиснете ключалка 1 и отстранете защитния щит на левия задвижващ вал

4.38. Развийте болт 2, натиснете ключалка 1 и отстранете защитния щит на левия задвижващ вал

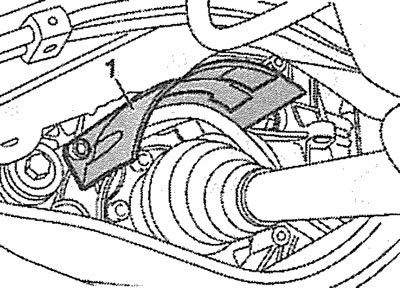

39. Отстранете топлинния щит 1 на левия задвижващ вал (вижте илюстрацията).

4.39. Отстранете топлинния екран 1 на левия задвижващ вал

4.39. Отстранете топлинния екран 1 на левия задвижващ вал

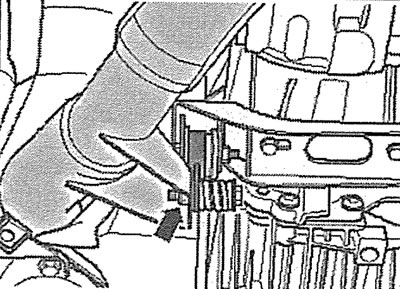

40. Развийте гайката(вижте стрелката на илюстрацията) закрепвания на облицовката на входната тръба.

4.40. Развийте гайката (вижте стрелката) закрепвания на облицовката на входната тръба

4.40. Развийте гайката (вижте стрелката) закрепвания на облицовката на входната тръба

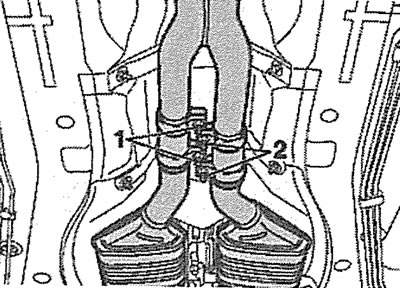

41. Развийте затягащите болтове 1 и 2 на монтажните скоби на всмукателната тръба и внимателно отстранете всмукателната тръба (вижте илюстрацията).

4.41. Развийте затягащите болтове 1 и 2 на монтажните скоби на всмукателната тръба

4.41. Развийте затягащите болтове 1 и 2 на монтажните скоби на всмукателната тръба


Монтиране



Монтажът на изпускателната тръба се извършва в обратен ред на отстраняване.

Текст, предоставен от онлайн ресурса: AUDImanual
Статията е проверена от автоексперт Алексей Иванов
Тази статия е достъпна на руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
