Оттегляне
Автомобили с бензинов двигател
1. Свалете двигателя (вижте съответната глава).
2. Разкачете щепсели 1 и 4 (лява глава на цилиндър) или щепсели 1 и 2 (дясна глава на цилиндър) на ламбда сондите (вижте илюстрации 6.2 и 6.2a) и освободете проводниците от стойките.

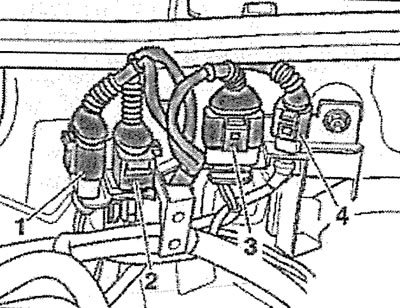

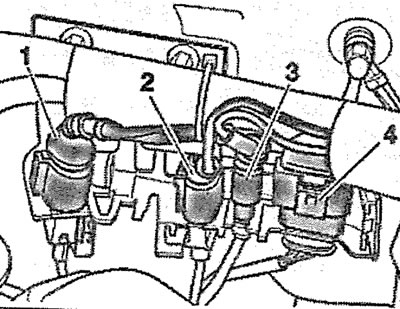

6.2. Разкачете щепсели 1 и 4 на ламбда сондите. Лява цилиндрова глава | 6.2a. Разкачете щепсели 1 и 2 на ламбда сондите. Дясна цилиндрова глава |
3. Разкачете всмукателната тръба от изпускателния колектор, като развиете гайките 1-3 на нейното закрепване (вижте илюстрации 6.3 и 6.3a).

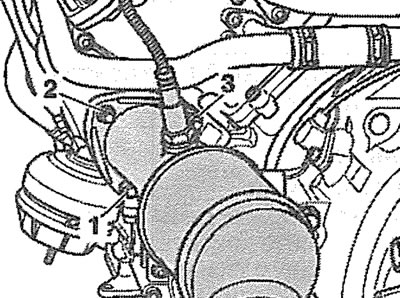

6.3. Изключете всмукателната тръба от изпускателния колектор, като развиете гайките 1-3 на нейното закрепване. Лява цилиндрова глава | 6.3a. Изключете всмукателната тръба от изпускателния колектор, като развиете гайките 1-3 на нейното закрепване. Дясна цилиндрова глава |
4. Изключете тръбопровода на охлаждащата течност от съответната глава на блока на цилиндъра, като развиете болтовете и отстраните крепежните хълмове (вижте илюстрацията).

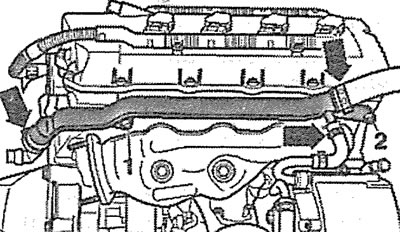

б.4. Изключете тръбопровода на охлаждащата течност от дясната глава на цилиндъра, като развиете болтове 1 и 2 и премахнете закрепващите скоби (вижте стрелките)
5. Развийте закрепващите гайки 1-12 и внимателно отстранете изпускателния колектор (вижте илюстрации 6.5 и 6.5a). Моментът на затягане на гайките е 25 Nm.

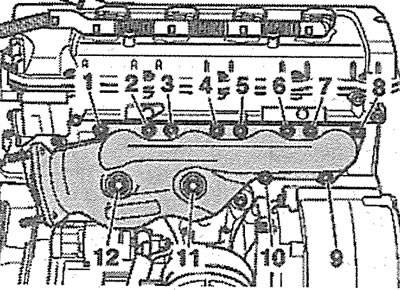

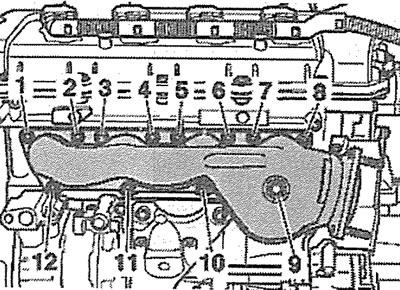

6.5. Развийте закрепващите гайки 1-12 и внимателно отстранете изпускателния колектор. Лява цилиндрова глава | 6.5а. Развийте закрепващите гайки 1-12 и внимателно отстранете изпускателния колектор. Дясна цилиндрова глава |
Превозни средства с дизелов двигател, лява цилиндрова глава
6. Отстранете приемната тръба с главния катализатор (вижте съответната глава).
7. Развийте болтовете (вижте стрелките на илюстрацията) и отстранете топлоизолиращия предпазител на турбокомпресора.

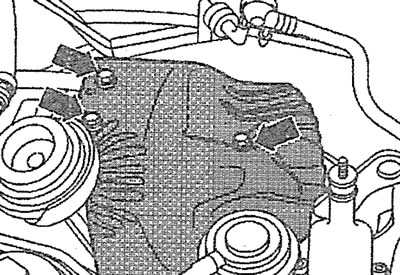

6.7. Развийте болтовете (вижте стрелките) и отстранете топлинния щит на турбокомпресора

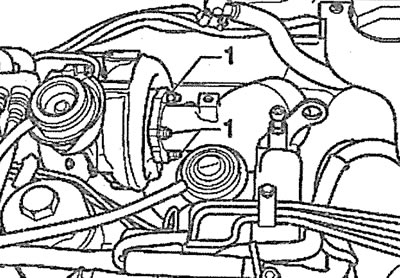

8. Развийте гайките 1 за закрепване, отстранете допълнителния катализатор (вижте илюстрацията). Моментът на затягане на гайките е 25 Nm.
6.8. Развийте гайките 1 за закрепване и отстранете допълнителния катализатор
9. Развийте болтовете (вижте стрелките на илюстрацията) и изключете свързващата тръба от фланеца.

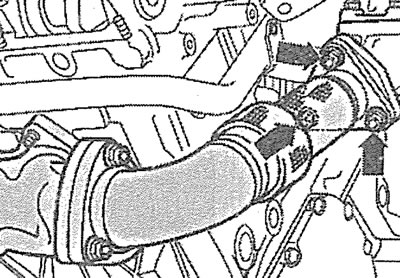

6.9. Развийте болтовете (вижте стрелките) и разкачете свързващата тръба от фланеца
10. Развийте крепежните гайки (вижте стрелките на илюстрацията) и внимателно отстранете крайния колектор заедно със свързващата тръба.

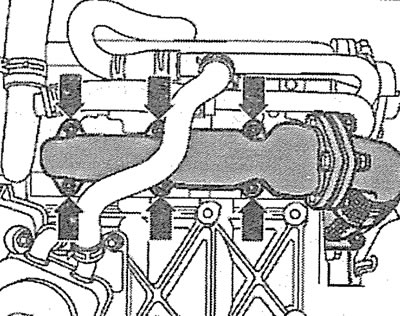

6.10. Развийте закрепващите гайки (вижте стрелките) и внимателно отстранете изпускателния колектор заедно със съединителната тръба
Дясна цилиндрова глава
11. Отстранете капака 2 на въздушния филтър и откачете входящия въздух 1 (вижте илюстрацията).

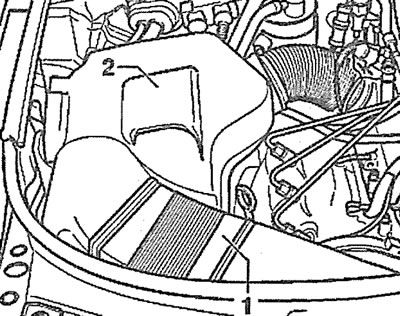

6.11. Свалете капака 2 на въздушния филтър и разкачете входа за въздух 1
12. Развийте болтовете (вижте стрелките на илюстрацията) закрепване и свалете горния защитен капак на двигателя.

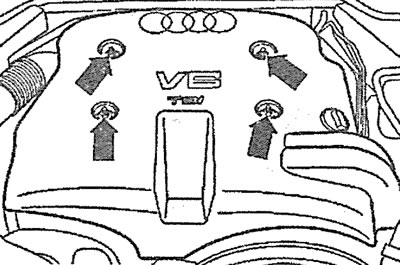

6.12. Развийте болтовете (вижте стрелките) на закрепването и свалете горния защитен капак на двигателя
13. Отстранете затягащата яка 3, откачете щепсела 4, след това маркуча 2, развийте болта 1 и свалете корпуса на въздушния филтър (вижте илюстрацията).

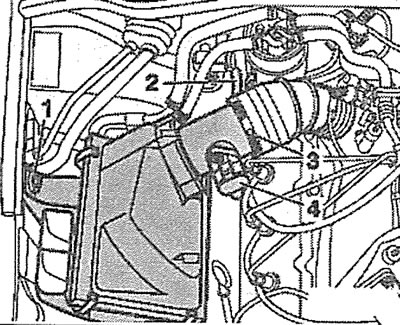

6.13. Отстранете скобата 3, откачете щепсела 4, след това маркуча 2, развийте болта 1 и извадете корпуса на въздушния филтър
14. Развийте болтовете (вижте стрелките на илюстрацията) на държачите и отстранете маркуча за подаване на въздух от турбокомпресора към междинния охладител.

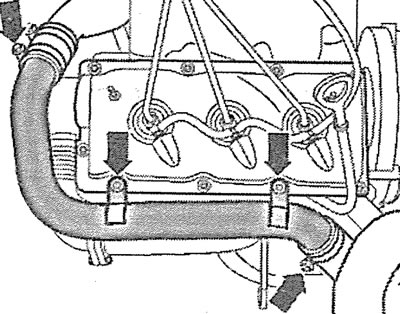

6.14. Развийте болтовете (вижте стрелките) на държачите и отстранете маркуча за подаване на въздух от турбокомпресора към междинния охладител
15. Свалете предното дясно колело.
16. Превозни средства с парно отопление. Развийте болтовете (вижте стрелките на илюстрацията), които закрепват изпускателната тръба на нагревателя към калника на двигателя.

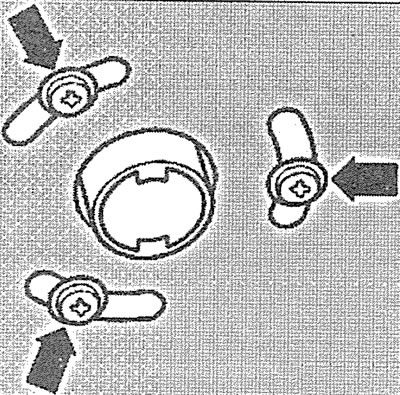

6.16. Развийте болтовете (вижте стрелките), които закрепват изпускателната тръба на нагревателя към калника на двигателя. Автомобили с парно отопление

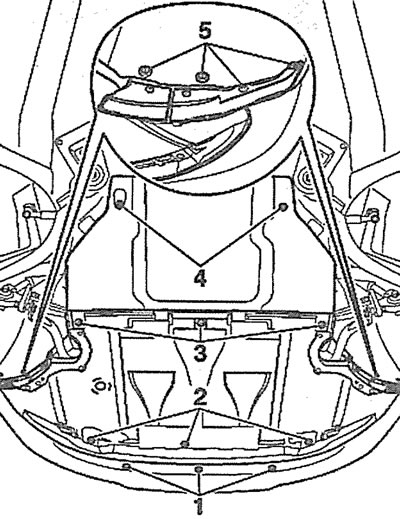

17. Развийте болтовете / извийте скобите 1-5 и отстранете калника на двигателя (вижте илюстрацията).
6.17. Развийте болтовете / извийте скобите 1-5 и свалете калника на двигателя
18. Развийте болт 1, извийте скоба 2 и отстранете предпазния кожух на десния вал (вижте илюстрацията).

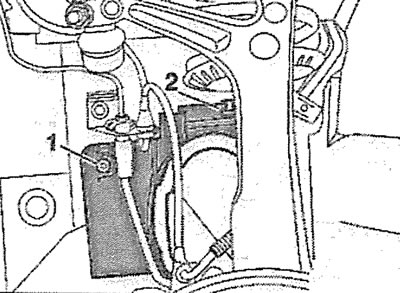

6.18. Развийте болта 1, натиснете ключалката 2 и отстранете защитния щит на десния задвижващ вал
19. Развийте гайките (вижте стрелките на илюстрацията) и извадете крайния колектор заедно със свързващата тръба.

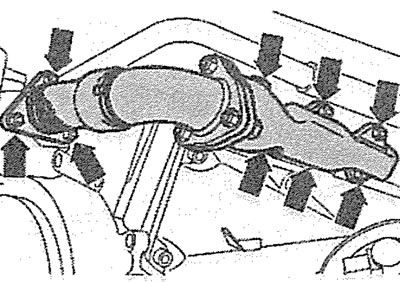

6.19. Развийте гайките (вижте стрелките) и извадете изпускателния колектор заедно със съединителната тръба
Инсталиране
Монтирането на краен колектор се извършва в последователност, връщане към демонтаж.
