Оттегляне
1. Изключете допълнителния каталитичен конвертор.
2. Отстранете капака 2 на въздушния филтър и разкачете входа за въздух 1 (вижте илюстрацията).

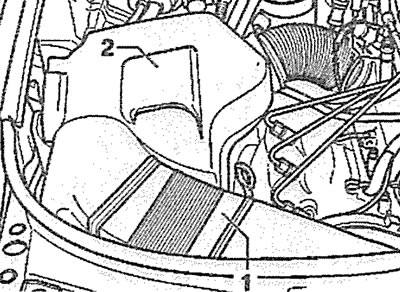

7.2. Свалете капака 2 на въздушния филтър и разкачете входа за въздух 1
3. Изключете щепсела 4 и маркуча 2 от корпуса на въздушния филтър, като разхлабите скобата 3 (вижте илюстрацията).

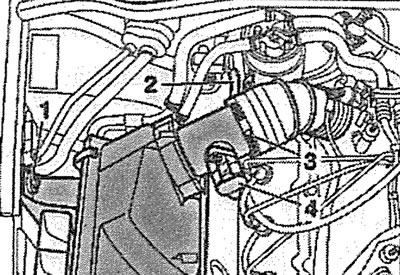

7.3. Разкачете щепсел 4 и маркуч 2 от корпуса на въздушния филтър чрез разхлабване на скоба 3
4. Развийте болт 1 на закрепване (вижте илюстрация 7.3) и отстранете корпуса на въздушния филтър.
5. Изключете маркуча на турбокомпресора от захранващия канал на въздушния филтър, като разхлабите скобите на неговото закрепване (вижте стрелките на илюстрацията).

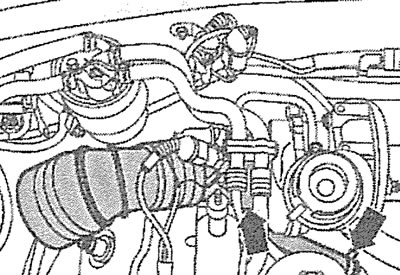

7.5. Изключете маркуча на турбокомпресора от захранващия канал на въздушния филтър, като разхлабите скобите на маркуча (вижте стрелките).
6. Разкачете маркуча за ниско налягане (вижте стрелката на илюстрацията) от вакуумния вентил за задвижването на лопатките на турбината на компресора.

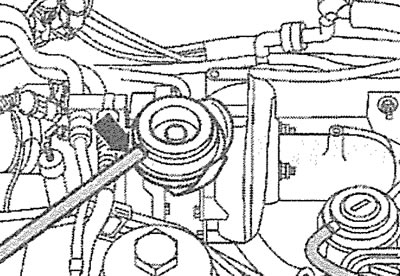

7.6. Изключете маркуча за ниско налягане (вижте стрелката) от вакуумния вентил на задвижващата лопатка на турбината на вентилатора.
7. Разхлабете скобите 1 и откачете маркуча от турбокомпресора, като го натиснете в посоката, посочена със стрелката на илюстрацията.

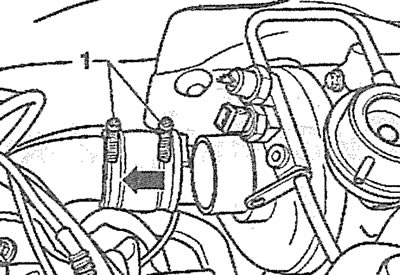

7.7. Разхлабете скоби 1 и откачете маркуча от турбокомпресора, като го натиснете по посока на стрелката
8. Освободете маслопровода от държач 1 и го изключете от турбокомпресора, а ако е необходимо - от държач 2 на главата на цилиндъра (виж илюстрацията).

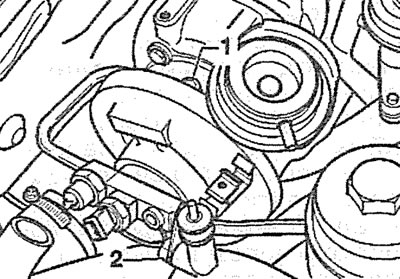

7.8. Освободете маслопровода от държач 1 и го разкачете от турбокомпресора и, ако е необходимо, от държач 2 на главата на цилиндъра
9. Развийте четирите гайки за закрепване на турбокомпресора към основното рамо и извадете турбокомпресора (вижте илюстрацията).

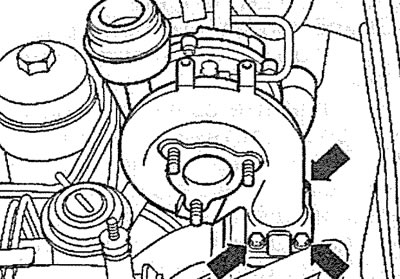

7.9. Развийте четирите гайки, закрепващи турбокомпресора към опорната скоба и свалете турбокомпресора
Инсталиране
Турбокомпресорът се монтира в обратен ред на демонтаж.
