Вакуумни помпи за усилвател на спирачките, премахване и монтиране (Audi A4 B8)

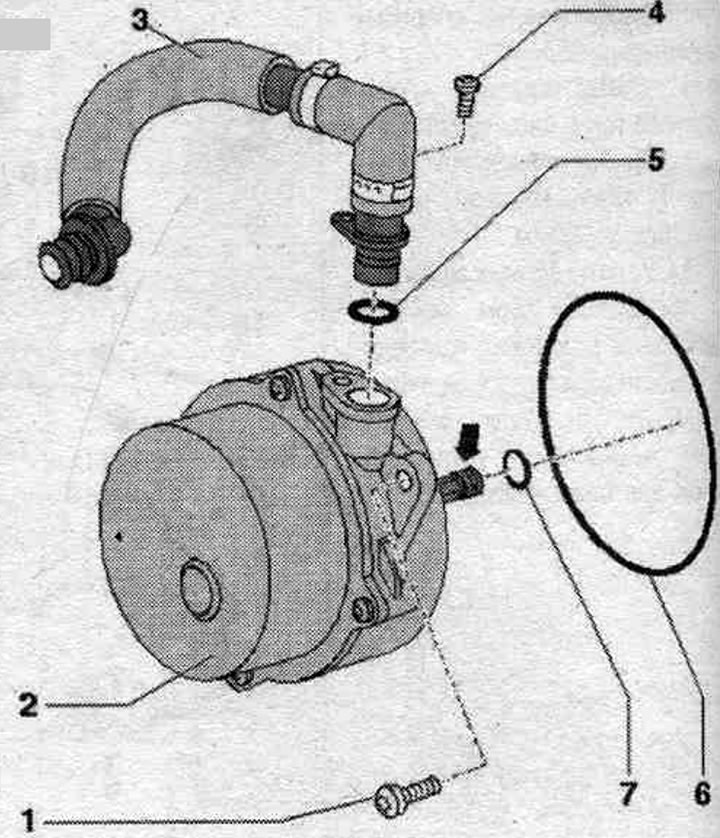

Вакуумни помпи за усилвател на спирачките

Дизел 2.7L/3.0L TDI

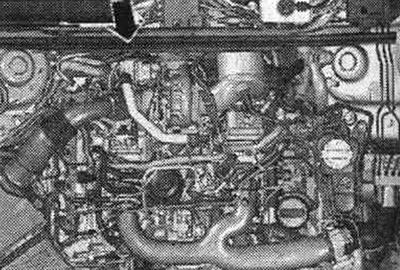

Вакуумната помпа е монтирана на десния ред цилиндри "стрелка" отзад по посока на движение.

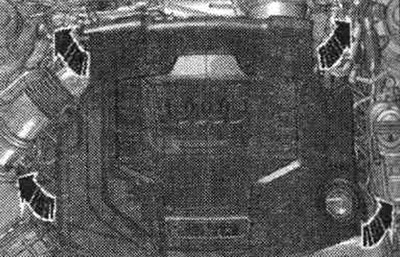

Внимателно отделете корпуса на двигателя от държачите един по един. За да се осигури повече свободно пространство. в двигателния отсек, разкачете вакуумната тръба от свалената вакуумна помпа и я свържете отново, когато монтирате помпата.

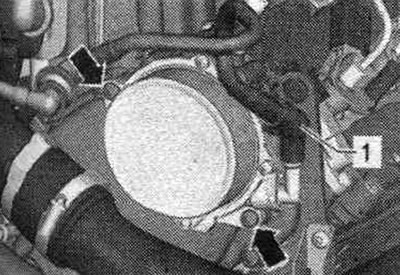

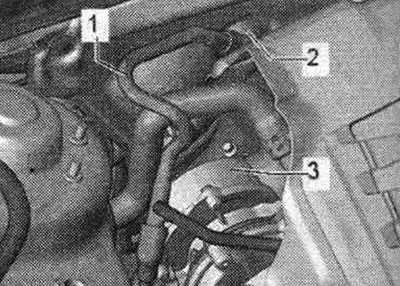

Отстранете корпуса на кутията за оттичане на вода. Разкачете вакуумната линия и вакуумния маркуч зад преградата на кутията за източване на вода "2".



Отстранете корпуса на кутията за оттичане на вода. Разкачете вакуумната линия и вакуумния маркуч зад преградата на кутията за източване на вода "2".

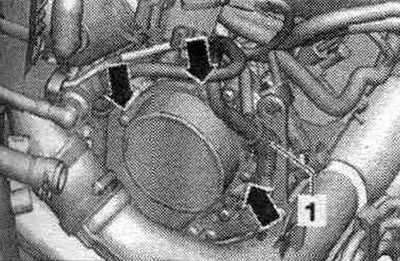

Развийте всички винтове със стрелка на фланеца на вакуумната помпа. Извадете вакуумната помпа от гнездото ѝ. Отстранете вакуумната линия от демонтираната вакуумна помпа.

Инсталация

Сменете уплътнението. Проверете дали уплътнението е правилно позиционирано по време на монтажа. Монтирайте вакуумната линия върху свалената вакуумна помпа. Осигурете правилен монтаж. позиция. Завъртете задвижването на вакуумната помпа така, че да пасне в жлеба на разпределителния вал, когато е монтирано. Монтиране на вакуумна помпа. Проверете дали уплътнението е правилно позиционирано. Монтирайте и затегнете всички винтове на фланеца на вакуумната помпа. Поставете вакуумната линия в преградата на кутията за източване на вода. Свържете вакуумната линия и вакуумния маркуч зад преградата на кутията за източване на вода. Монтирайте корпуса на кутията за оттичане на вода. Монтирайте капака на двигателя.

Дизел 2.0 л TDI

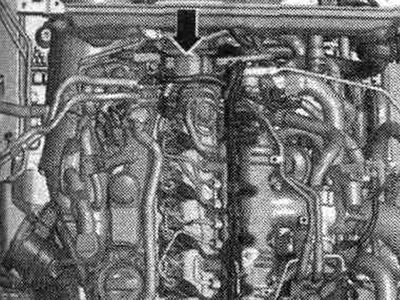

Вакуумната помпа се намира в двигателя. отделението отзад по посока на движението "стрелка".

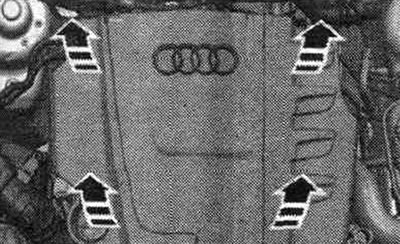

Свалете капака на двигателя. Не е необходимо да премахвате преградата на кутията за оттичане на вода.

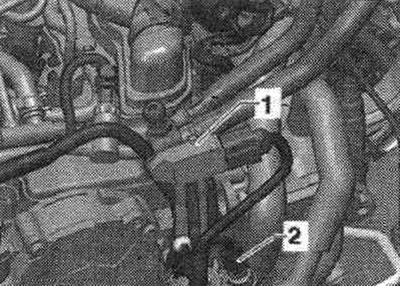

Развийте сензора за налягане "1" на филтъра за твърди частици от скобата. Отключете кабелния сноп на сензора за налягане "2" и внимателно го оставете настрана. Развийте скобата на сензора за налягане от вакуумната помпа. Разкачете маркуча за охлаждащата течност от скобата и от лявото транспортно ухо и го оставете настрана.

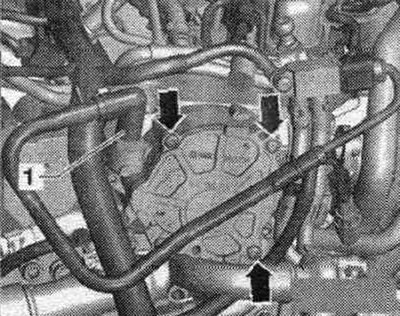

Разкачете вакуумния маркуч "1" от помпата.

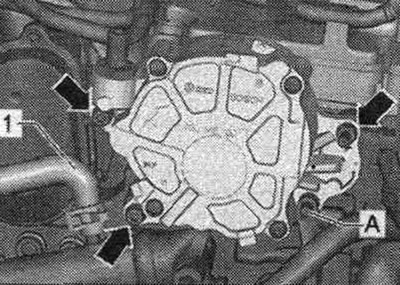

Развийте всички винтове със стрелка на фланеца на вакуумната помпа. Извадете вакуумната помпа от гнездото ѝ.

Инсталация

Сменете уплътнението. Проверете дали уплътнението е правилно позиционирано по време на монтажа. Завъртете задвижването на вакуумната помпа така, че да пасне в жлеба на разпределителния вал, когато е монтирано. Монтиране на вакуумна помпа. Проверете дали уплътнението е правилно позиционирано. Завийте и затегнете всички винтове със стрелка на фланеца на вакуумната помпа. Свържете вакуумния маркуч към вакуумната помпа. Свържете маркуча за охлаждащата течност към скобата и към лявото транспортно ухо. Монтирайте скобата за сензора за налягане на филтъра за твърди частици "1" върху вакуумната помпа. Завийте скобата. Закрепете кабелните снопове на сензора за налягане към скобата. Затегнете сензора за налягане. Монтирайте капака на двигателя.

4-цилиндров турбо FSI двигател

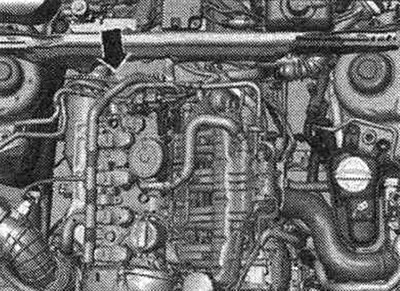

Преди да свалите вакуумната помпа, трябва да свалите горивната помпа за високо налягане. Свалянето на водната преградна плоча не е необходимо. Вакуумната помпа се намира в двигателя. отделението отзад, по посока на движението, "стрелка". Горивният тръбопровод е под налягане; не го разкачвайте на този етап!

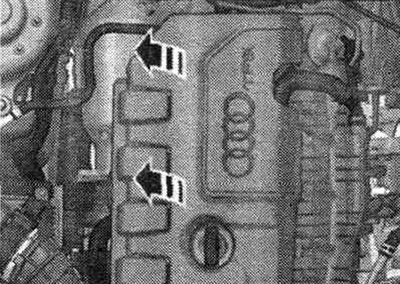

Внимателно отделете капаците на двигателя от държачите един по един. Вакуумната помпа се намира в двигателя. отделение отзад вдясно по посока на движението. Развийте скобата на горивната тръба от горивната помпа за високо налягане.

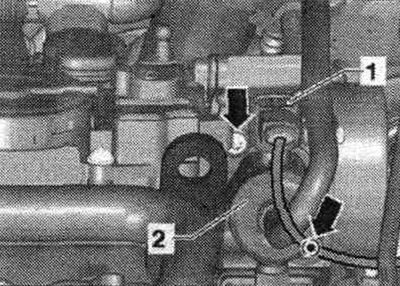

Разкачете конектор "1" на помпата за високо налягане. Разкачете окабеляването от скобата "стрелка". Свалете горивната помпа "2". Разкачете окабеляването на бобината от скобата.

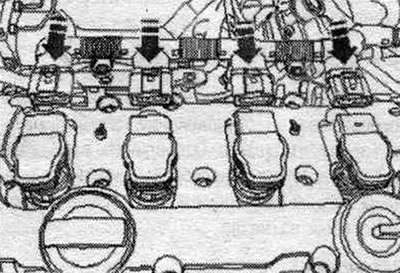

Разкачете конектора на бобината със стрелка. Внимателно оставете окабеляването на бобината настрана. Разкачете тръбопроводите на горивната помпа и вакуумната помпа и ги оставете настрана. Разкачете вакуумния маркуч от скобата на вакуумната помпа.

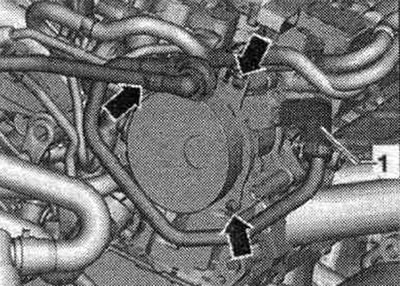

Развийте всички винтове със стрелка на фланеца на вакуумната помпа. Разкачете вакуумната линия и вакуумния маркуч зад преградата на кутията за източване на вода "2". Извадете вакуумната помпа от гнездото ѝ.

Инсталация

Сменете уплътнението. Проверете дали уплътнението е правилно позиционирано по време на монтажа. Завъртете задвижването на вакуумната помпа така, че да пасне в жлеба на разпределителния вал, когато е монтирано. Проверете дали уплътнението е правилно позиционирано. Завийте и затегнете всички винтове със стрелка на фланеца на вакуумната помпа. Монтирайте нови скоби на вакуумния маркуч. Поставете вакуумния маркуч върху връзката на вакуумната помпа. Затегнете скобите на маркуча на вакуумната помпа с подходящи клещи. Свържете тръбопроводите на горивната помпа и вакуумната помпа. Свържете конектора на бобината със стрелка. Закрепете окабеляването на бобината. Монтирайте горивната помпа. Свържете скобата на горивната тръба към горивната тръба. помпа за високо налягане. Монтирайте капака на двигателя.

V6 FSI двигател

Вакуумната помпа се намира в двигателя. отделение отпред отляво по посока на движението. Внимателно отделете капаците на двигателя от държачите един по един. Разхлабете скобите на вакуумния маркуч. Разкачете вакуумния маркуч от вакуумната помпа. Отстранете всички винтове на фланеца на вакуумната помпа. Извадете вакуумната помпа от гнездото ѝ.

Инсталация

Сменете уплътнението. Проверете дали уплътнението е правилно позиционирано по време на монтажа. Завъртете задвижването на вакуумната помпа така, че да пасне в жлеба на разпределителния вал, когато е монтирано. Монтиране на вакуумна помпа. Проверете дали уплътнението е правилно позиционирано. Монтирайте и затегнете всички винтове на фланеца на вакуумната помпа. Монтирайте нови скоби на вакуумния маркуч. Поставете вакуумния маркуч върху връзката на вакуумната помпа. Затегнете скобите на маркуча на вакуумната помпа с подходящи клещи. Внимателно монтирайте капаците на двигателя върху държачите последователно.

V6 FSI двигател с турбокомпресор

Вакуумната помпа се намира в двигателя. отделение отпред отляво по посока на движението. Разхлабете скобите на вакуумния маркуч. Разкачете вакуумния маркуч от вакуумната помпа. Отстранете всички винтове на фланеца на вакуумната помпа. Извадете вакуумната помпа от гнездото ѝ.

Инсталация

Сменете уплътнението. Проверете дали уплътнението е правилно позиционирано по време на монтажа. Завъртете задвижването на вакуумната помпа така, че да пасне в жлеба на разпределителния вал, когато е монтирано. Монтиране на вакуумна помпа. Проверете дали уплътнението е правилно позиционирано. Монтирайте и затегнете всички винтове на фланеца на вакуумната помпа. Монтирайте нови скоби на вакуумния маркуч.

Поставете вакуумния маркуч върху връзката на вакуумната помпа. Затегнете скобите на маркуча на вакуумната помпа с подходящи клещи.
