Вътрешна светлина
Когато вратата се отвори или превключвателят е включен, вътрешната крушка с 10 W трябва да свети.
Когато премахвате тази лампа, се препоръчва първо да премахнете съответния предпазител, за да предотвратите късо съединение.
Натиснете ключалката, която държи светлината на място, която е от страната, противоположна на превключвателя, и извадете светлината.
При автомобили с люк вътрешното осветление е по-малко, отколкото при модели без люк.
Когато монтирате вътрешното осветление, първо го поставете със страната встрани от превключвателя и след това го щракнете на място.
Ако вътрешното осветление не свети при отваряне на вратата, това може да се дължи на дефектен контактен ключ на вратата (при условие, че лампата не е изключена).
Основните причини за повредата на контактния превключвател могат да бъдат:
- огънат или заседнал щифт. В този случай контактният превключвател трябва да се смени.
- изключване на щепсела на проводника. Закрепете щепсела.
- окисляване на контактната повърхност на превключвателя. Почистете контактния превключвател с отвертка или шкурка.
Контактният превключвател е закрепен към стълба на вратата с винт с кръстосана глава. За да премахнете превключвателя, трябва да развиете гуменото уплътнение и да отстраните винта.
Вътрешно осветление с превключвател за забавяне
Това вътрешно осветление се монтира в комбинация с централното заключване. Работата му се контролира от блока за управление на централното заключване. След като вратата се затвори, вътрешната светлина продължава да свети около 30 секунди. Изключение е, когато централното заключване е било включено или запалването е било включено преди затваряне на вратите.
Ако вратата остане отворена повече от четири минути, светлината се изключва.
След изключване на запалването, крушката на фара светва.
Светлина за четене
За да смените изгоряла крушка, изпълнете следните стъпки:

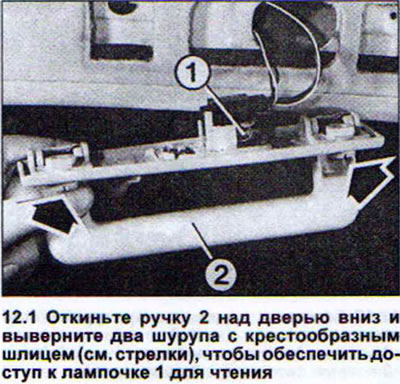

1. Сгънете дръжката над вратата надолу и отстранете двата винта с кръстосана глава (вижте илюстрацията).
2. Използвайте отвертка, за да повдигнете пластмасовия капак на закачалката и отстранете винта с кръстата глава, който се намира под капака.
3. Сменете крушката с нажежаема жичка с 5W.
Светлина на багажника
Светлината на багажника се намира под водача на стъклото на задната врата или на капака на багажника.
4. Отворете капака на багажника или задната врата.

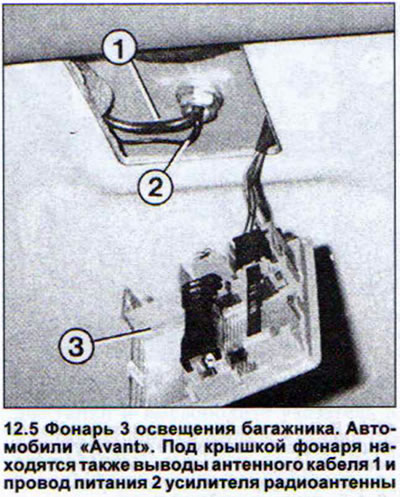

5. Поставете отвертка в отвора отстрани на корпуса на фенерчето и отделете фенерчето. Под капака на фенера има и клеми на кабела на антената и захранващия проводник на усилвателя на радиоантената (вижте илюстрацията).
6. Сменете крушката на прожектора с 5W и поставете отново фенера.
Осветление на арматурното табло
За да премахнете подсветката на арматурното табло, трябва:
7. Свалете волана.

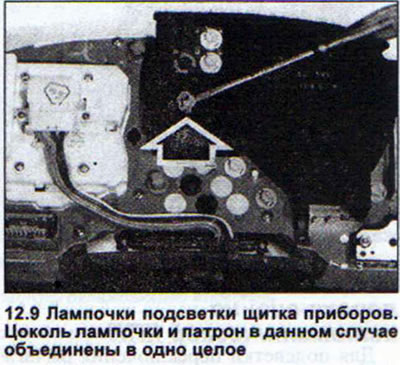

8. Свалете арматурното табло (вижте съответната глава). Завъртете фасунгата на съответната крушка на гърба на арматурното табло наляво и извадете крушката. В този случай основата на крушката и фасунгата са комбинирани.
9. Поставете новата крушка в арматурното табло и я завъртете докрай надясно (вижте илюстрацията).
Крушки за осветление на дръжката за управление на нагревателя

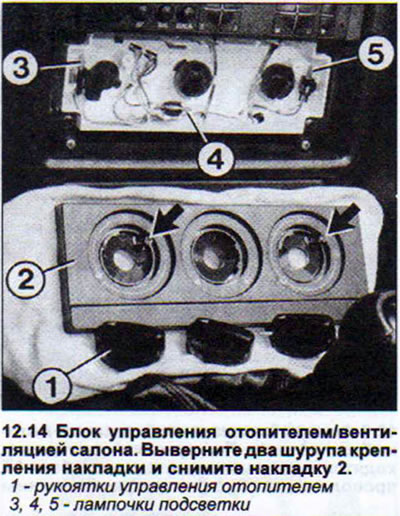

13. Отстранете дръжките за управление на нагревателя/вентилацията.
14. Отстранете двата винта, закрепващи облицовката, и отстранете облицовката (вижте стрелките на илюстрацията). Под капака има три крушки за подсветка, които могат да се свалят отделно.
Светлини за пепелник/запалка

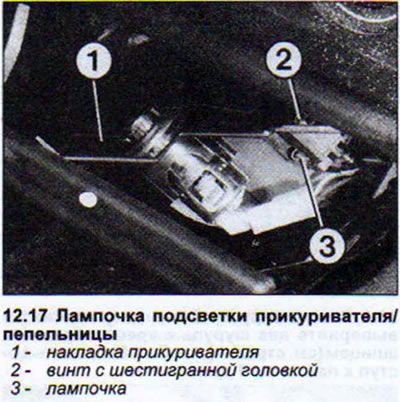

15. Извадете вложката от пепелника.
16. Използвайте дълъг гаечен ключ, за да отстраните винта с шестостенна глава.
17. Завъртете капака на запалката и извадете фасунгата с крушката (вижте илюстрацията).
18. Извадете електрическата крушка от гнездото. При автомобили, оборудвани с допълнителни устройства, запалката се намира до лоста на ръчната спирачка. В този случай свалете задната част на централната конзола, за да смените крушката. За да смените крушката на пепелника в този случай, трябва да премахнете централната конзола.
Крушка за жабката
Лампата на жабката светва, когато шофирате с включени фарове или светлините за паркиране. Електрическата крушка има така наречената байонетна стойка и е обърната по посока на движението.

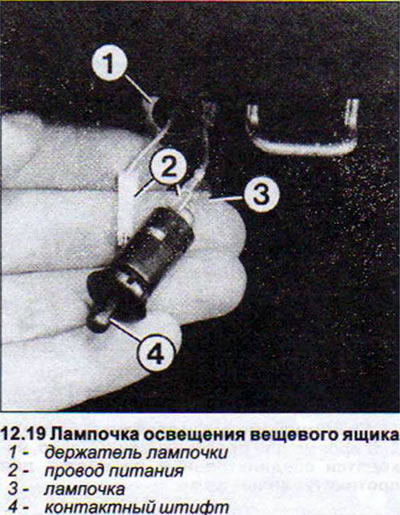

19. Завъртете крушката наляво и я издърпайте нагоре, като я освободите от държача (вижте илюстрацията).
Осветяване на скоростния лост на автоматичната скоростна кутия
За осветяване на лоста за управление на автоматичната скоростна кутия при включено запалване се използва 1,2 W цокълна крушка.
20. Свалете панела на централната конзола.
21. Развийте държача на крушката от конзолата на лоста за управление.
22. Развийте електрическата крушка от гнездото.
Допълнителна лампа за осветяване на инструментите
23. Свалете панела на централната конзола.
24. Завъртете държача на крушката наляво и го извадете.
Крушка за осветление на двигателния отсек

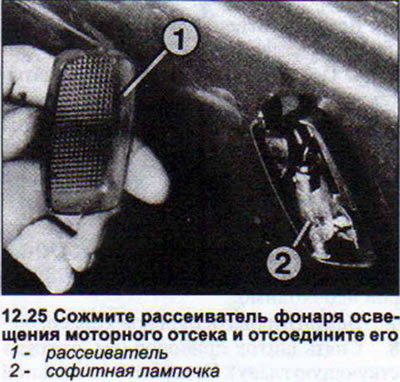

25. Стиснете дифузера и го отделете. Това ще осигури достъп до електрическата крушка (вижте илюстрацията).

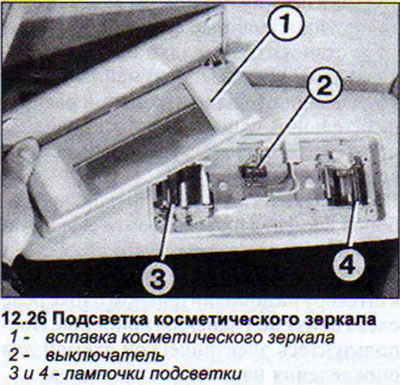

26. Някои модели имат огледало с подсветка върху сенника. Електрическата крушка се намира под вложката на огледалото (виж илюстрация 12.26.)
