Разборка и сборка кондиционера (Audi A4 B8)

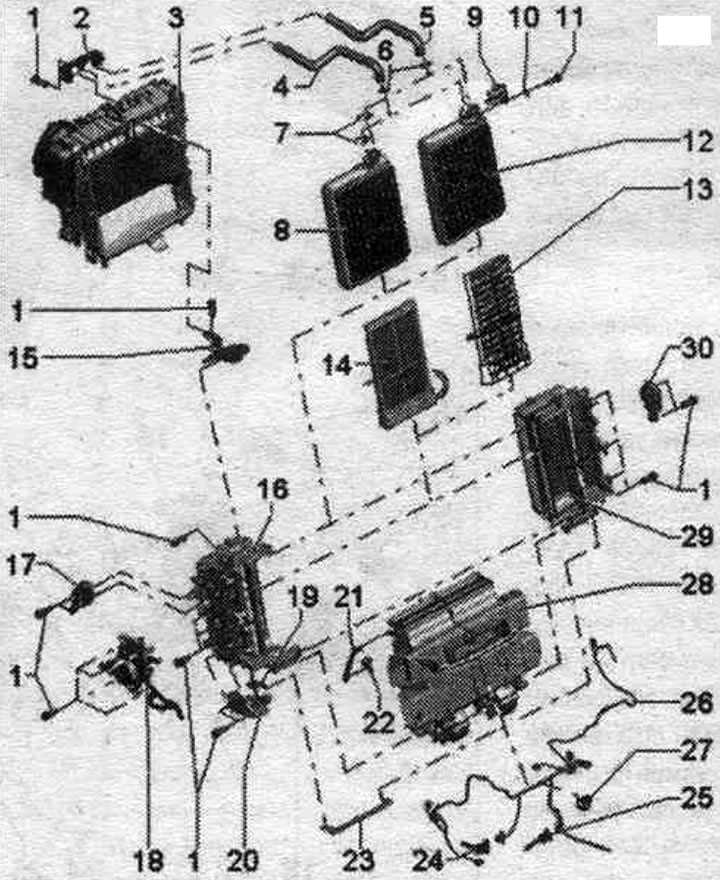

1. Болт.
2. Держатель патрубков ОЖ.
3. Корпус испарителя: различные исполнения в зависимости от даты производства и исполнения а/м.
4. Трубка подачи ОЖ потока ОЖ от двигателя.
5. Трубка подачи ОЖ обратного потока ОЖ к двигателю.
6. Уплотн. кольцо круглого сечения: заменить; перед установкой слегка смазать ОЖ.
7. Скоба: эти скобы устанавливаются на заводе, они держат трубки ОЖ в заводском теплообменнике.
8. Теплообменник сист. отопления: данное исполнение устанавливается производителем.
9. Крепление трубок ОЖ в сменном теплообменнике: входит в объём поставки сменного теплообменника.
10. Подкладная шайба: входит в объём поставки сменного теплообменника.
11. Болт: входит в объём поставки сменного теплообменника; момент затяжки 2,5 Нм.
12. Сменный теплообменник сист. отопления: данное исполнение поставляется в качестве запчасти; оклеить теплообменник вспененной изоляцией согласно исполнению климат, установки и а/м.
13. Ячеистый элемент: предусматривается для а/м с бенз, двигателем и для а/м с дизелем, где автономный обогреватель управляется, как доп. (нагревательный элемент доп. отопителя «Z35» не устанавливается); оклеить ячеистый элемент вспененной изоляцией согласно исполнению климат, установки.
14. Нагревательный элемент доп. отопителя «Z35»: предусматривается для а/м с дизелем (также для а/м, где автономный обогреватель (дополнительное оснащение) управляется, как доп.) и при установке определенных бензиновых двигателей; оклеить нагревательный элемент доп. обогревателя «Z35» вспененной изоляцией согласно исполнению климат, установки.
15. Кронштейн.
16. Корпус левого нагревательного элемента (с температурными заслонками): управление температурными заслонками и, соответственно, корпусом левого нагревательного элемента разное на а/м с клим. установкой Komfort и Basis; с клим. установкой Basis обе температурные заслонки (левого дефлектора передней панели и левого дефлектора простр. для ног) приводятся вместе от вала; разные исполнения (с одним или 2 болтовыми соединениями снизу); слегка смазать направляющие дискового кулачка, подшипники вала, зубчатые элементы, а также цапфы на рычагах заслонки (напр., твердой смазочной пастой -G 000 150-).
17. Серводвигатель заслонки размораживателя «V107».
18. Левая крепёжная пластина с исполнительным сервомотором заслонки в пространстве для ног «V261»: с дисковым кулачком, промежуточными рычагами и соединительными штангами; управление заслонками распределения воздушных потоков различно для климатических установок исполнения Komfort и Basis; с клим. установкой Basis заслонки (дефлекторов передней панели слева и справа и пер. дефлекторов простр. для ног слева и справа) соединены посредством соединительных штанг в корпусе распределителя воздуха; заслонки задних дефлекторов простр. для ног слева и справа соединены валом, все эти заслонки приводятся исполнительным электромотором заслонки простр. для ног «V261»; слегка смазать направляющие дискового кулачка, подшипники вала, а также цапфы на рычагах заслонки (напр., твердой смазочной пастой -G 000 150-).
19. Зубчатый сегмент.
20. Крепёжная пластина с исполнительным электромотором температурной заслонки «V68»: управление левой и правой температурными заслонками различно для климатических установок исполнения Komfort и Basis; с клим. установкой Basis вал левых температурных заслонок приводится через зубчатый сегмент от исполн. электромотора температурной заслонки «V68»); правая температурная заслонка через соединительную штангу, работающую с этим зубчатым сегментом, также приводится от исполн. электромотора температурной заслонки «V68»; слегка смазать подшипники вала, зубчатые сегменты, а также цапфы на рычагах заслонки (напр., твердой смазочной пастой -G 000 150-).
21. Соединительная штанга заслонки размораживания.
22. Промежуточный рычаг к исполнительному двигателю заслонки размораживателя «V107».
23. Соединительная штанга температурных заслонок.
24. Датчик темп, дефлектора простр. для ног «G192»: датчик темп, подаваемого воздуха в пространстве для ног «G192» установлен в левом дефлекторе в пространстве для ног.
25. Датчик темп, центрального дефлектора «G191»: датчик темп, центрального дефлектора «G191» установлен в воздуховоде к центральному дефлектору передней панели.
26. Проводка климат, установки исполнения Basis: обозначить расположение штекеров перед тем, как их вытащить, (похожие штекеры для разных исполнительных двигателей и датчиков температур, можно случайно перепутать); закрепить жгут проводов в предусмотренных на корпусе точках крепления с помощью фиксаторов или креплений так, чтобы он не соприкасался с подвижными узлами.
27. Кабельный хомут.
28. Корпус распределителя воздуха климат, установки исполнения Basis: на детали не разбирать; различные исполнения на а/м с клим. установкой в исполнении Komfort и Basis; слегка смазать направляющие дискового кулачка, подшипники вала, зубчатые элементы, а также цапфы на рычагах заслонки (напр., твердой смазочной пастой -G 000 150-).
29. Корпус правого нагревательного элемента (с температурными заслонками): управление температурными заслонками и, соответственно, корпусом правого нагревательного элемента разное на а/м с клим. установкой Komfort и Basis. С клим. установкой Basis обе температурные заслонки (правого дефлектора передней панели и правого дефлектора простр. для ног) приводятся вместе от вала; разные исполнения (с одним или 2 болтовыми соединениями снизу; слегка смазать направляющие дискового кулачка, подшипники вала, зубчатые элементы, а также цапфы на рычагах заслонки (напр., твердой смазочной пастой -G 000 150-).
30. Исполн. привод центрального дефлектора «V102».

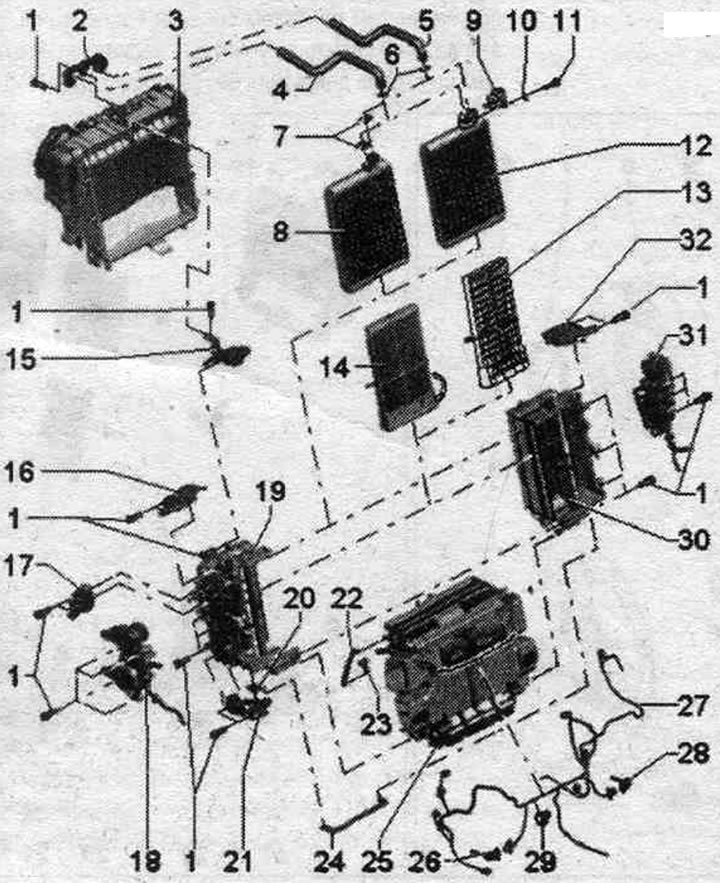

1. Болт.
2. Держатель патрубков ОЖ.
3. Корпус испарителя: различные исполнения в зависимости от даты производства и исполнения а/м.
4. Трубка подачи ОЖ потока ОЖ от двигателя.
5. Трубка подачи ОЖ обратного потока ОЖ к двигателю.
6. Уплотн. кольцо круглого сечения: заменить; перед установкой слегка смазать ОЖ.
7. Скоба: эти скобы устанавливаются на заводе, они держат трубки ОЖ в заводском теплообменнике.
8. Теплообменник сист. отопления: данное исполнение устанавливается производителем.
9. Крепление трубок ОЖ в сменном теплообменнике: входит в объём поставки сменного теплообменника.
10. Подкладная шайба: входит в объём поставки сменного теплообменника.
11. Болт: входит в объём поставки сменного теплообменника; момент затяжки 2,5 Нм.
12. Сменный теплообменник сист. отопления; данное исполнение поставляется в качестве запчасти; оклеить теплообменник вспененно изоляцией согласно исполнению климат, установки и а/м.
13. Ячеистый элемент: предусматривается для а/м с бенз, двигателем без нагревательного элемента доп. возд. отопителя «Z35» и для а/м с дизелем, где автономный отопитель управляется, как доп. («Z35» не устанавливается); оклеить ячеистый элемент вспененной изоляцией согласно исполнению климат, установки.
14. Нагревательный элемент доп. отопителя «Z35»: предусматривается для а/м с дизелем (также для а/м, где автономный обогреватель (дополнительное оснащение) управляется, как доп.) и при установке определенных бензиновых двигателей; оклеить нагревательный элемент доп. обогревателя «Z35» вспененной изоляцией согласно исполнению климат, установки.
15. Кронштейн.
16. Крепёжная пластина с исполнительным электромотором левой температурной заслонки «V158».
17. Серводвигатель заслонки размораживателя «V107».
18. Левая крепёжная пластина с исполнительным электромотором заслонки простр. для ног слева «V108» и с исполнительным электромотором левого центрального дефлектора «V110»: с дисковыми кулачками, промежуточным рычагом и соединительными штангами; слегка смазать направляющие дискового кулачка, подшипники вала, а также цапфы на рычагах заслонки (напр., твердой смазочной пастой -G 000 150-).
19. Корпус левого нагревательного элемента (с температурными заслонками): управление температурными заслонками и, соответственно, корпусом левого нагревательного элемента разное на а/м с клим. установкой Komfort и Basis; с клим. установкой Komfort температурные заслонки (передняя левая и задняя) приводятся различными электромоторами; разные исполнения (с одним или 2 болтовыми соединениями снизу; слегка смазать направляющие дискового кулачка, подшипники вала, зубчатые элементы, а также цапфы на рычагах заслонки (напр., твердой смазочной пастой -G 000 150-).
20. Зубчатый сегмент.
21. Крепёжная пластина с исполнительным электромотором зад. температурной заслонки «V137»: управление левой и правой температурными заслонками различно для климатических установок исполнения Komfort и Basis; с клим. установкой Komfort вал левой зад. температурной заслонки приводится через зубчатый сегмент от исполн. электромотора зад. температурной заслонки «V137»; правая задняя температурная заслонка через соединительную штангу, работающую с этим зубчатым сегментом, также приводится от исполн. электромотора зад. температурной заслонки «V137»; слегка смазать подшипники вала, зубчатые сегменты, а также цапфы на рычагах заслонки (напр., твердой смазочной пастой -G 000150-).
22. Соединительная штанга заслонки размораживания.
23. Промежуточный рычаг к исполнительному двигателю заслонки размораживателя «V107».
24. Соединительная штанга задних температурных заслонок.
25. Корпус распределителя воздуха климат, установки исполнения Komfort: на детали не разбирать; различные исполнения на а/м с клим. установкой в исполнении Komfort и Basis; слегка смазать направляющие дискового кулачка, подшипники вала, зубчатые элементы, а также цапфы на рычагах заслонки (напр., твердой смазочной пастой -G 000 150-).
26. Датчик темп, на выходе воздуха в пространстве для ног слева «G261»: датчик темп, подаваемого воздуха в пространстве для ног слева «G261» установлен в левом дефлекторе в пространстве для ног.
27. Жгут проводки климат, установки исполнения Komfort: обозначить расположение штекеров перед тем, как их вытащить (похожие штекеры для разных исполнительных двигателей и датчиков температур, можно случайно перепутать): закрепить жгут проводов в предусмотренных на корпусе точках крепления с помощью фиксаторов или креплений так, чтобы он не соприкасался с подвижными узлами.
28. Датчик темп, на выходе воздуха в пространстве для ног справа «G262»: датчик темп, подаваемого воздуха в пространстве для ног справа «G262» установлен в дефлекторе простр. для ног справа.
29. Кабельный хомут.
30. Корпус правого нагревательного элемента (с температурными заслонками): управление температурными заслонками и, соответственно, корпусом правого нагревательного элемента разное на а/м с клим. установкой Komfort и Basis; с клим. установкой Komfort температурные заслонки (передняя правая и задняя правая) приводятся различными исполнительными электродвигателями; разные исполнения (с одним или 2 болтовыми соединениями снизу); слегка смазать направляющие дискового кулачка, подшипники вала, зубчатые элементы, а также цапфы на рычагах заслонки (напр., твердой смазочной пастой -G 000 150-).
31. Правая крепёжная пластина с исполнительным электромотором заслонки простр. для ног справа «V109» и с исполнительным электромотором правого центрального дефлектора «V111»; с дисковыми кулачками, промежуточным рычагом и соединительными штангами; слегка смазать направляющие дискового кулачка, подшипники вала, а также цапфы на рычагах заслонки (напр., твердой смазочной пастой -G 000 150-).
32. Крепёжная пластина с исполнительным электромотором правой температурной заслонки «V159».

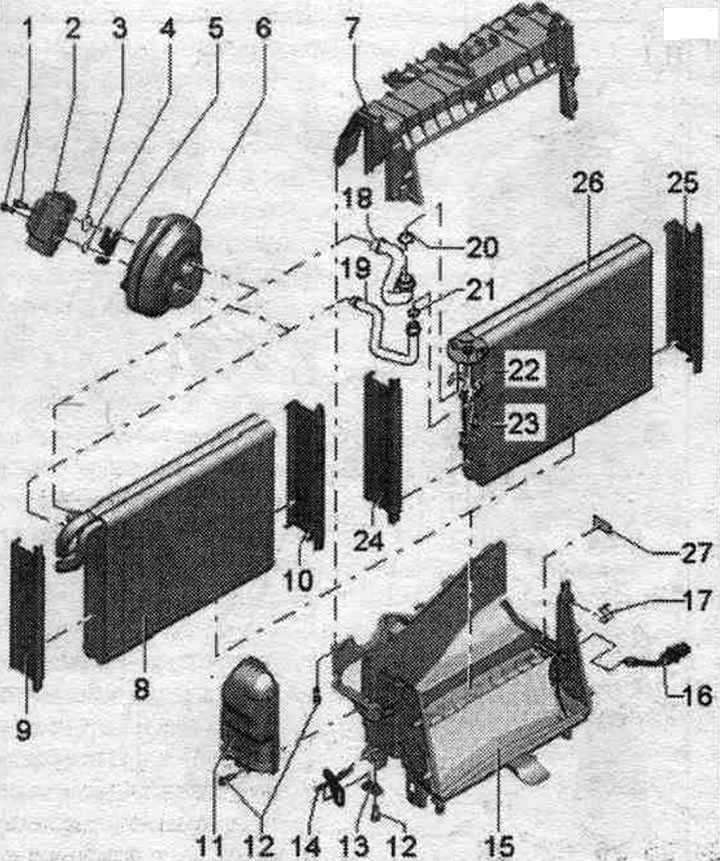

1. Болт.
2. Расширительный клапан: снимается при снятии кондиционера.
3/4. Уплотн. кольцо круглого сечения: заменить.
5. Крепёжная пластина.
6. Резиновый наконечник: для изоляции отверстия для трубопроводов хладагента через заднюю стенку водоотводящего короба; встроенное опорное кольцо снимается при снятии кондиционера, следить за правильностью положения.
7. Корпус испарителя, верхняя часть.
8. Испаритель: данное исполнение устанавливается производителем.
9. Крышка испарителя: следить за правильностью крепления на испарителе.
10. Крышка испарителя: следить за правильностью крепления на испарителе.
11. Крышка шлангов хладагента: следить за правильностью крепления на корпусе испарителя.
12. Болт.
13. Кронштейн.
14. Держатель климат, установки на центральном тоннеле: с помощью этого держателя компенсируются отклонения положения климат, установки относительно центрального тоннеля.
15. Корпус испарителя, нижняя часть.
16. Датчик темп, хладагента на выходе из испарителя «G263».
17. Скоба.
18. Трубка хладагента к сменному испарителю: входит в объем поставки сменного испарителя; в наличии только для испарителя с шириной блока ок. 40 мм.
19. Трубка хладагента к сменному испарителю: входит в объем поставки сменного испарителя; в наличии только для испарителя с шириной блока ок. 40 мм.
20. Кольцевое уплотнение подключения на сменном испарителе: входит в объем поставки сменного испарителя.
21. Кольцевое уплотнение подключения на сменном испарителе: входит в объем поставки сменного испарителя.
22. Крепление трубок хладагента в подключении на сменном испарителе: входит в объем поставки сменного испарителя.
23. Болт: входит в объем поставки сменного испарителя; момент затяжки 5 Нм.
24. Крышка сменного испарителя: входит в объем поставки сменного испарителя; следить за правильностью крепления на испарителе; в зависимости от исполнения перед установкой крышку может потребоваться доработать в районе подключения трубок хладагента к испарителю.
25. Крышка сменного испарителя: входит в объем поставки сменного испарителя; следить за правильностью крепления на испарителе.
26. Сменный испаритель: данное исполнение поставляется в качестве запчасти.
27. Разделительная стенка: входит в объем поставки сменного испарителя; данный разделитель устанавливается в нижнюю часть корпуса испарителя после установки сменного испарителя.
