Отбор топлива для автономного отопителя
Инструкция: Топливные магистрали должны быть установлены заподлицо с днищем а/м и защищены от мех. повреждений. Топливопровод к автономному отопителю должен быть защищен от чрезмерного нагрева. Топливная магистраль не должна касаться нагревающихся или подвижных узлов а/м. В топл. магистрали, идущей к автономному отопителю, не должно быть воздуха. Топливный бак оснащается различными модулями подачи топлива для а/м с и без автономного отопителя. Чтобы в местах соединения элементов топл. магистрали не собирались пузырьки пара, необходимо соединять их стык в стык.

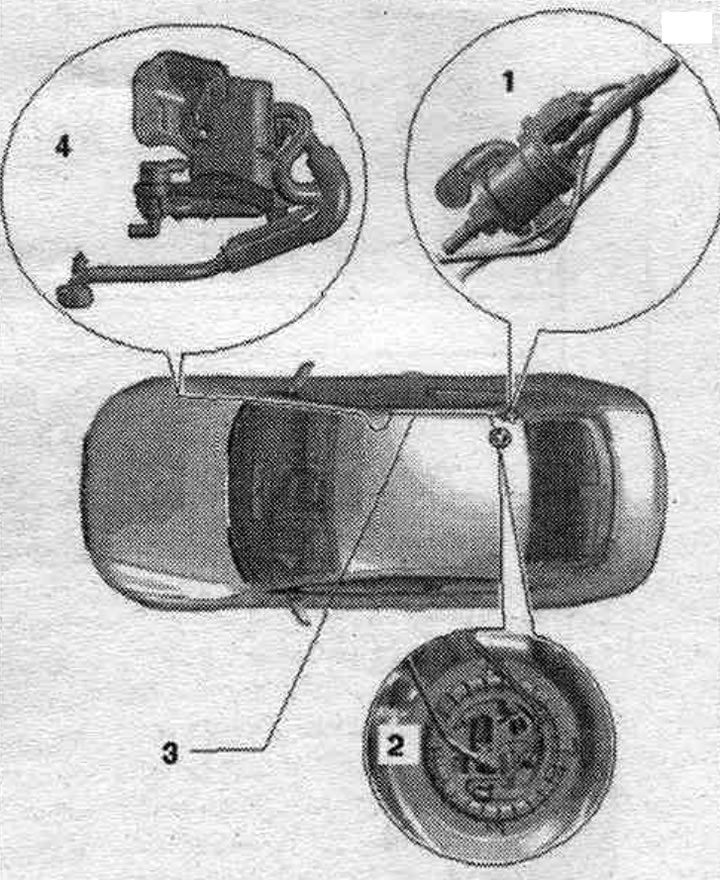

1. Дозировочный насос «V54»: проверить объем подачи топлива; в зависимости от исполнения а/м в топл. магистраль, идущую к автономному отопителю, в области дозирующего насоса «V54» может быть встроен глушитель для уменьшения шумов.
2. Модуль подачи топлива с патрубком для отбора топлива для автономного отопителя: различные модули подачи топлива, в зависимости от типа а'м (бензиновый или дизель); залить топливо в топл. магистраль, идущую к дозировочному насосу «V54» (удалить воздух).
3. Топливопровод: чтобы в местах соединения элементов топл. магистрали не собирались пузырьки пара, необходимо соединять их стык в стык; залить топливо в топл. магистраль, идущую к дозировочному насосу «V54» (удалить воздух). В зависимости от исполнения а/м в топл. магистраль (от дозирующего насоса «V54» к автономному отопителю) для уменьшения шумов может быть установлен элемент меньшего диаметра (дроссель в шланге топл. магистрали) или глушитель (постепенное начало использования дросселя или глушителя в 2008 модельном году).
4. Автономный отопитель: разные исполнения в зависимости от времени выпуска, модели а/м и типа двигателя.

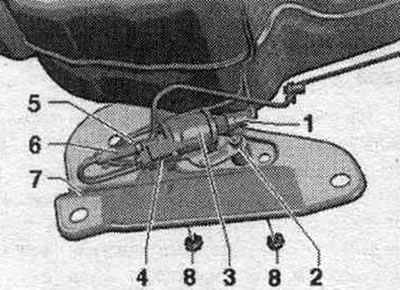

Дозировочный насос «V54»
1. Быстросъемная муфта; открыть.
2. Гайка, момент затяжки 6 Нм.
3. Дозировочный насос «V54».
4. Разъём.
5. Зажимный хомут.
6. Шланг.
7. Опора.
8. Гайка, момент затяжки 6 Нм.
Инструкция: В зависимости от исполнения а/м в топл. магистраль, идущую к автономному отопителю, в области дозирующего насоса «V54» может быть встроен глушитель для уменьшения шумов.
