1. Отверните гайку крепления (1) натяжного ролика.

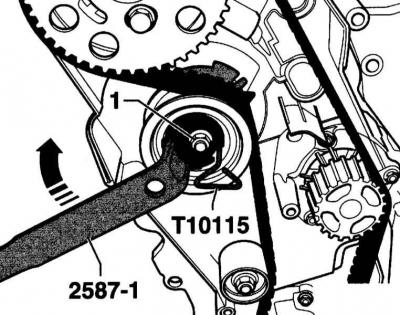

2. Поверните против часовой стрелки эксцентрик ключом HAZET 2587-1 так, чтобы натяжной ролик можно было зафиксировать стопорным пальцем Т 10115 или аналогичным.

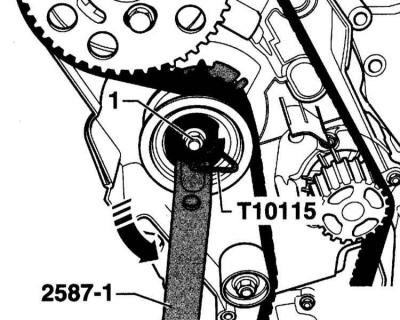

3. Поверните ключ HAZET 2587-1 по часовой стрелке до упора и затяните от руки гайку (1).
4. Снимите зубчатый ремень сначала с насоса охлаждающей жидкости и затем с остальных зубчатых колёс.
Установка
1. Проверьте, зафиксирован ли натяжной ролик стопорным пальцем Т 10115 и зафиксирован ли гайкой на правом упоре.
Предостережение: Регулировочные работы с зубчатым ремнём необходимо производить только на холодном двигателе. При повороте распределительного вала не допускается остановка какого-либо поршня в положении ВМТ. Опасность повреждения клапанов/днища поршней.

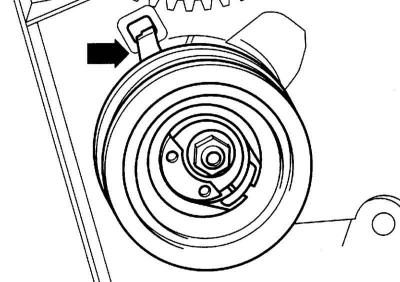

2. Проверьте положение натяжного ролика: Стопорная лапка (стрелка на сопроводительной иллюстрации) должна входить в паз на головке цилиндров, а противном случае соответствующим образом необходимо сместить держатель.
3. Ещё раз проверьте, совпадают ли метки ВМТ.
4. Отверните болты крепления колеса распределительного вала так, чтобы колесо могло перемещаться в продолговатых отверстиях.
5. Установите колесо в продолговатых отверстиях в среднее положение.
6. Наденьте зубчатый ремень на колесо распределительного вала, натяжной ролик, колесо коленчатого вала и в последнюю очередь на колесо насоса охлаждающей жидкости.
Натяжение зубчатого ремня
1. Выньте стопорный палец Т10115.
2. Отверните гайку крепления (1) натяжного ролика.

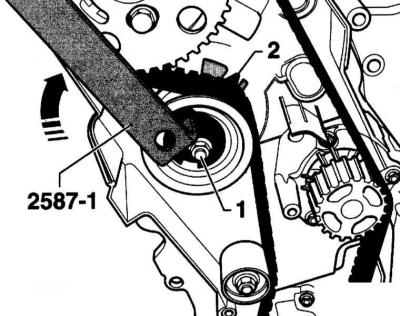

3. Поверните эксцентрик натяжного ролика ключом HAZET 2587-1 по направлению часовой стрелки так, чтобы указатель (2) стоял по центру перед окном опорной пластины.
4. Удерживая натяжной ролик в этом положении затяните гайку крепления натяжного ролика моментом 20 Нм + 45°.
5. Затяните болты крепления колеса распределительного вала моментом 25 Нм.
