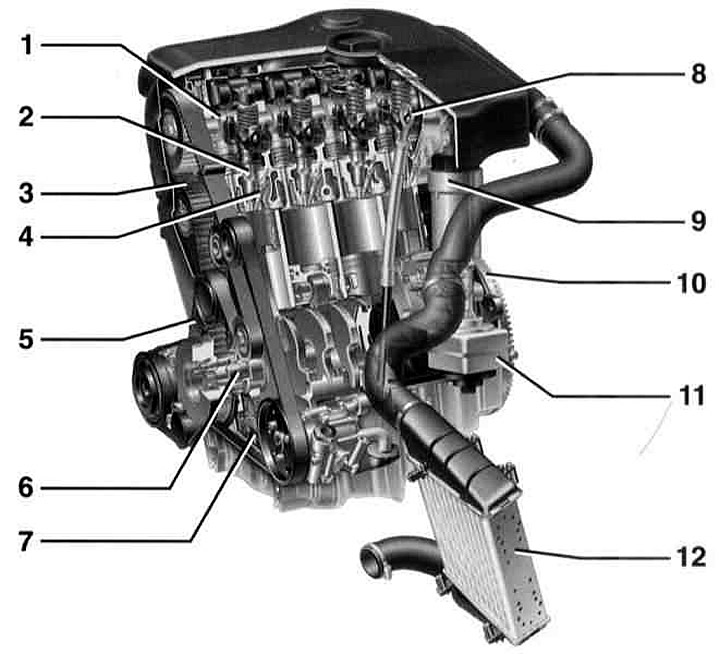

Дизельный 4-цилиндровый двигатель 1.9 л TDI
- 1 — Распределительный вал
- 2 — Блок насос-форсунка
- 3 — Зубчатый ремень
- 4 — Свеча накаливания
- 5 — Клиновой ремень
- 6 — Коленчатый вал
- 7 — Масляный насос
- 8 — Указатель уровня масла
- 9 — Масляный фильтр
- 10 — Маховик
- 11 — Холодильник масла
- 12 — Холодильник воздуха наддува (интеркулер)
Двигатели 1.9 л – рядные, с одним верхнерасположенным распредвалом (OHC). Распределительный вал, расположенный в головке цилиндров, приводится в движение через зубчатый ремень от коленчатого вала. Впрыск топлива осуществляется насос-форсунками, в которых объединены топливный насос высокого давления (ТНВД), клапан управления и форсунка. Насос-форсунки приводятся в движение от распределительного вала через дополнительные кулачки. Двигатель оборудован турбокомпрессором с изменяемой геометрией турбины (VTG-нагнетатель).
