Ремонт передней подвески (Audi 100 С4)

Замена передних амортизаторов

Очень многие элементы передней подвески колес можно самостоятельно снимать и снова устанавливать. Для таких работ все же необходимы приборы из мастерской. Поврежденные части подвески ни в коем случае нельзя выправлять, а тем более сваривать, их необходимо заменять новыми.

Амортизаторы спереди в Audi-100 могут быть заменены без снятия пружины или всей амортизационной стойки. Это было бы гениально просто, если бы не потребовался для крепления амортизатора специальный инструмент 2069. Так как этот инструмент имеется только в мастерских, можно воспользоваться торцевым гаечным ключом, который имеет внешний шестигранник шириной в 33,5 мм. Если вы не найдете такой ключ, в случае крайней необходимости можно подвернуть защитную манжету, чтобы гайку со стороны крыла можно было бы отвернуть с помощью большого трубного ключа. Для освобождения гайки штока поршня вверху амортизационной стойки в автомастерских используется специальный инструмент, чтобы затянуть тем же крутящим моментом. В исключительных случаях можно воспользоваться кольцевым гаечным ключом и собственным чутьем.

Важно: Автомобиль во время выполнения этих работ стоит на всех 4 колесах и ни в коем случае не должен двигаться! Поставить на стояночный тормоз!

Снять пластмассовое покрытие амортизационной стойки.

Отметить расположение подшипника амортизационной стойки (см. рис. слева вверху).




Гайку штока поршня размером 22 открутить; удерживать шток поршня торцевым шестигранным ключом 7 мм.

Снять подшипник путем ослабления 3 гаек размером 13 мм.

Снять со штока поршня резиновый буфер.

Рулевое управление выставить так, чтобы шток поршня был направлен посредине к тарелке подшипника. Для фиксации зажать кусок дерева между пружиной и колесной нишей.

Снять со штока поршня диск-шайбу.

Взяться между витками пружины и отвернуть гофрированный чехол.

Крепежную гайку патрона амортизатора, глубоко сидящую в амортизационной стойке, открутить специальным инструментом 2069 (или как уже описывалось) и стянуть вверх патрон.

Автомобиль при снятом патроне больше не двигать! Пружина иначе может выскочить! Велика опасность несчастного случая!

Сборка: установить амортизатор.

Затянуть резьбовую крышку с помощью специального инструмента 2069 с 24 Нм.

Установить подшипник амортизационной стойки (30 Нм; используйте новые самоконтрящиеся гайки. Подложить диск-шайбу). Обратите внимание, метки на подшипнике амортизатора совпадают с метками на самом амортизаторе.

Иначе гайку на штоке амортизационной стойки затянуть моментом 60 Нм (используйте новые самоконтрящиеся гайки) торцевым ключом.

Снятие передней амортизационной стойки 4- и 5-цилиндровые двигатели

Здесь описан порядок работы для 4- и 5-цилиндровых двигателей. В 6-цилиндровых двигателях необходимо снять еще надрамник (еще называют кронштейн навесных агрегатов). Для этого необходимо зафиксировать с помощью выравнивающего устройства — по нашему мнению, это очень тяжелая работа для любителя.


Приобрести новые самоконтрящиеся гайки шарнира независимой подвески.

Затем понадобится еще новый зажимный болт и один винт для ведущего вала (снаружи).

У стоящего на земле автомобиля ослабить центральный крепежный болт приводного вала в ступице колеса (в середине колеса).

Равномерно приподнять автомобиль спереди, чтобы не нагружался стабилизатор Обеспечить фиксацию автомобиля.

Снять колесо.

Отсоединить тягу стабилизатора от обеих амортизационных стоек, отжать стабилизатор вверх.

Нижнюю обшивку моторного отсека снять (глава «Элементы кузова»).

Открутить вкладыши подшипников стабилизатора у кузова справа и слева.

Отсоединить скобу дискового тормозного механизма и укрепить ее на кузове при помощи проволоки — трубопровод тормозного привода остается подключенным.

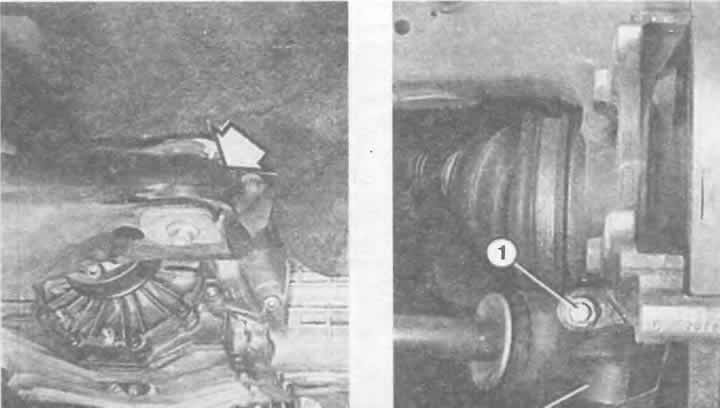

Снять зажимной болт осевого шарнира в самом низу у амортизационной стойки.

Монтировкой вытянуть палец шарнира из амортизационной стойки. Тем самым разделяются амортизационная стойка и поперечный рычаг подвески. Не повредите манжету ведущего (приводного) вала.

Важно: При этом ни в коем случае нельзя расширять шлиц в корпусе подшипника ступицы колеса, например, отверткой. Вместо этого используйте средство для удаления ржавчины.

Разъединить шарнир поперечной рулевой тяги (см. немного раньше в этой главе).

Выкрутить три гайки на стакане амортизационной стойки. При этом придерживать амортизационную стойку снизу.

Вынуть амортизационную стойку по направлению вниз и одновременно полностью снять ее с приводного вала.


Не допустить падения приводного вала вниз (возможно повреждение подшипника). Подвязать проволокой.

На что необходимо обратить внимание при установке приводного вала, описано в главе «Трансмиссия и главная передача».

Внешний подшипник поперечного рычага подвески прикрутить (новые болт и гайка) Болт должен войти в паз вставленного штифта подшипника поперечного рычага.

Прочие моменты затяжки: гайка верхнего крепления (на стакане) амортизационной стойки: 30 Нм, гайка поперечной рулевой тяги: 60 Нм.

Если устанавливается та же самая амортизационная стойка и при этом болты, соединяющие корпус подшипника ступицы колеса и амортизационную стойку, остаются все время зажатыми, то не нужно поправлять регулировку углов установки колес.

Замена поперечного рычага подвески с шарниром. Автомобили с 4- и 5-цилиндровыми двигателями.

Шарнир и поперечный рычаг подвески составляют в Audi-100 единую часть. Тот, кто покупает узел для замены, должен обратить внимание, что речь идет о версии с уже впрессованным внутренним кронштейном балансира подвески (подшипником поперечного рычага подвески). Он продается и отдельно для последующей впрессовки, для чего потребуется пресс, имеющийся в автомастерской. Далее идет описание снятия и сборки поперечного рычага подвески для автомобилей с 4- и 5-цилиндровыми двигателями. В автомобилях с 6-цилиндровыми двигателями надо дополнительно снять надрамник (кронштейн навесных агрегатов). Для этого необходимо двигатель зафиксировать с помощью выравнивающего устройства — это очень тяжелая работа для любителя.


Приобрести новую самоконтрящуюся гайку и новый зажимный болт шарнира независимой подвески.

Равномерно приподнять автомобиль спереди, чтобы не нагружался стабилизатор. Обеспечить фиксацию автомобиля.

Снять нижнюю обшивку моторного отсека.

Открутить вкладыши подшипников стабилизатора справа и слева.

Снять зажимный болт шарнира подвески в самом низу амортизационной стойки.

Монтировкой выдавить палец шарнира независимой подвески у амортизационной стойки. Таким образом разъединяются амортизационная стойка и поперечный рычаг подвески Не повредите при этом манжету ведущего вала.



Важно: при снятии пальца шарнира независимой подвески ни в коем случае нельзя расширять шлиц в корпусе подшипника ступицы колеса, например, отверткой. Вместо этого используйте средство для удаления ржавчины.

Открутить крепежную гайку внизу из нижнего поперечного рычага тяги.

Втулку подшипника достать из резьбового отверстия.

Отсоединить крепление стабилизатора и поперечный рычаг подвески от надрамника и снять.

Установка: укрепить поперечный рычаг подвески и выровнять.

Втулку внутреннего подшипника установить.

Подкрутить новый болт для внутреннего подшипника поперечного рычага подвески. Момент затяжки: 110 Нм, и в заключении провернуть еще на 90°.

Прикрутить поперечный подшипник поперечного рычага (новый болт и гайка). Болт должен войти в паз вставленного штифта подшипника поперечного рычага (65 Нм).

Прикрутить стабилизатор подшипника слева и справа (105 Нм).

Автомобиль установить на колеса (поставить на землю) и лишь теперь закрутить гайки сзади на стабилизаторе (соединение стабилизатора с поперечным рычагом). Момент затяжки: 120 Нм, и в заключение провернуть еще на 90°.

Проверить углы установки колес в автомастерской.

Снятие переднего подшипника ступицы колеса

Подшипник ступицы колеса своим внешним кольцам запрессован в корпус, во внутреннее кольцо запрессована ступица колеса. Новый подшипник ступицы колеса ни в коем случае нельзя вколачивать на свое место молотком, иначе следующее повреждение вы «установите» вместе с подшипником. Поэтому лучше снять только саму амортизационную стойку и отсоединить диск тормозного механизма, а также кожух. А собственно снятие и установку подшипника доверьте мастерской.
