4-х цилиндровый двигатель

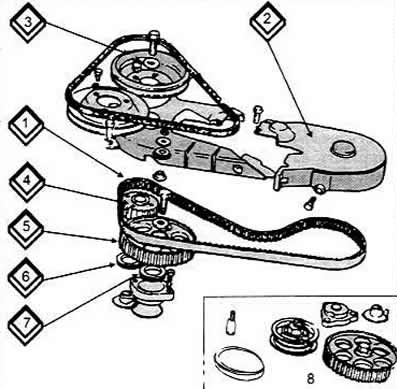

Зубчатый ремень 4-х цилиндрового двигателя
1 Зубчатый ремень
2 Крышка зубчатого ремня
3 Проводной ремень.
4 Звездочка зубчатого ремня
5 Зубчатое колесо коленчатого вала
6 Сальник коленчатого вала
7 Сальник промежуточного вала
8 Зубчатое колесо распределительного вяла
Снять крышку зубчатого ремня.
Удерживая большой болт на шкиве натяжителя, ослабить маленькую гайку и поверните натяжитель по часовой стрелке для того, чтобы натянуть ремень или против часовой стрелки, чтобы ослабить его.
Ремень натянут правильно, если можно его закрутить на 90° на середине расстояния между звездочками распределительного вала и промежуточного вала.
5-ти цилиндровый двигатель
Снять крышку зубчатого ремня.
Ослабить регулировочные болты водяного насоса и повернуть насос по часовой стрелке, чтобы натянуть ремень или против часовой стрелки, чтобы ослабить. Ремень натянут правильно, если его можно закрутить на 90° на середине расстояния между приводной звездочкой распределительного вала и водяным насосом.
