Дизельный двигатель 2.5 л имеет 2 зубчатых ремня, соответственно для привода распределительных валов и ТНВД.
Визуальная проверка состояния
1. Снимите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.
2. Снимите верхнюю крышку зубчатого ремня, обратитесь к Разделу Снятие и установка зубчатого ремня привода ГРМ.
3. Проверьте зубчатый ремень на наличие следующих повреждений:
- Трещин, поперечных надрывов.
- Расслоений (корпус зубчатого ремня, натяжная ветвь).
- Сколов на корпусе зубчатого ремня.
- Разлохмачивания натяжной ветви.
- Поверхностных обрывов (оболочка из пластмассы)
- Следов масла и смазки.
Ремень, имеющий повреждения, необходимо немедленно заменить (работа СТО).
Проверка натяжения ремня привода ТНВД
Предупреждение: У зубчатого ремня привода распределительных валов натяжение в рамках проведения технического обслуживания проверять не нужно, т.к. ремень натягивается роликом автоматически.

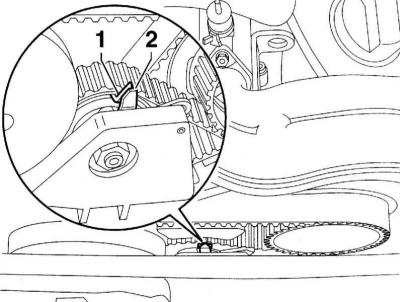

1. Проверьте, совпадают ли метки (1) и (2) на натяжном ролике. Если метки не совпадают, подтяните зубчатый ремень.
Натяжение зубчатого ремня

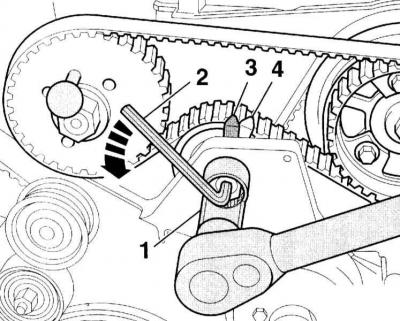

1. Ослабьте гайку крепления натяжного ролика с помощью накидного ключа или головки, например, AUDI-3078 (1). При этом натяжной ролик необходимо удерживать от проворачивания торцевым ключом.
2. Поверните натяжной ролик торцевым ключом (2) против часовой стрелки (по направлению стрелки на иллюстрации) так, чтобы указатель (3) на натяжном ролике стоял напротив метки (4). В этом положении затяните гайку крепления натяжного ролика накидным ключом или головкой моментом 36Нм.
3. Установите на место верхнюю крышку зубчатого ремня, обратитесь к Разделу Снятие и установка зубчатого ремня привода ГРМ.
4. Установите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.
