Odstúpenie

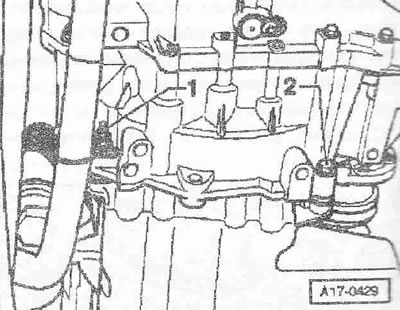

Vytiahnite mierku oleja. Odstráňte zvukovú izoláciu -šípky-. Umiestnite zbernú jednotku použitého oleja -VAG 1782- pod motor. Vypustite olej. Odskrutkujte držiak -1-. poz. -2- ignorovať.

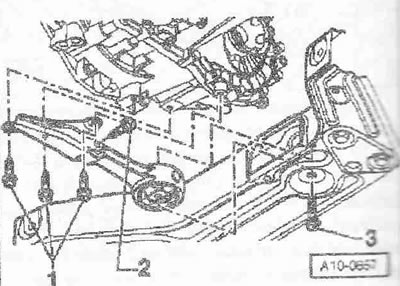

Uvoľňovacie skrutky -1- pre podperu kyvadla Poz. -2- a -3- sa ignorujú.

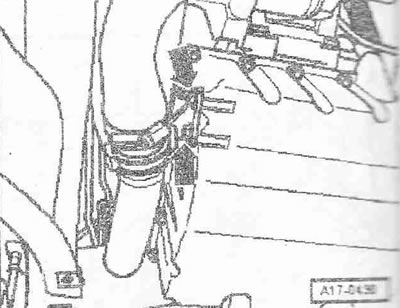

Odskrutkujte držiak vzduchového potrubia z vane -šípky-.

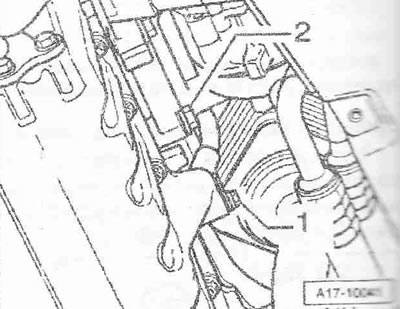

Na olejovej vani odskrutkujte skrutku -2- armatúry vodiacej trubice mierky oleja. poz. -2- ignorovať.

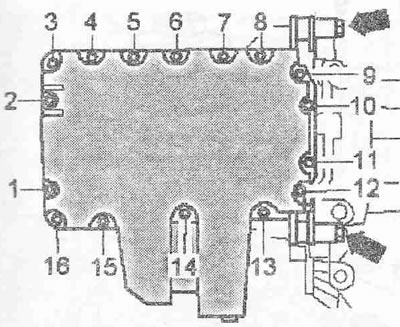

Odskrutkujte skrutky -šípky- spájajúce prevodovku s vaňou. Uvoľnite a odskrutkujte skrutky -1...16- na kríž.

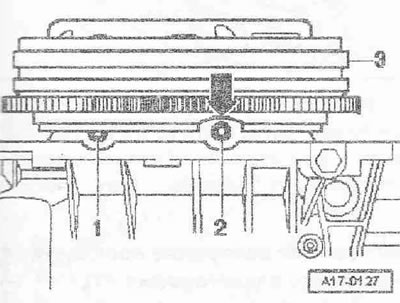

Inštrukcia. Skrutky na strane prevodovky -1 a 2- sú prístupné cez vybranie -šípka- dvojhmotového zotrvačníka -3- otočením dvojhmotového zotrvačníka do požadovanej polohy. Skrutky je možné demontovať pomocou kľúča -T10058-.
Vyberte olejovú vaňu, ak je to potrebné, uvoľnite ju ľahkými údermi gumovou paličkou.
Inštalácia
Nainštalujte v opačnom poradí, ale tesnenie je potrebné vymeniť. krúžok vodiacej trubice mierky oleja. Vymeňte tesnenie. krúžok vodiacej trubice mierky oleja.
Odstráňte zvyšky tesniacej hmoty na olejovej vani a bloku valcov, napríklad pomocou vŕtačky s plastovou kefou. Vyčistite tesnenie. povrchy; mali by byť bez oleja a mastnoty. Odrežte výtok trubice na prednej značke; cca 2 mm).

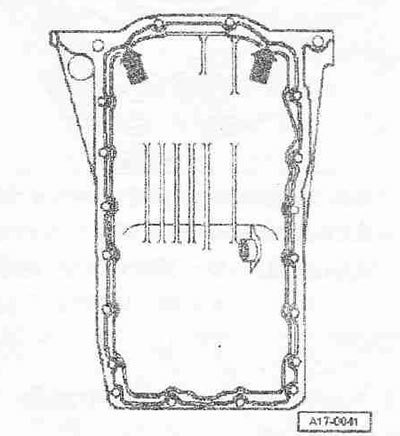

Na čistý tesniaci povrch olejovej vane naneste tmel podľa obrázka. Hrúbka pásika tmelu: 2-3 mm.
Inštrukcia. Hĺbka tesniacej hmoty nesmie byť hrubšia ako 3 mm, inak by sa prebytočná tesniaca hmota mohla dostať do olejovej vane a upchať olejové sitko v sacom potrubí. Obzvlášť opatrne naneste guľu tmelu v oblasti zadného tesnenia. príruba -šípky- Olejová vaňa musí byť namontovaná do 5 minút od nanesenia tmelu.
Nainštalujte olejovú vaňu a utiahnite skrutky. Najskôr priskrutkujte olejovú vaňu k bloku valcov skrutkami -1...16- krížom na 5 Nm. Priskrutkovať vaňu k prevodovke -šípky-. Krížom dotiahnite skrutky -1...16-.
Inštrukcia. Pri montáži olejovej vane s demontovaným motorom sa uistite, že olejová vaňa na strane zotrvačníka je v jednej rovine s blokom valcov. Po namontovaní olejovej vane musí tesniaci prostriedok schnúť asi 30 minút. Až potom je možné pridať olej.
Nainštalujte podperu kyvadla. Naplňte olej a skontrolujte jeho hladinu.
Uťahovacie momenty:
- Olejová vaňa k bloku valcov: 15 Nm
- Olejová vaňa k prevodovke: 45 Nm
- Vypúšťacia skrutka oleja: 30 Nm
- Pripojenie vodiacej rúrky mierky oleja k olejovej vani: 9 Nm
- Vzduchové potrubie k olejovej vani: 8 Nm
