Obsah: Odstránenie ↓ Inštalácia ↓
Odstránenie

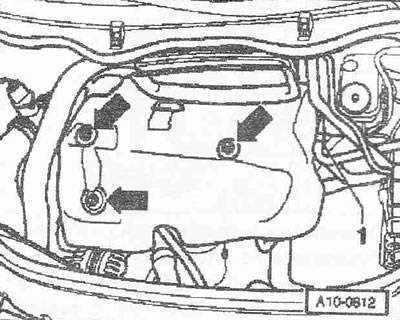

Odstráňte kapotu. Ak je prítomný, uvoľnite držiak. Odstráňte kryt motora "šípky". Odstráňte zvukovú izoláciu zospodu.

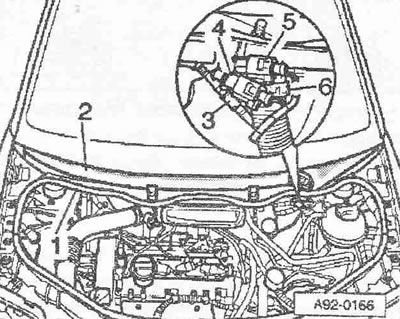

Pomocou skrutkovača zdvihnite kryty "3 a 4" na oboch častiach ramena stierača. Niekoľkými otáčkami uvoľnite matice na oboch častiach ramienka stierača. Ľahkými kývavými pohybmi postupne povoľujte páčky stieračov "1 a 2" na nápravách. Úplne uvoľnite matice a odstráňte obe časti ramienka stierača. Ak nie je možné páku týmto spôsobom odstrániť, potom je v tomto prípade potrebné použiť štandardný sťahovák.

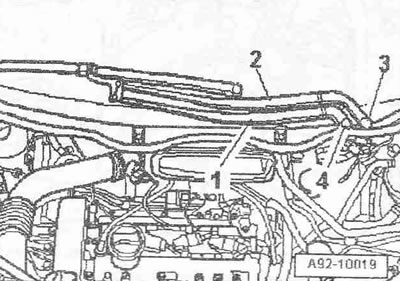

Odpojte prívodné potrubie kvapaliny ostrekovača "3". Ak je vo výbave, odpojte konektory "4 a 5" vyhrievaných trysiek ostrekovačov čelného skla. Uvoľnite hadicovú svorku "6" pomocou klieští na hadicovú svorku "V.A.G 1921" a vyberte vypúšťaciu hadicu z deflektorovej mriežky. Odstráňte gumové tesnenie "1" mriežky deflektora. Odstráňte deflektorovú mriežku "2".

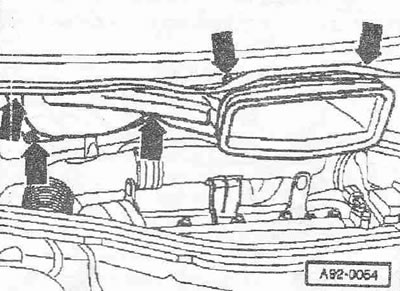

Odskrutkujte matice a skrutky "šípky". Potiahnite prívod čerstvého vzduchu dopredu a vyberte ho, pričom ho otočte smerom k pravej strane vozidla.

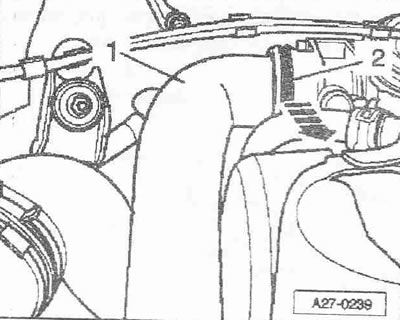

Odstráňte hadicu vzduchového potrubia "1" zo sacieho potrubia, aby ste to urobili, uvoľnite svorky (ak je k dispozícii) "2" "šípka". Položte hadicu vzduchového potrubia dopredu.

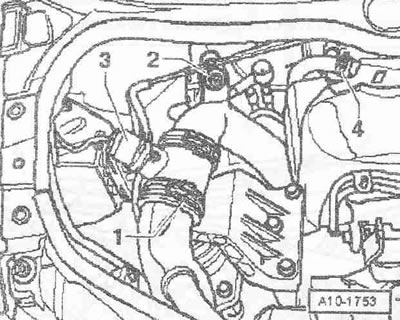

Odstráňte ventilačnú hadicu kľukovej skrine "4" z krytu hlavy valcov. "Poz. 1...3" by sa nemalo brať do úvahy.
Odstráňte hornú časť "šípky" krytu remeňa.

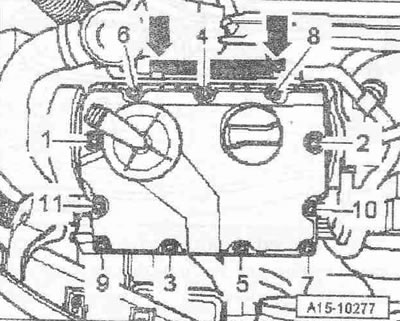

Uvoľnite skrutky krytu hlavy valcov v nasledujúcom poradí "11...1". "šípy" neberú do úvahy. Odstráňte konzolu spolu s palivové rozvody. Odstrániť hlava valca kryt.
Inštalácia
Montáž prebieha v opačnom poradí, v prípade poškodenia vymeňte tesnenie krytu hlavy valcov. Ak je tesnenie poškodené, mali by sa vymeniť upevňovacie skrutky krytu hlavy valcov. Hadice systému zvyšovania tlaku vzduchu a hadicová armatúra musia byť pred inštaláciou očistené od oleja a tuku. V žiadnom prípade nepoužívajte mazivá.
Naneste jednu kvapku tesniacej hmoty na spojovacie oblasti na prednom kryte ložiska a na hlave valca "šípka" (približne. 5 mm).

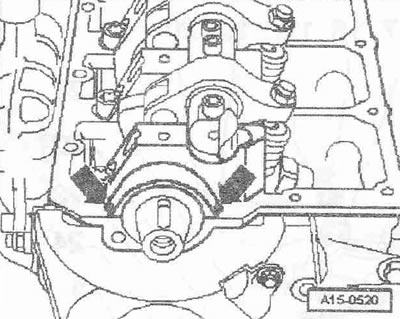

Namažte spojovacie oblasti na kryte zadného ložiska a hlave valca "šípky" jednou kvapkou tesniacej hmoty. Utiahnite skrutky krytu ventilu, ignorujte šípky. Nainštalujte vzduchové kanály do svoriek.
Uťahovacie momenty:
- Kryt hlavy valcov k hlave valcov: 10 Nm
- Kryt motorového priestoru k držiaku: 5,5 Nm
